概览

优势和特点

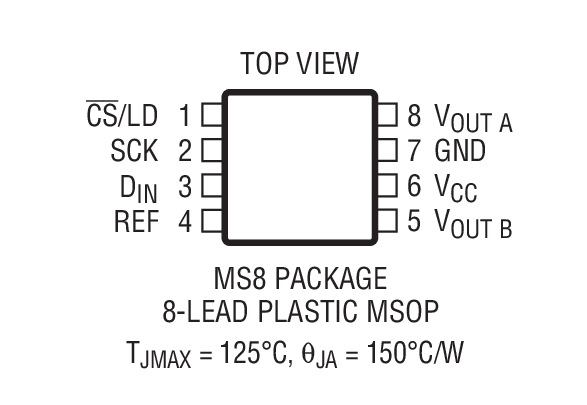

  • 纤巧:两个采用 8 引脚 MSOP 封装的 10 位 DAC —— 占用极级空间为 SO-8 封装的一半
  • 微功率:每个 DAC 的电源电流为 60μA
    睡眠模式:1μA (以延长电池的使用寿命)
  • 轨至轨电压输出可驱动 1000pF 的容性负载
  • 2.7V 至 5.5V 的宽电源范围
  • 用于独立和同时 DAC 更新的双缓冲
  • 基准范围包括电源以提供比例式 0V 至 VCC 输出
  • 基准输入在所有阻值 (典型值为 260kΩ) 条件下均具有恒定阻抗 —— 免除了外部缓冲器
  • 具施密特 (Schmitt) 触发器输入的三线式串行接口

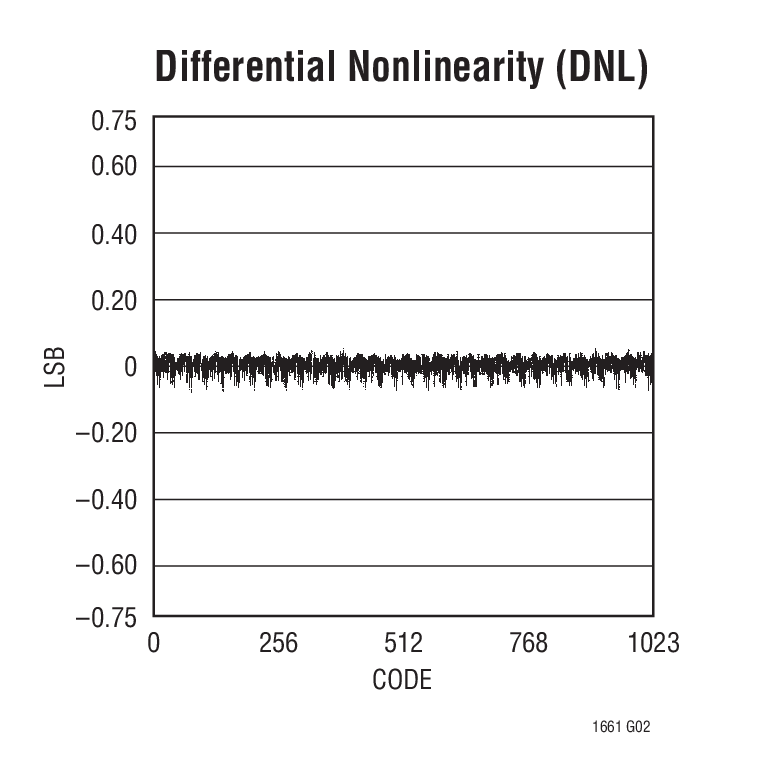

  • 差分非线性度:≤ ±0.75LSB (最大值)



产品详情

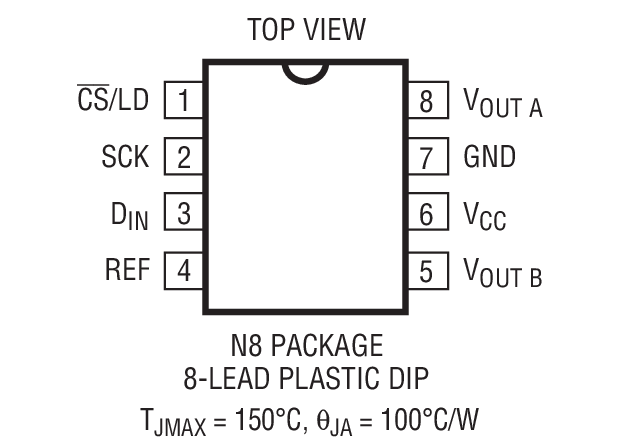

LTC®1661 将两个准确的可串行寻址 10 位数模转换器 (DAC) 集成在单个纤巧型 MS8 封装之中。每个缓冲 DAC 仅吸收 60μA 的总电源电流,然而却能够提供超过 5mA 的 DC 输出电流,并可靠地驱动高达 1000pF 的容性负载。睡眠模式进一步把总电源电流减小至可忽略的 1μA。

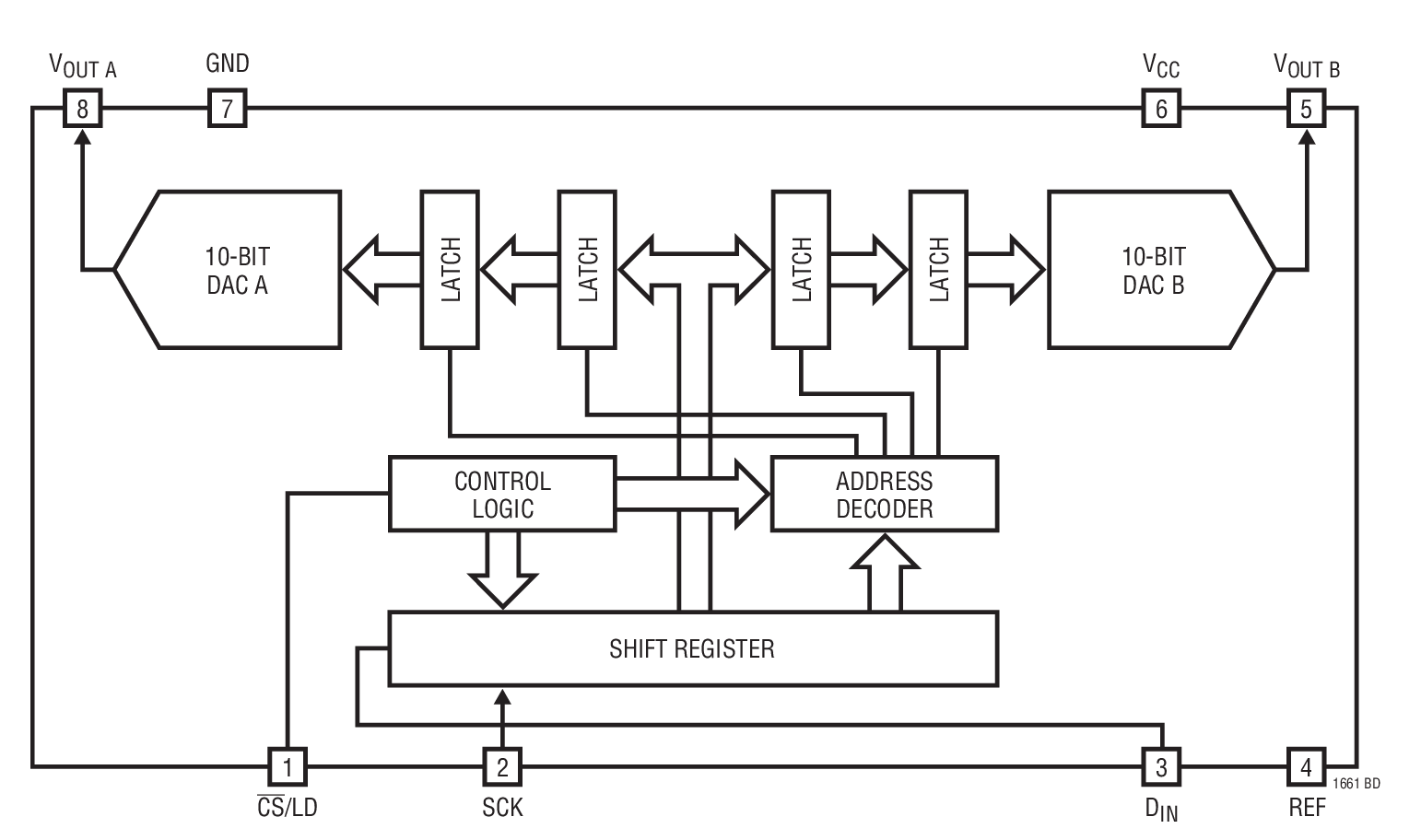

凌力尔特公司专有的本质单调电压内插架构提供了超卓的线性度,并实现了异常小巧的外部形状。双缓冲输入逻辑电路提供了同时更新能力,并可用于执行至任一 DAC 的写操作,而不会中断睡眠模式。

超低的电源电流、节能的睡眠模式和极紧凑的外形尺寸使 LTC1661 非常适合于电池供电型应用,而其简单明了的可用性、高性能和宽电源范围则使之成为通用型转换器的绝佳选择。

如需更多的输出甚至更高的电路板密度,请查阅面向 10 位应用的 LTC1660 微功率八通道 DAC 的相关信息。对于 8 位应用,请查阅 LTC1665 微功率八通道 DAC 的有关资讯。




应用

  • 移动通信
  • 数字控制式放大器和衰减器
  • 便携式电池供电型仪器
  • 针对制造的自动校准
  • 远程工业设备



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

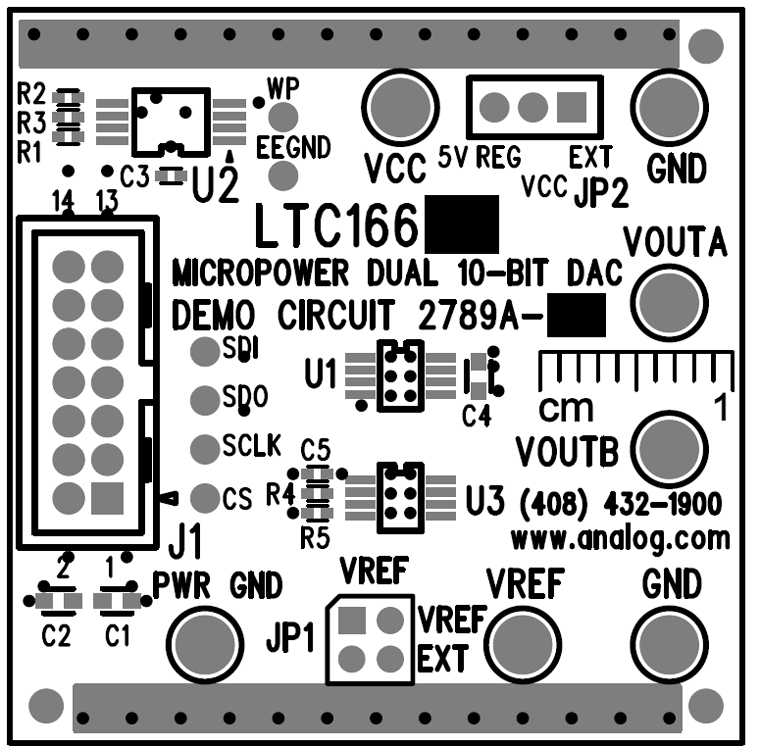

评估套件 (1)
