LTC1598
量产8通道、微功耗采样12位串行I/O模数转换器
- 产品模型
- 4
Viewing:
产品详情
- 12 位分辨率
- 自动停机至 1nA

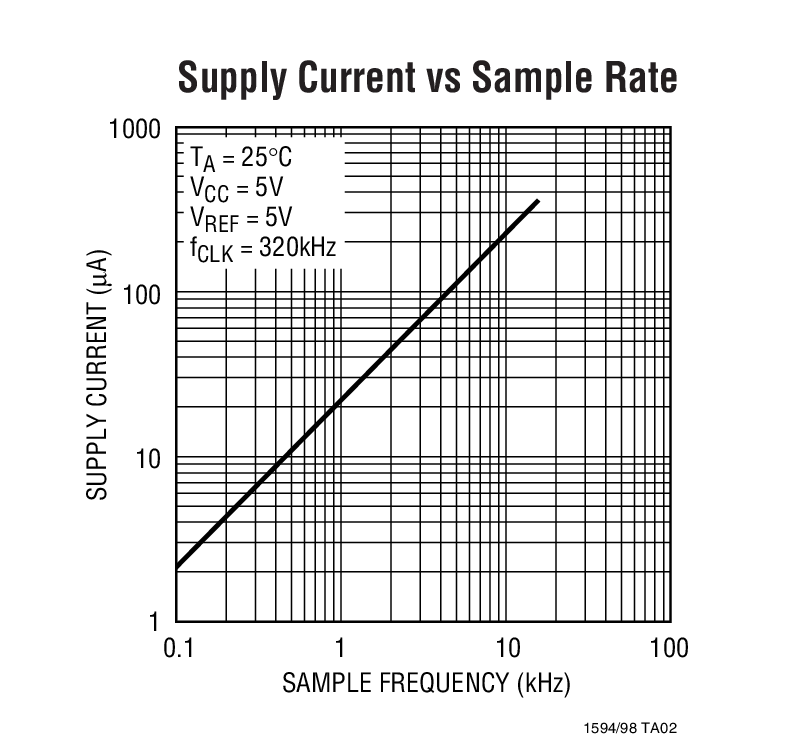

- 低电源电流:320μA (典型值)
- 有保证的 ±3/4LSB 最大 DNL
- 单 5V 电源工作(可提供 3V 版本:LTC1594L / LTC1598L)
- 多路复用器:
- 4 通道 MUX (LTC1594)
- 8通道 MUX (LTC1598)
- 分离的 MUX 输出和 ADC 输入引脚
- MUX 和 ADC 可以单独地控制
- 采样速率:16.8ksps
- I/O 与 QSPI、SPI 和MICROWIRE™等串行接口相兼容
- 小型封装:
- 16 引脚窄体 SO (LTC1594)

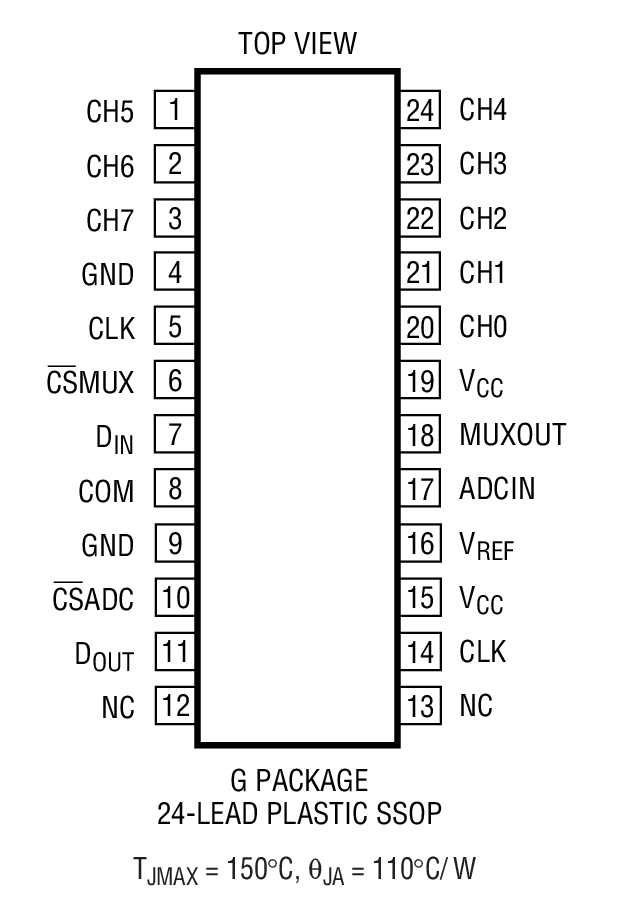

- 24 引脚 SSOP (LTC1598)
LTC®1594/LTC1598是微功耗、12位采样ADC,分别具有4通道和8通道多路复用器。执行转换操作时,这两款器件仅消耗320μA电源电流,并在转换之间自动关断至1nA的典型电源电流。LTC1594采用16引脚SO封装,LTC1598采用24引脚SSOP封装。二者均采用5V电源工作。这些12位开关电容逐次逼近型ADC包含一个采样及保持电路。
片内串行端口允许通过三线或四线向各种微处理器和微控制器高效传输数据。这与微功耗相结合,使得远程定位成为可能,并有助于穿越隔离栅传输数据。
该电路可用于比率应用,或与外部基准源一起使用。在许多应用中,高阻抗模拟输入和以更小的跨度(至1.5V满量程)运行的能力允许直接连接到传感器,从而无需增益级。
应用
- 笔屏数字化
- 电池供电系统
- 远程数据采集
- 隔离数据采集
- 电池监控
- 温度测量
参考资料
数据手册 1
可靠性数据 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC1598CG#PBF | 24-Lead SSOP | ||
LTC1598CG#TRPBF | 24-Lead SSOP | ||
LTC1598IG#PBF | 24-Lead SSOP | ||
LTC1598IG#TRPBF | 24-Lead SSOP |
产品型号 | 产品生命周期 | PCN |
---|---|---|
8月 6, 2022 - 22_0171 Laser Top Mark Conversion for SSOP Packages Assembled in PNG |
||
LTC1598CG#PBF | 量产 | |
LTC1598CG#TRPBF | 量产 | |
LTC1598IG#PBF | 量产 | |
LTC1598IG#TRPBF | 量产 |
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
I²C 隔离器 1 | ||
LTM2883 | 量产 | 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器 |

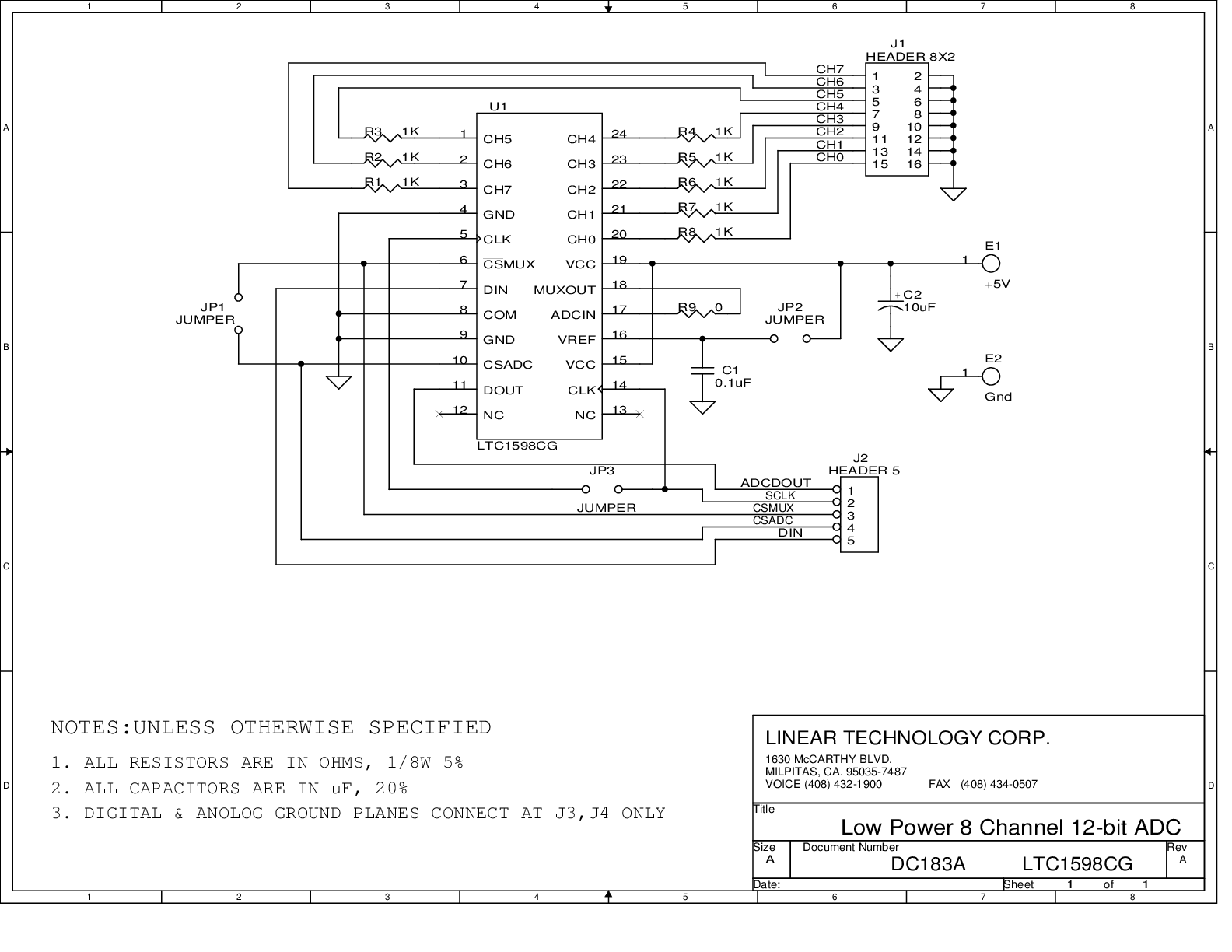

评估套件
