概览
优势和特点
- 6 种可编程输出范围
- 单极性模式：0V 至 5V，0V 至 10V
- 双极性模式：±5V、±10V、±2.5V、–2.5V 至 7.5V
- 在整个工业温度范围内具有 1LSB 的最大 DNL 和 INL
- 毛刺干扰脉冲 < 2nV-s
- 16 引脚 SSOP 封装
- 上电复位至 0V
- 异步清零至 0V (对于所有输出范围)
产品详情
LTC1588/LTC1589/LTC1592是串行输入12位/14位/16位乘法电流输出DAC，均采用5V单电源工作。这些SoftSpan™ DAC可通过一个三线式SPI接口针对单极性或双极性模式进行软件编程。在任一种模式下，电压输出范围也可通过软件进行编程。在单极性模式下可提供两种输出范围，在双极性模式下可提供四种输出范围。
在单极性和双极性模式下，INL和DNL在整个工业温度范围内的准确度均达到1LSB。利用片内4象限乘法电阻可实现真正的16位4象限乘法。LTC1588/LTC1589/LTC1592采用16引脚SSOP封装。
这些器件内置一个去毛刺电路，可以将毛刺脉冲降低至2nV-s (典型值)以下。
在单极性或双极性模式下，异步清零引脚可以将LTC1588/LTC1589/LTC1592复位至0V。
应用
- 过程控制和工业自动化
- 精密仪器
- 直接数字波形生成
- 软件控制增益调节
- 自动测试设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

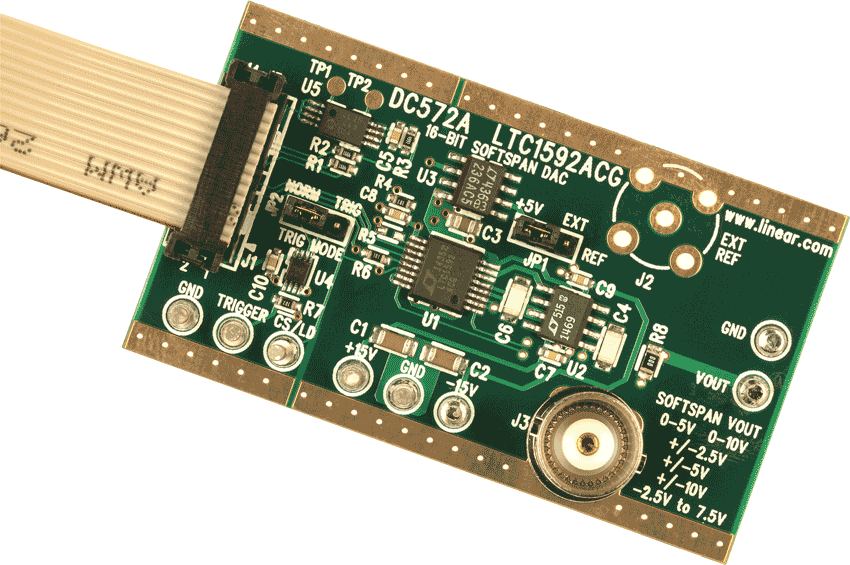

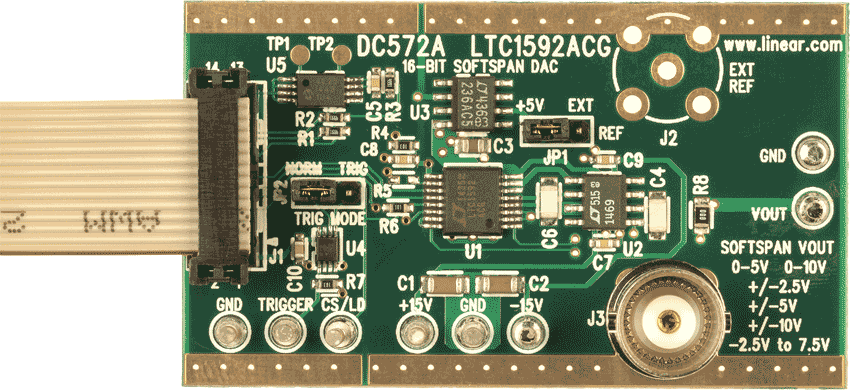

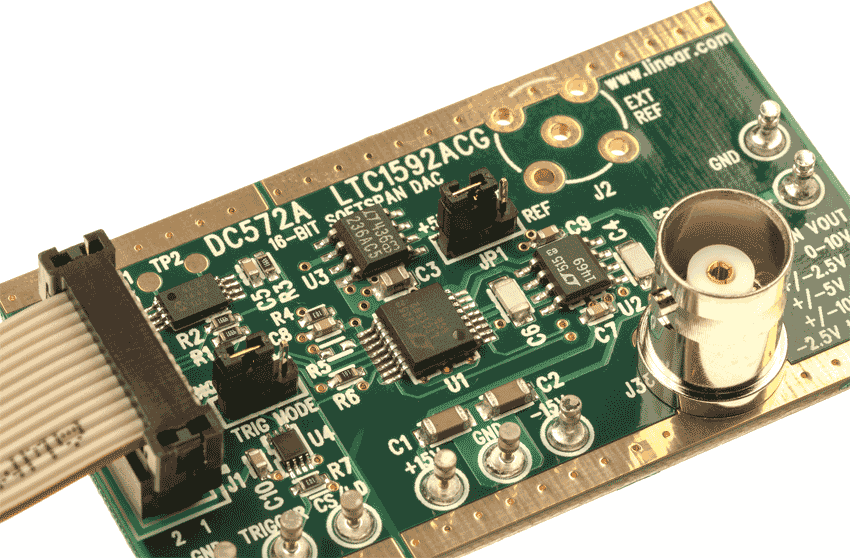

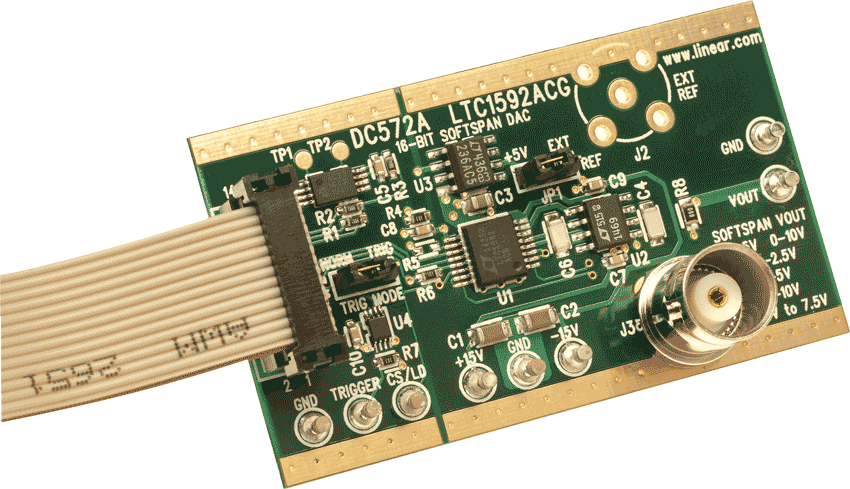

评估套件 (1)
参考资料
-
R391 Reliability Data3/26/2018
-

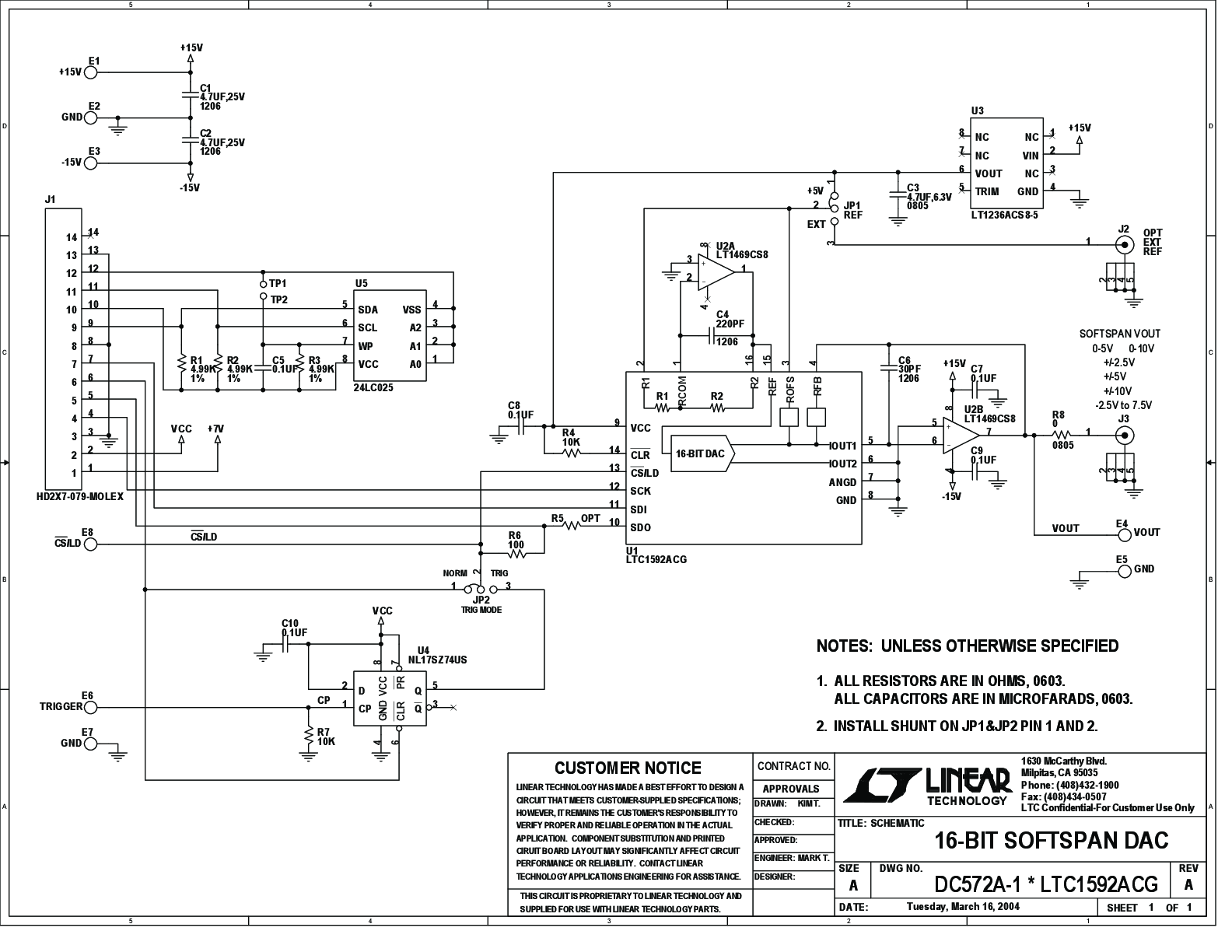

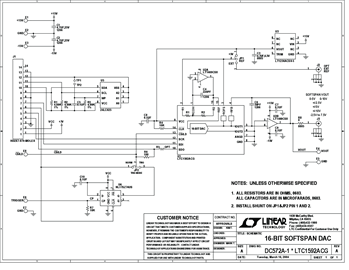

DC572A - Demo Manual9/24/2009
-
DAC Selector Card9/21/2015
-
LTC2757 - ±1LSB 18-Bit DAC3/12/2012
-
LTC2758 - ±1LSB 18-Bit Serial DACs2/27/2012
-
Low Noise, Micropower Precision Op Amp Swings Outputs from Rail to Rail9/1/2003 LT Journal
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
