概览

优势和特点

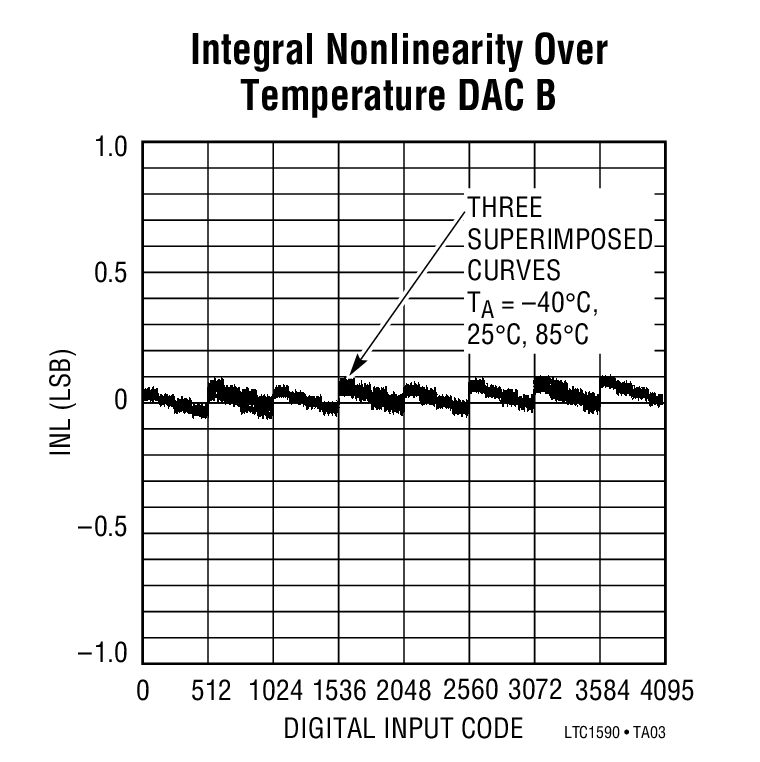

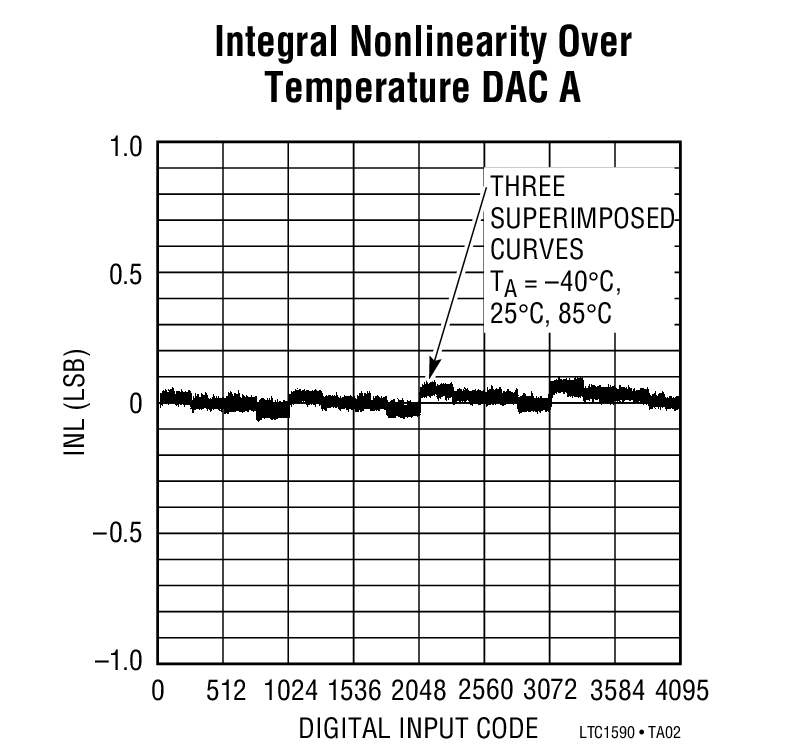

  • 整个温度范围内的 DNL 和 INL:±0.5LSB (最大值)
  • 增益误差:±1LSB (最大值)
  • 低电源电流:10μA (最大值)
  • 四象限乘法
  • 上电复位
  • 异步清零输入
  • 菊链型三线式串行接口

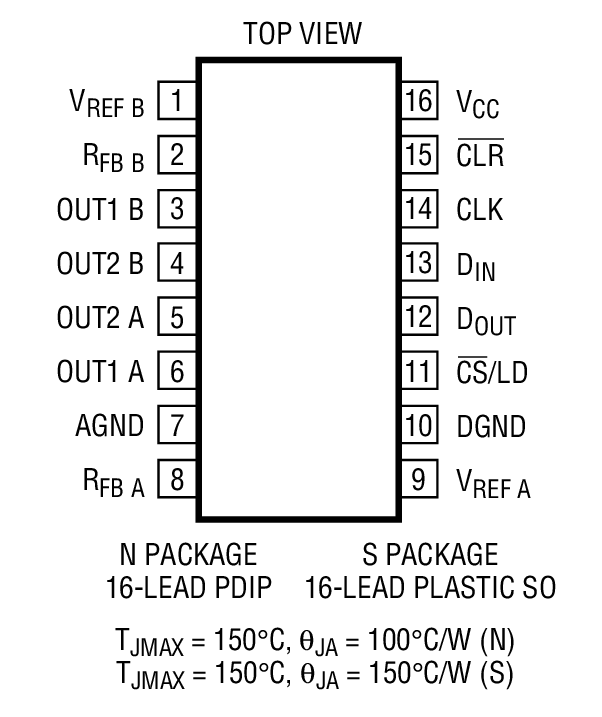

  • 16 引脚窄体 SO 封装和 PDIP 封装
       

产品详情

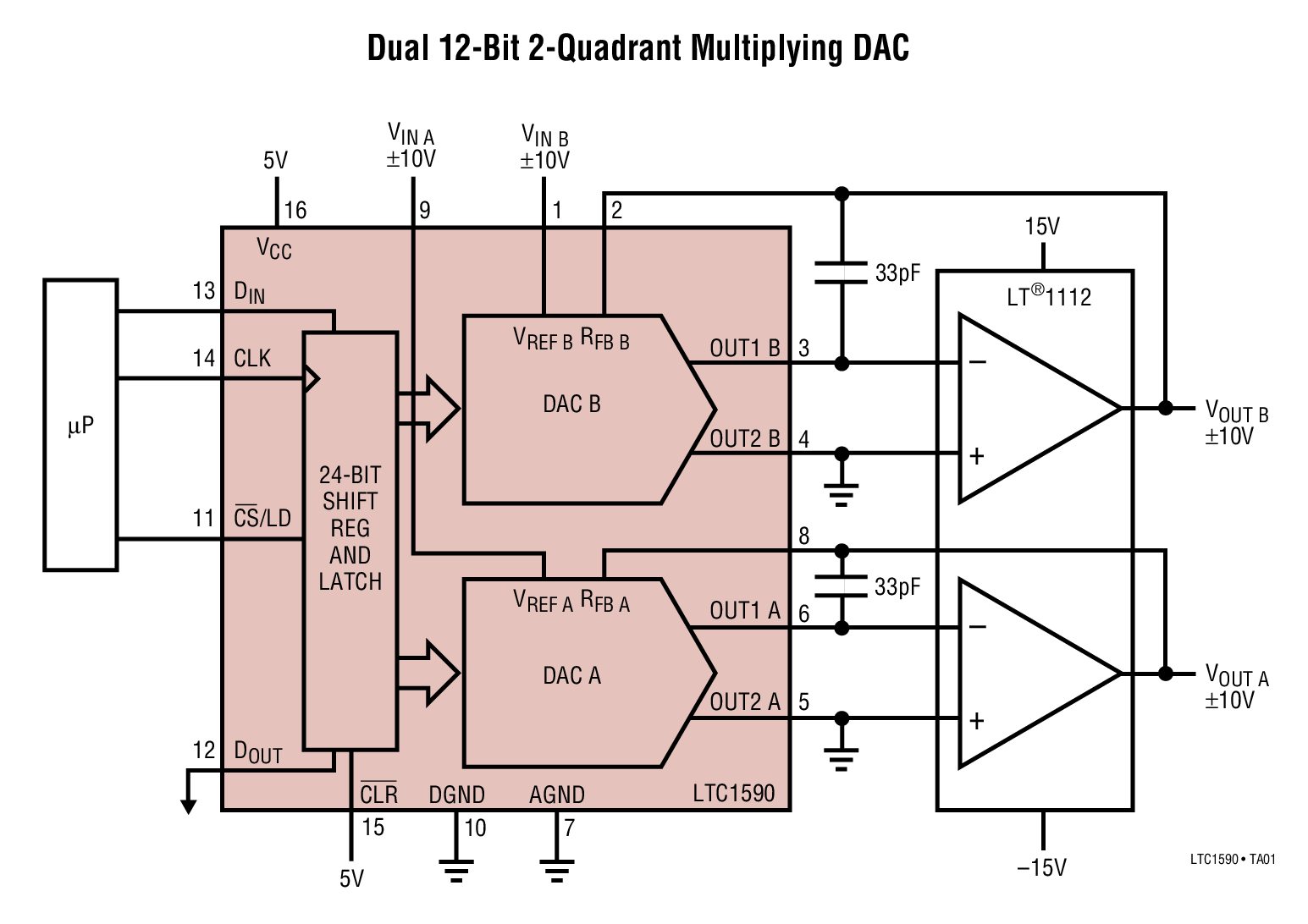

LTC®1590 是一款双通道、串行输入、12 位乘法数模转换器 (DAC)。该器件包括两个电流输出乘法 CMOS DAC 和一个具菊链式输出的简易 SPI 兼容型串行接口。一个异步CLR引脚将两个 DAC 均设定为零标度。

这款双通道 12 位乘法 DAC 将卓越的准确度、稳定性和通用性与市面上最小尺寸的封装相结合。

该器件采用 16 引脚 PDIP 封装和窄体 SO 封装,并且规格在商用和工业温度范围。

应用

  • 过程控制和工业自动化
  • 软件控制型增益调节
  • 数字控制式滤波器和电源
  • 自动测试设备
   

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

Precision DAC Error Budget Tool

配套产品推荐

LTC1590 配套产品

推荐 µModule Isolator

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC1590CN#PBF 材料声明 质量和可靠性 16-Lead PDIP (Narrow 0.30 Inch)
LTC1590CS#PBF 材料声明 质量和可靠性 16-Lead SOIC (Narrow 0.15 Inch)
LTC1590CS#TRPBF 材料声明 质量和可靠性 16-Lead SOIC (Narrow 0.15 Inch)
LTC1590IN#PBF 材料声明 质量和可靠性 16-Lead PDIP (Narrow 0.30 Inch)
LTC1590IS#PBF 材料声明 质量和可靠性 16-Lead SOIC (Narrow 0.15 Inch)
LTC1590IS#TRPBF 材料声明 质量和可靠性 16-Lead SOIC (Narrow 0.15 Inch)
Wafer Fabrication Data R391 Reliability Data
