概览
优势和特点
- 采用SO-8 封装的 7 阶、2.3MHz 低通滤波器
- 62µVRMS 输入参考噪声

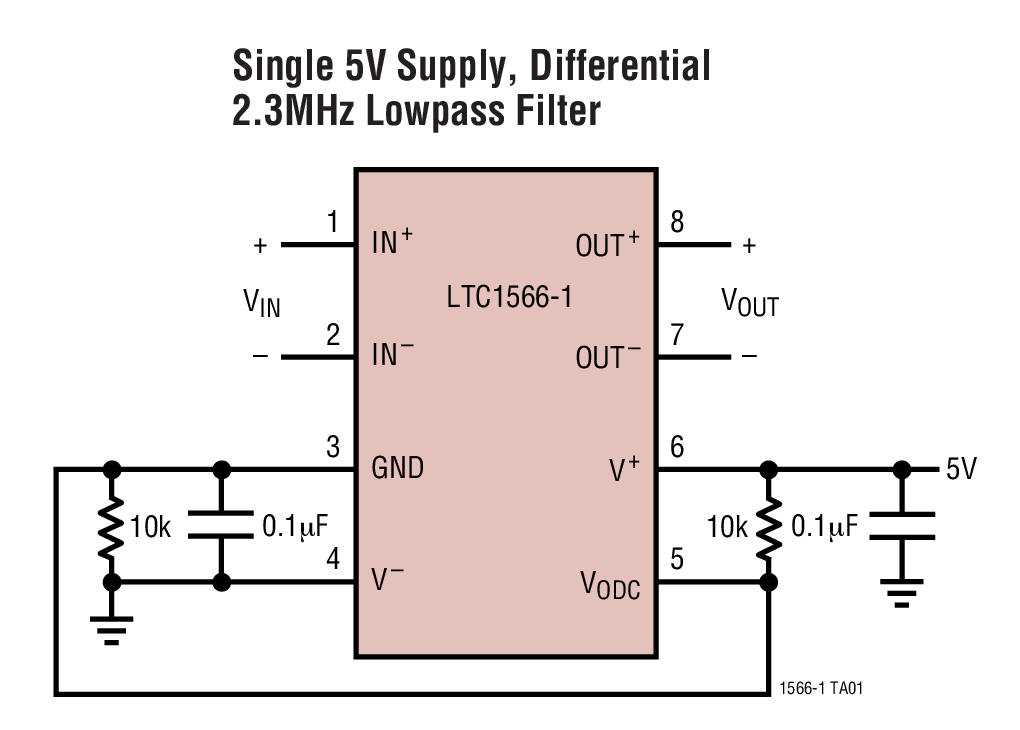

- 采用单 5V 或一个 ±5V 电源工作
- 差分输入和输出
- 低偏移 (3mV 典型值， 10mVMAX)
- 可调的输出共模电压

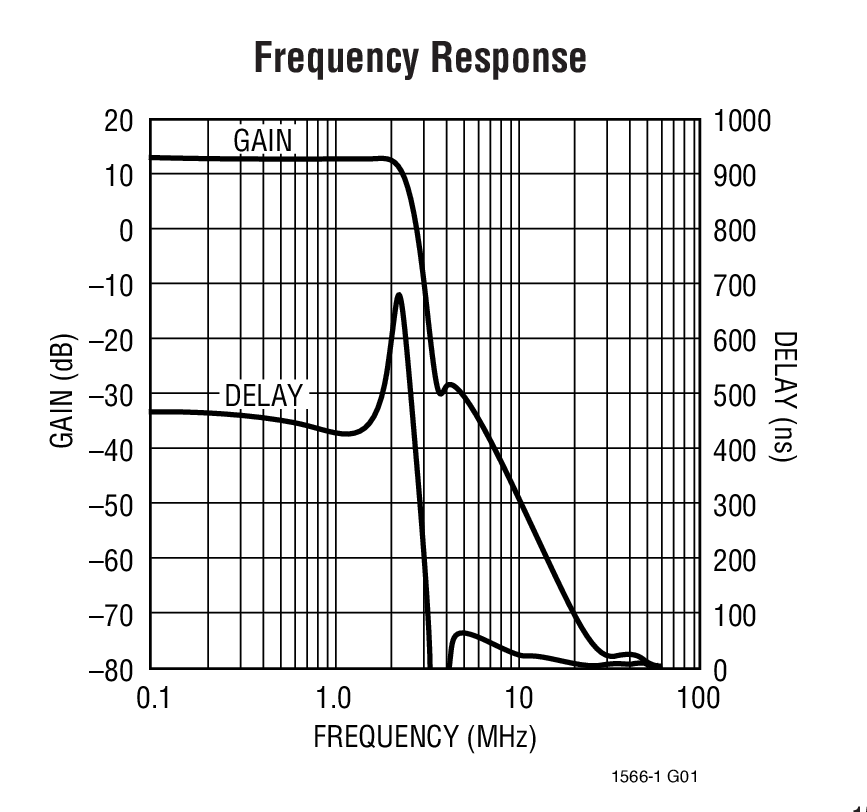

- 40dB 衰减 (在 1.5 x fCUTOFF）
- 无需外部组件
产品详情
LTC®1566-1 是一款 7 阶连续时间低通滤波器，其具有 12dB 的通带增益。LTC1566-1 的选择性、线性和动态范围使之适合于数据通信或数据采集系统中的滤波处理。滤波器衰减为 40dB (在 1.5 x fCUTOFF) 和至少 60dB (对于 10MHz 以上的频率)。
LTC1566-1 在 2MHz 带宽中具有一个 62μVRMS 的输入参考噪声。在信号电平很小的接收机应用中，该滤波器具有 71dB 的无杂散动态范围。
凭借 5% 的截止频率准确度，LTC1566-1 可在那些需要匹配滤波器对的应用中使用，例如收发器 I 和 Q 通道。
差分输入和输出提供了一个用于无线系统的简单接口。高阻抗输入可容易地耦合至差分解调器或 D/A 转换器。输出 DC 共模电压和输出 DC 偏移电压是可调的，因此可优化信号通路以驱动一个 A/D 转换器或差分调制器。
其他截止频率或单端 I/O 可根据客户要求提供。请与凌力尔特 (现隶属 ADI) 联系。
应用
- WCDMA 基站
- 通信滤波器
- 抗混叠滤波器
- 平滑滤波器或重构滤波器
- 匹配滤波器对
- 替代 LC 滤波器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R420 Reliability Data3/23/2018
-
SAR ADC Drivers8/29/2016
-
SAR ADC Input Types6/2/2015
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

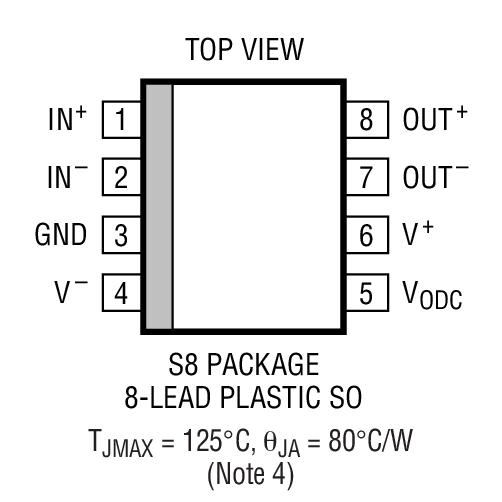

| LTC1566-1CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1566-1CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1566-1IS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1566-1IS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R420 Reliability Data |
