LTC1564

10kHz 至 150kHz 数字控制式抗混叠滤波器和 4 位 P.G.A

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 4 位数字控制式 8 阶低通滤波器
    • fCUTOFF可调范围从 10kHz 至 150kHz (以 10kHz 步进)
  • 4 位数字控制式可编程增益放大器
    • G = 1 至 16 (以 1V/V 步进)
  • 小型 16 引脚 SSOP 封装
  • 无外部组件
  • 122dB 总系统动态范围
  • 轨至轨输入和输出范围
  • 2.7V 至 10V 工作电压范围
  • 低噪声静音模式
  • 低功率停机模式
  • 采用 16 引脚塑料 SSOP 封装
更多细节
show more Icon

LTC®1564 是一款新型连续时间滤波器,适用于抗混叠、重构和其他频带限制应用。使用该器件无需具备其他模拟组件或滤波器专门知识。LTC1564 具有一个模拟输入引脚和一个模拟输出引脚。截止频率 (fC) 和增益是可编程的,而低通滤波器响应的形状则是固定的。一个锁存数字接口负责存储 fC和增益设定值,也可绕开此接口以直接由引脚进行控制。LTC1564 的工作电压范围为 2.7V 至 10V 总值 (单电源或分离型电源),其采用 16 引脚表面贴装型封装

LTC1564 是一款具有两个阻带陷波的轨至轨高分辨率 8 阶低通滤波器,可在 2.5 倍的通带截止频率 fC 下提供大约 100dB 的衰减 (针对 DSP 前端的一项事实标准)。低电平或可变电平信号可利用内置可变增益进行归一化,当采用一个 ±5V 电源时,对于 122dB (20 个等效位,采用 20kHz fC) 和 118dB (在 100kHz fC) 的典型动态范围 (最大信号电平至最小噪声之差),这可通过提升增益来降低输入参考噪声。

其他频率响应形状可根据客户的要求提供。请与凌力尔特 (现隶属 ADI) 联系。

应用

  • 抗混叠或重构滤波器
  • DSP 系统
  • 通信系统
  • 科学仪器
  • 高分辨率 (16 位至 20 位)
  • 处理嵌埋在噪声中的信号
  • 音频信号处理
  • 可编程数据速率
  • 自动增益控制 (AGC)
  • 单个器件替代多个滤波器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1564CG#PBF
  • HTML
  • HTML
LTC1564CG#TRPBF
  • HTML
  • HTML
LTC1564IG#PBF
  • HTML
  • HTML
LTC1564IG#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

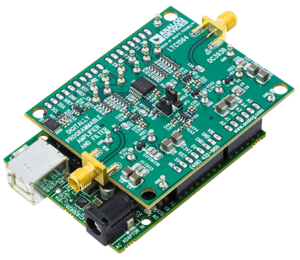

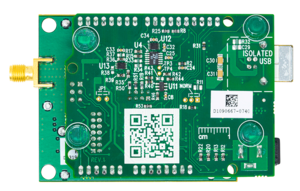

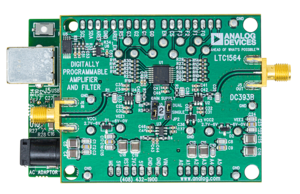

DC393B

LTC1564数字控制式抗混叠滤波器的评估板

zoom

DC393B

LTC1564数字控制式抗混叠滤波器的评估板

LTC1564数字控制式抗混叠滤波器的评估板

特性和优点

DC393B评估板用于评估LTC1564数控放大器和滤波器。LTC1564是一款连续时间8阶低通滤波器,具有数控截止频率(fc)和增益。这是一款轨到轨8阶低通椭圆滤波器,可在2.5倍fc下提供大约100dB的衰减。低电平或可变电平信号可利用内置可变增益进行归一化,该可变增益通过提升增益来降低输入参考噪声,从而达到最大信号电平噪声比(SNR)。DC393B可独立使用,通过外部控制LTC1564数字输入,或作为Linduino扩展板控制LTC1564 4位1-16增益和4位带宽输入(Linduino DC2026是ADI公司的商标)。

产品详情

DC393B连接:

  • 双电源–将电源连接至VCC1 (5V)、VEE1 (-5V)、VCC2 (5V)、VEE2 (-5V)和GND。
  • 波形发生器–将BNC转SMA电缆从发生器输出连接至DC393B的IN SMA。
  • 示波器——将SMA转BNC电缆从DC393B的OUT SMA连接至示波器的通道1输入。
