概览
优势和特点
- 具有两个同时差分输入的 3Msps 采样 ADC
- 每个通道的吞吐速率为 1.5Msps
- 低功耗:14mW (典型值)
- 3V 单电源操作
- 采用外部过驱动的 2.5V 内部带隙基准
- 三线式串行接口
- 睡眠 (10µW) 停机模式
- 打盹 (3mW) 停机模式
- 80dB 共模抑制 (在 100kHz 时)
- 0V 至 2.5V 单极输入范围
- 纤巧型 10 引脚 MS 封装
产品详情
LTC®1407/LTC1407A 是具有两个 1.5Msps 同时采样差分输入的 12 位/14 位、3Msps ADC。这两款器件仅从单 3V 电源吸收 4.7mA 电流,并采用纤巧型 10 引脚 MS 封装。睡眠停机功能把功耗降至 10µW。速度、低功率和纤巧型封装的结合使 LTC1407/LTC1407A 成为高速、便携式应用的合适之选。
LTC1407/LTC1407A 具有两个单独的差分输入,它们在 CONV 信号的上升沿同时进行采样。两个输入采样后再以每通道 1.5Msps 的速率进行转换。
80dB 的共模抑制允许用户通过对信号源进行差分测量来消除接地环路和共模噪声。
这些器件可对 0V 至 2.5V 的单极输入进行差分转换。CH0+、CH0–、CH1+ 和 CH1– 的绝对电压摆幅从地扩展至电源电压。
串行接口利用 32 个时钟周期来发送两个转换结果,以实现与标准串行接口的兼容性。
应用
- 电信
- 数据采集系统
- 不间断电源
- 多相电动机控制
- I 和 Q 解调
- 工业控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

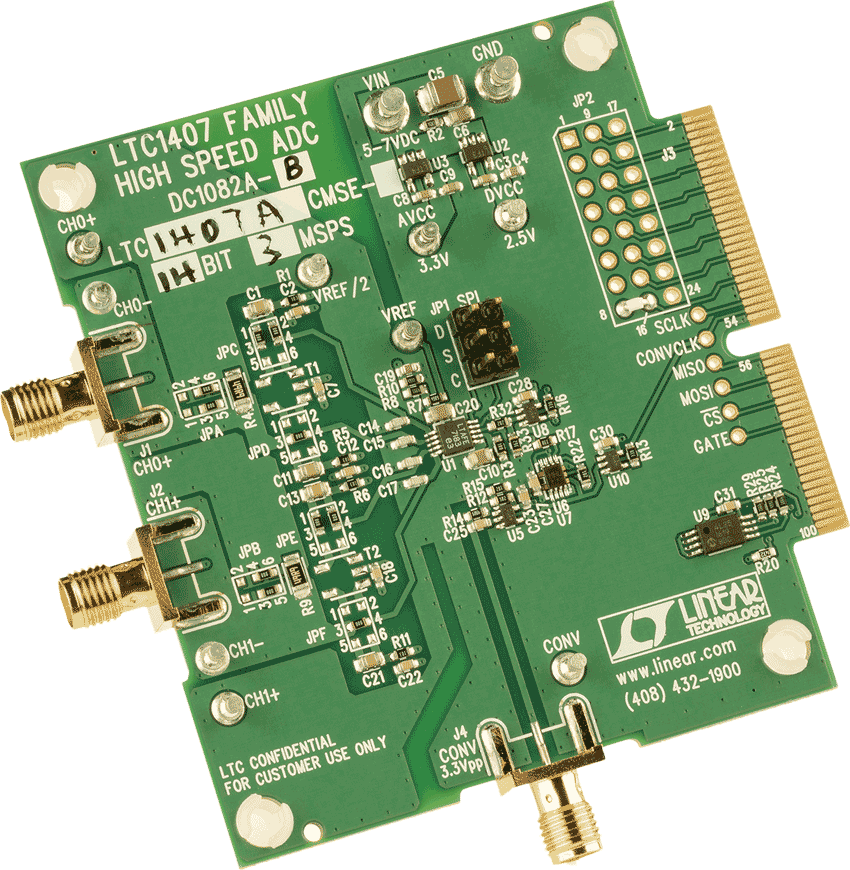

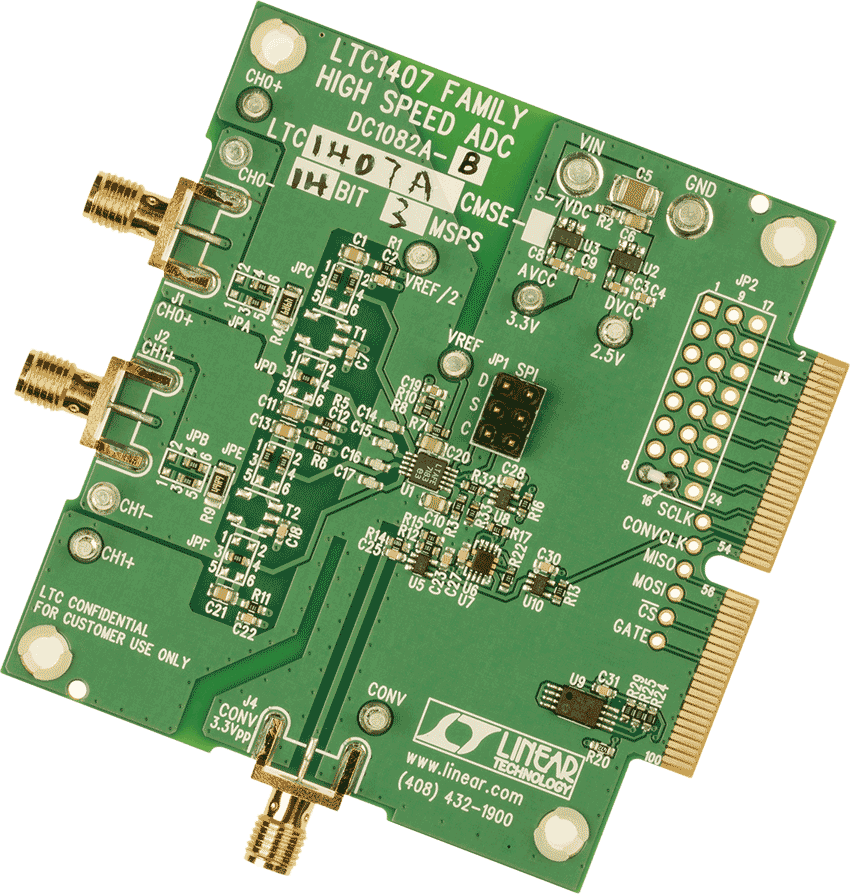

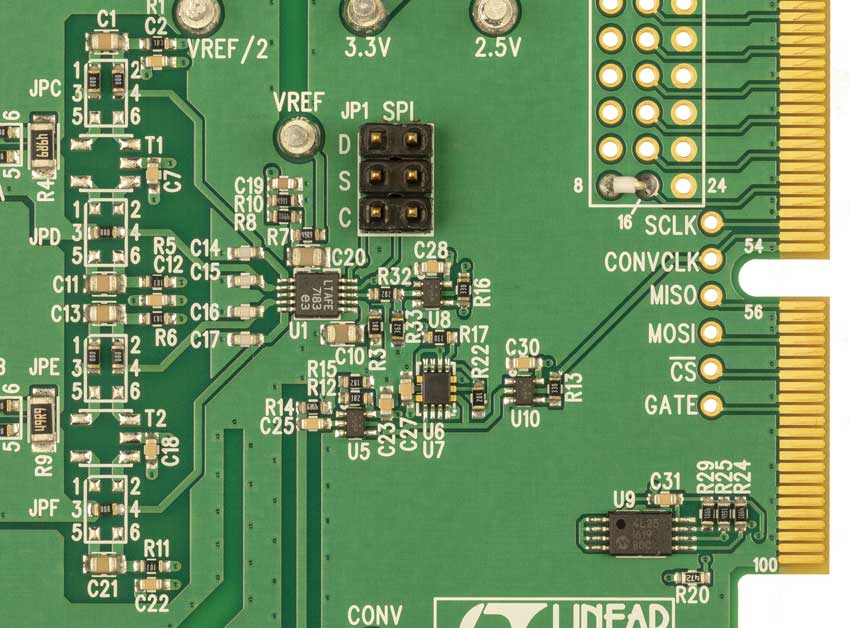

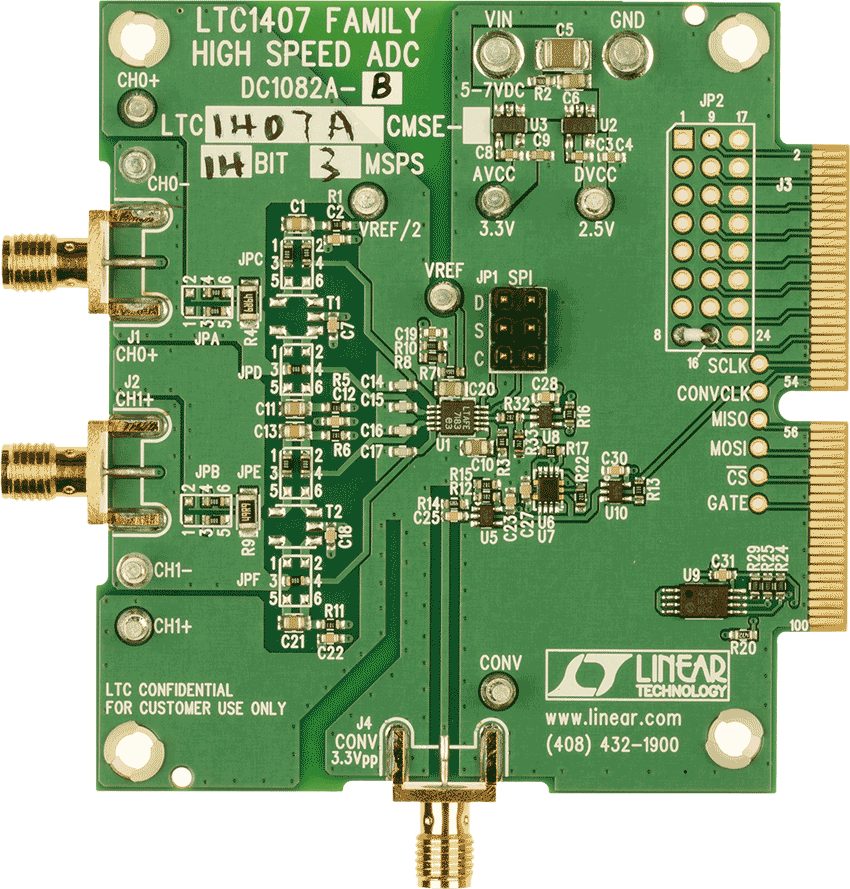

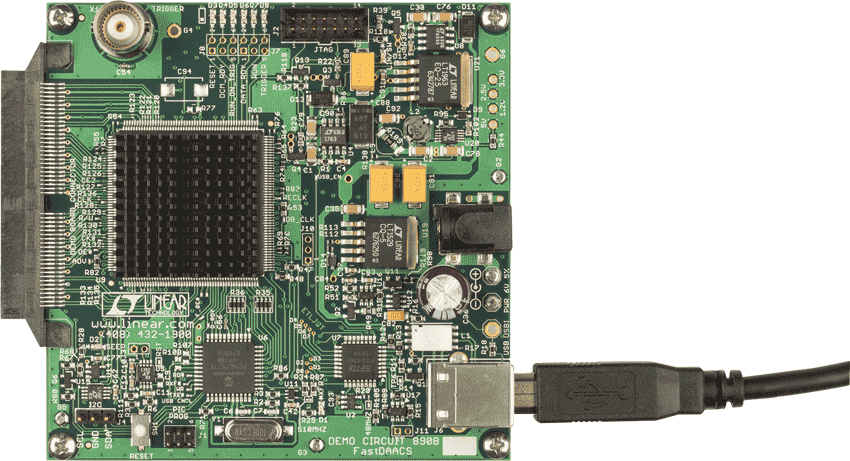

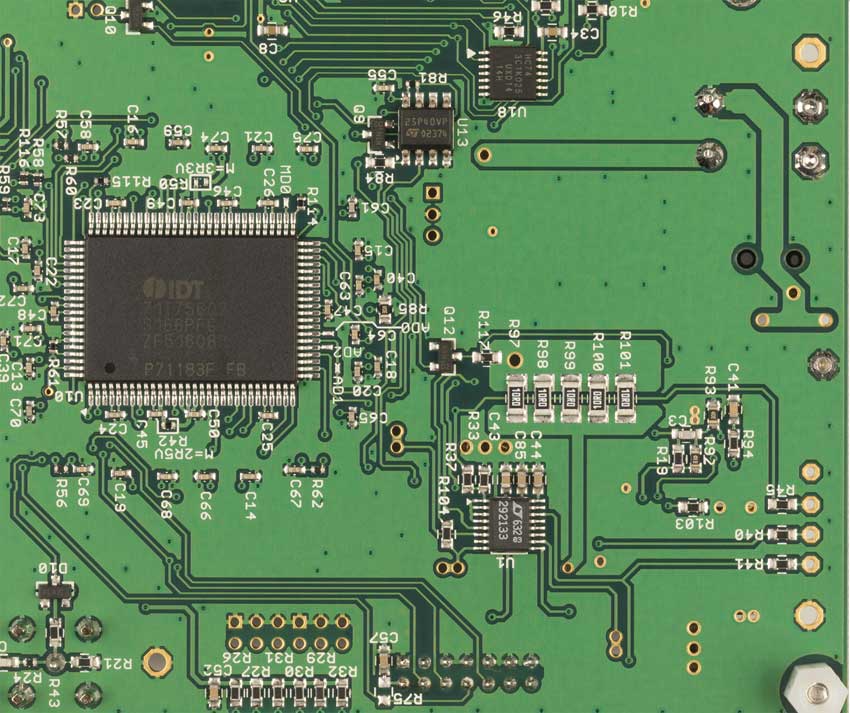

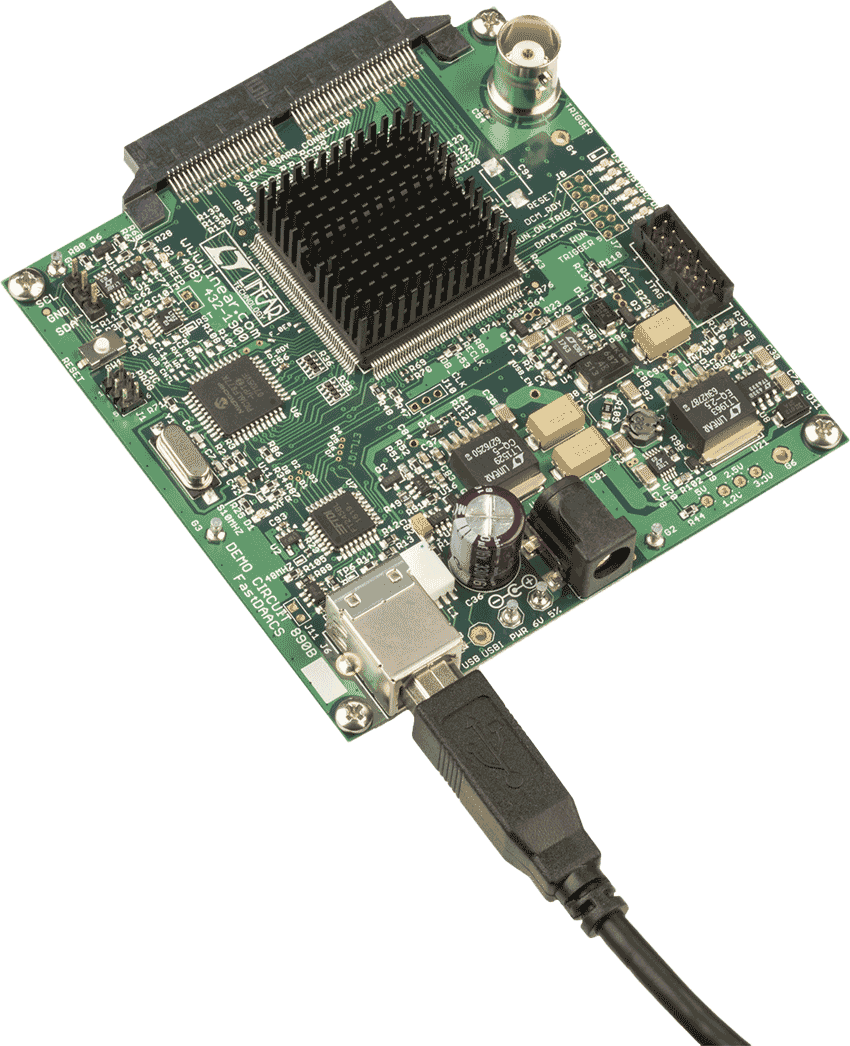

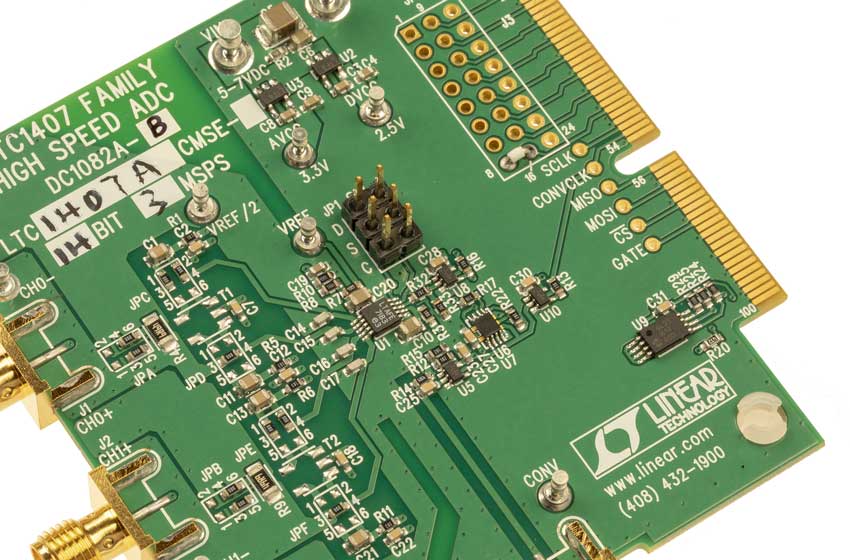

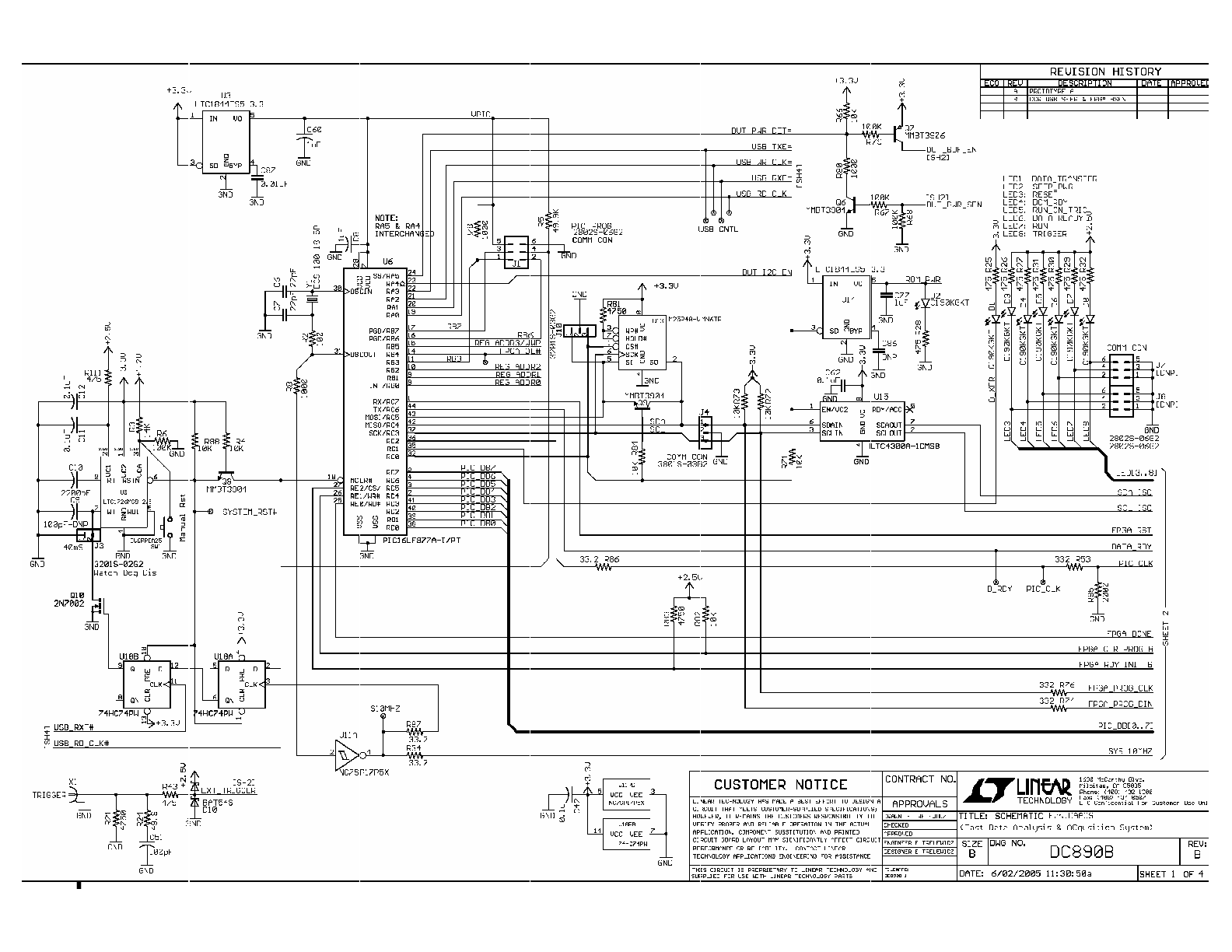

评估套件 (3)
