概览

优势和特点

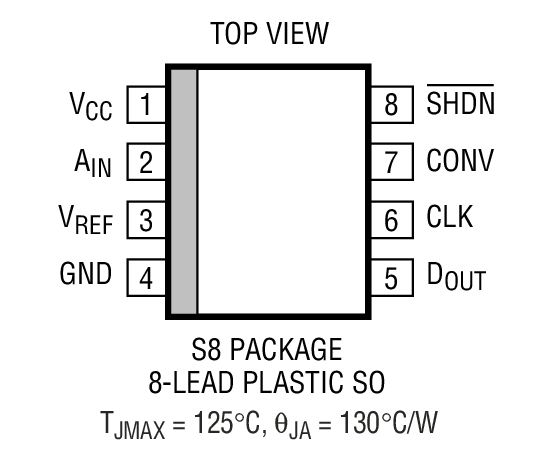

  • 采用 SO-8 封装的完整 12 位 ADC
  • 单电源 3V 工作
  • 采样速率:200ksps
  • 功耗:15mW (典型值)
  • 68dB S/(N + D) 和 –72dB THD (在 50kHz)
  • 在整个温度范围内无漏失码
  • 具即时唤醒功能的打盹模式:1.5mW
  • 睡眠模式:13.5μW
  • 关断模式: 13.5µW
  • 高阻抗模拟输入
  • 输入范围 (0.5mV/LSB):0V 至 2.048V
  • 内部基准可从外部进行过驱动
  • 至 DSP 和处理器的三线式接口 (可兼容 SPI 和 MICROWIRE )
     

产品详情

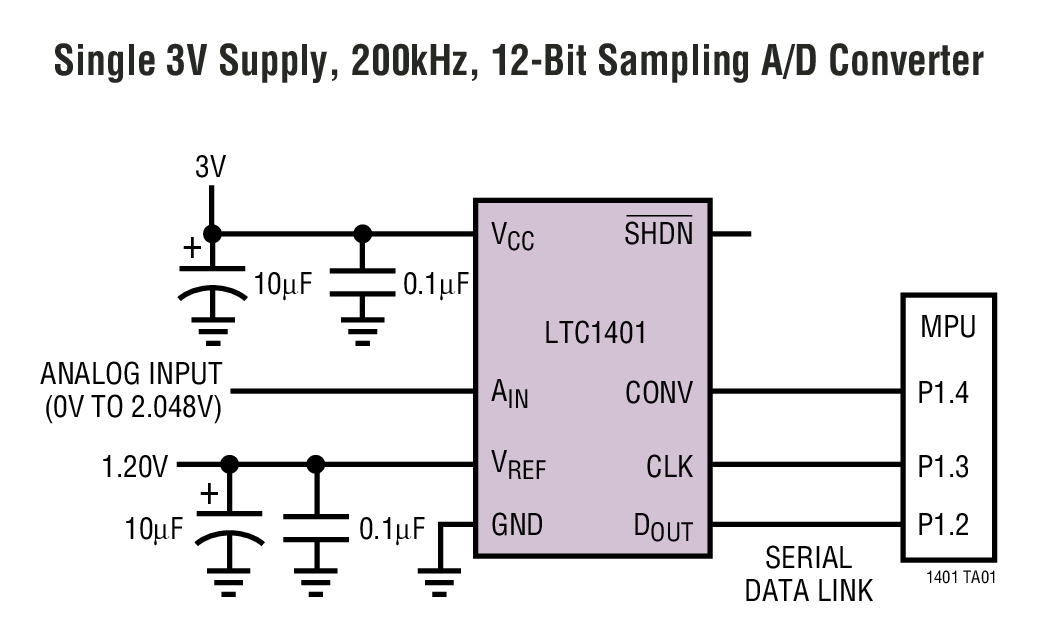

LTC®1401 是一款完整的 200ksps、12 位 A/D 转换器,其采用单 3V 电源转换 0V 至2.048V单极性输入,且仅吸取 15mW 功率。这款易用型器件配有一个 315ns 采样及保持电路和一个精准型基准。最大 DC 规格包括 ±1LSB INL、±1LSB DNL 和 45ppm/°C 全标度温度漂移。

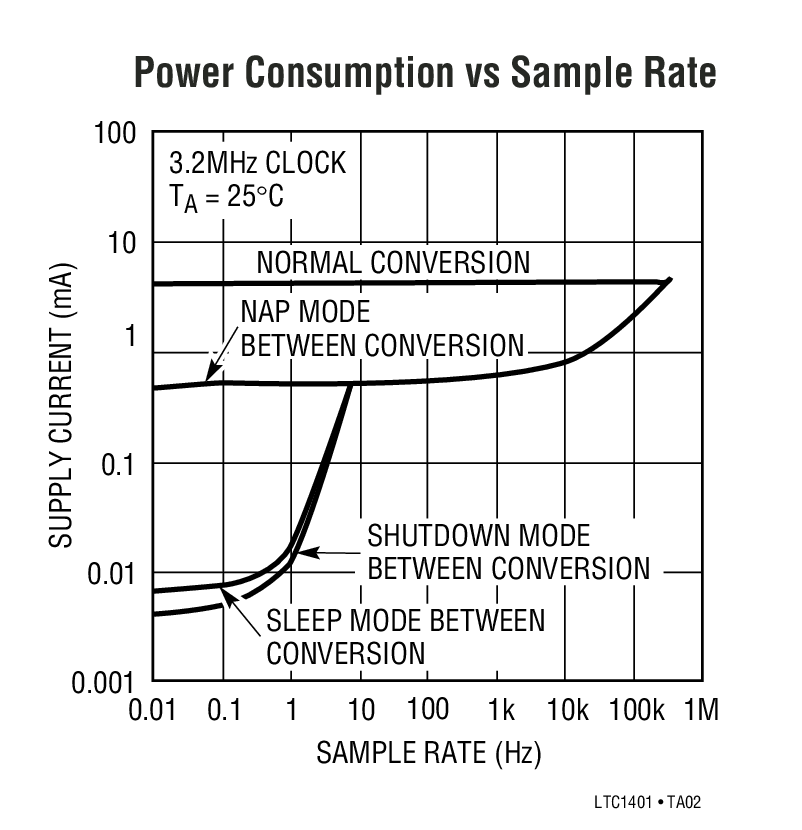

LTC1401 具有三种省电模式:打盹和睡眠 (通过串行接口) 以及停机 (通过将SHDN 引脚电平设定为零)。在打盹模式中,它仅消耗 1.5mW 功率,并且能够立即唤醒和执行转换操作。在睡眠 (停机) 模式中,它通常消耗 19.5μW (13.5μW) 功率。当从睡眠或停机模式上电时,在串行字中提供一个基准就绪 (REFRDY) 信号,以指示基准已经稳定且芯片处于转换就绪状态。

三线式串行端口可实现至多种微处理器、微控制器和 DSP 的紧凑和高效数据传输。

应用

  • 低功率和电池供电式系统
  • 手持式或便携式仪器
  • 高速数据采集
  • 数字信号处理
  • 多路复用数据采集系统
  • 电信
  • 数字无线电
  • 频谱分析
