概览
优势和特点
- 软件可编程特性：
- 单极性 / 双极性转换
- 4 个差分 / 8 个单端输入
- MSB 或 LSB 优先数据序列
- 可变的数据字长
- 内置采样及保持电路
- 单电源 5V、10V 或 ±5V 操作
- 至大多数 MPU 串行端口和所有 MPU 并行端口的直接 4 线式接口
- 30kHz 最大吞吐速率
产品详情

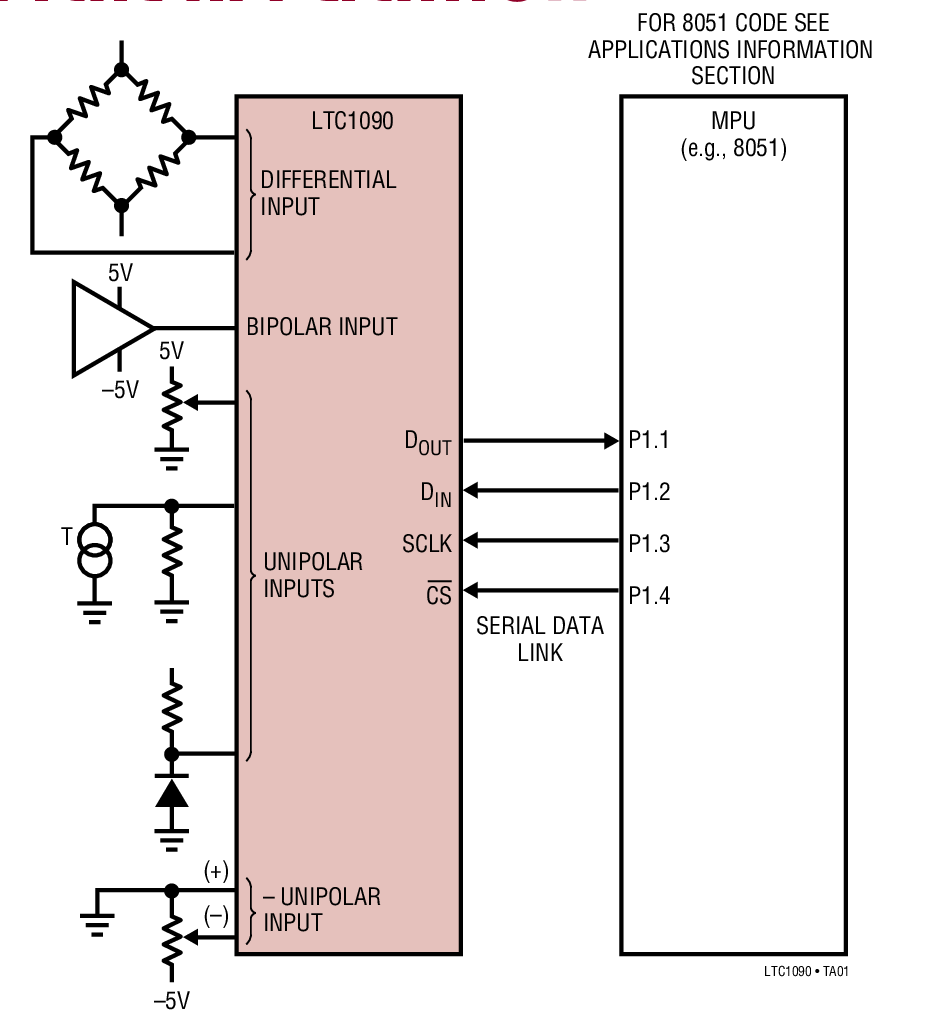

LTC®1090 是一款数据采集组件，其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件运用 LTCMOSTM 开关式电容器技术以执行 10 位单极性、或 9 位带符号的双极性 A/D 转换。8 通道输入多路复用器可针对单端或差分输入 (或此二者的组合) 进行配置。对于所有的单端输入通道均纳入了一个片内采样及保持电路。
串行 I/O 专为与业界标准全双工串行接口相兼容而设计。它允许 MSB 或 LSB 优先数据，并在双极性模式中自动地提供二进制补码输出编码。输出数据字可针对 8 位、10 位、12 位或 16 位的长度进行编程。这提供了至移位寄存器和多种处理器的简易接口。

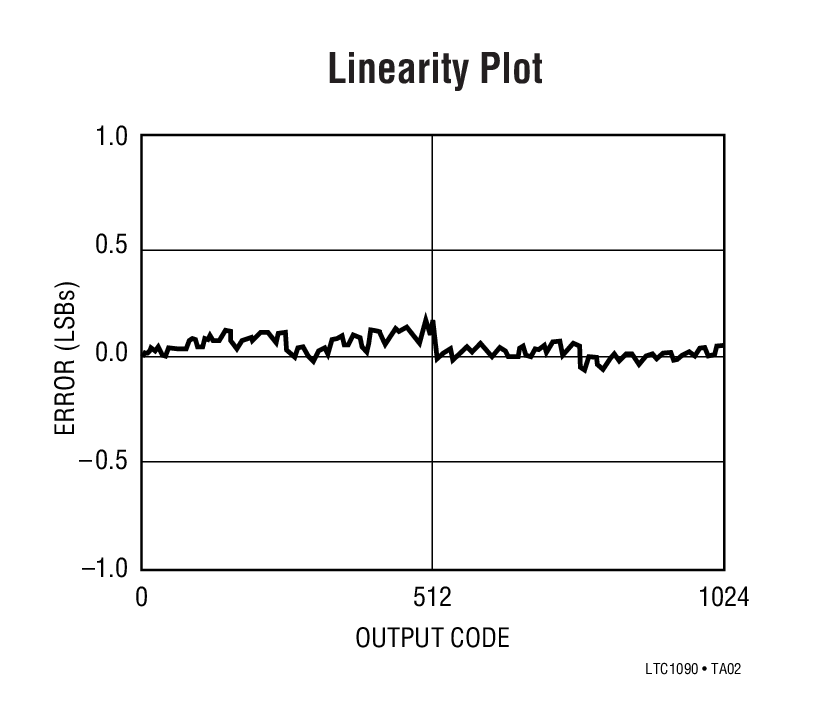

LTC1090A 的总未调整误差 (包括偏移、线性度和增益误差的影响) 规格在 < ±0.5LSB。
LTC1090 的偏移和线性指标规格在 < ±0.5LSB，但是对于那些增益可调或不太重要的应用则具有一个 ±2LSB的增益误差限值。
主要规格
- 分辨率：10 位
- 总未调整误差 (LTC1090A)：±1/2LSB (最大值)
- 转换时间：22μs
- 电源电流：2.5mA (最大值)，1.0mA (典型值)
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R061 Reliability Data3/21/2018
-
AN26 (A-R) - Interfacing the LTC1090/1/210/15/2007
-
AN62 - Data Acquisition Circuit Collection8/20/2007
-
DN35 - 12-Bit 8-Channel Data Acquisition System Interfaces to IBM PC Serial Port7/22/2014
-
DN13 - Closed Loop Control with Data Acquisition Systems7/9/2014
-
DN5 - Temperature Measurement Using Data Acquisition Systems7/9/2014
-
DN1 - Data Acquisition Systems Communicate with Microprocessors Over 4 Wires7/9/2014
-
Design Note 26: Auto-Zeroing A/D Offset Voltage8/1/1989
-
Design Note 10: Electrically Isolating Data Acquisition Systems4/1/1988
-
Design Note 2: Sampling of Signals for Digital Filtering and Gated Measurements10/1/1987
配套产品推荐
LTC1090 配套产品
推荐 µModule Isolator
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

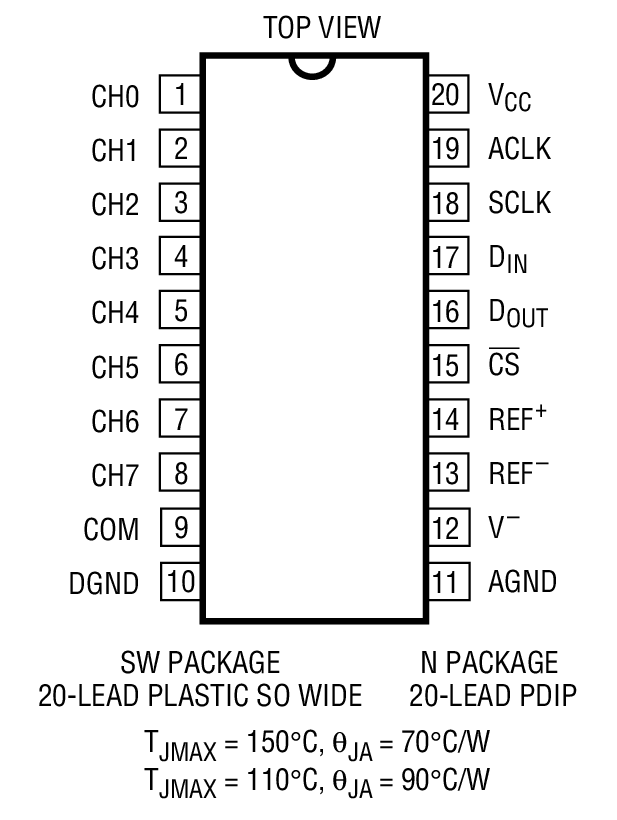

| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1090ACN#PBF | 材料声明 | 质量和可靠性 | 20-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1090CN#PBF | 材料声明 | 质量和可靠性 | 20-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1090CSW#PBF | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Wide 0.3 Inch) | |
| LTC1090CSW#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Wide 0.3 Inch) | |
| Wafer Fabrication Data | R061 Reliability Data |
