LTC1042
量产窗口比较器
- 产品模型
- 1
产品详情
- 微功率：1.5μW (每秒一个样本)
- 宽电源范围：2.8V 至 16V
- 高准确度：
- 宽度误差：±0.15% (最大值)
- 中心误差：±1mV (最大值)
- 宽输入电压范围
- V+ 至地电位
- 采用 5V 电源的 TTL 输出
- 两个独立的接地参考控制输入
- 小外形尺寸 8 引脚 MiniDIP 封装
LTC®1042 是一款单片式 CMOS 窗口比较器，其采用凌力尔特的先进 LTCMOS™ 硅栅工艺制造。两个高阻抗电压输入 CENTER 和 WIDTH/2 规定了比较窗口的中央和宽度。每当输入电压 VIN 位于窗口之内时，WITHIN WINDOW 输出为高电平。而每当 VIN 高于窗口时，则 ABOVE WINDOW 输出为高电平。通过互换 VIN 和 CENTER，ABOVE WINDOW 输出变成 BELOW WINDOW，并且在 VIN 低于窗口时为高电平。
采样方法提供了能够共模至两个电源轨 (V+ 和 GND) 的高阻抗电压输入。输入的一个重要特性是它们之间没有相互影响。而且，对该器件有效地实施了 “斩波器稳定”，从而使其在所有的温度、电源和输入电压范围条件下拥有极高的准确度。
用于设计 LTC1042 之采样方法的另一个好处是可实现极低的功耗。当对该器件进行选通时，它在内部接通至比较器的电源、对输入进行采样、把输出存储在 CMOS 锁存器中、并随后关断至比较器的电源。所有这些在约 80µs 时间里完成。通过降低选通速率可使平均功率几乎任意地小。该器件可采用一个外部 RC 网络进行自选通，或通过利用一个 CMOS 栅极驱动 OSC 引脚以从外部选通。
Applications
- 故障检测器
- 合格 / 不合格测试
- 微处理器电源监视器
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

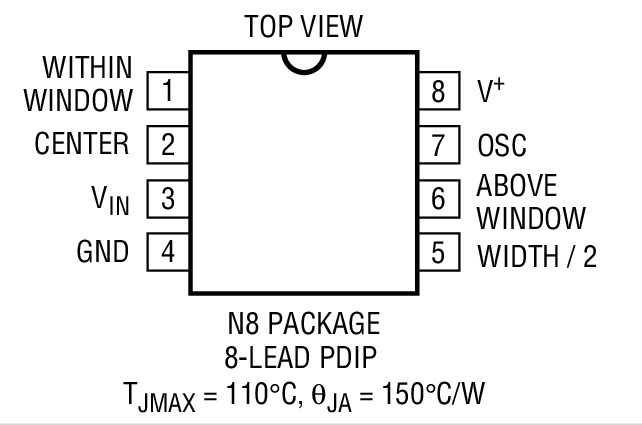

| LTC1042CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LTC1042CN8#PBF | 量产 | |
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1042CN8#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1042CN8#PBF | 量产 | |
