概览

优势和特点

  • 微功耗 1.5µW(1 个样本/秒)
  • 宽电源范围 2.8V 至 16V
  • 高精度
    • 有保证的 SET POINT 误差 ±0.5mV(最大值)
    • 有保证的静带 ±0.1%(最大值)
  • 宽输入电压范围 V+ 至接地
  • 具有 5V 电源的 TTL 输出
  • 两个独立的接地参考控制输入

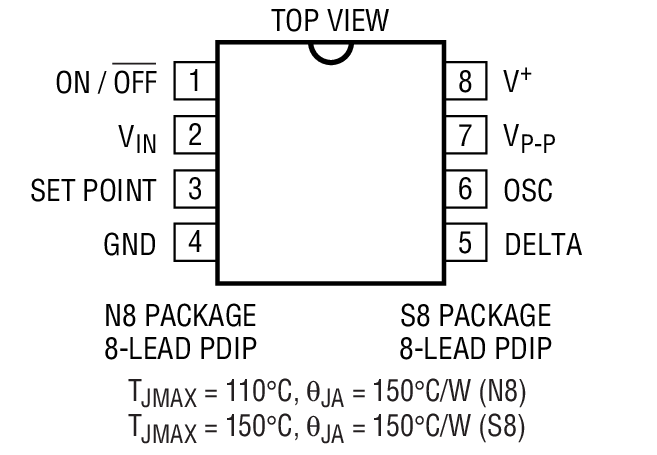

  • 小尺寸 8 引脚 SO

产品详情

LTC1041 是一款使用 Linear Technology 的增强 LTCMOS 硅栅极工艺制造的单片 CMOS 继电器式控制器。通过完全打开或完全关闭控制元件来调节要控制的参数的平均值,对继电器式环路进行表征。SET POINT 输入确定平均控制值,DELTA 输入设置静带。静带始终为 2 × DELTA 并以 SET POINT 为中心。通过 LTC1041 的独立采样输入结构,可以独立控制 SET POINT 和静带,无需交互。

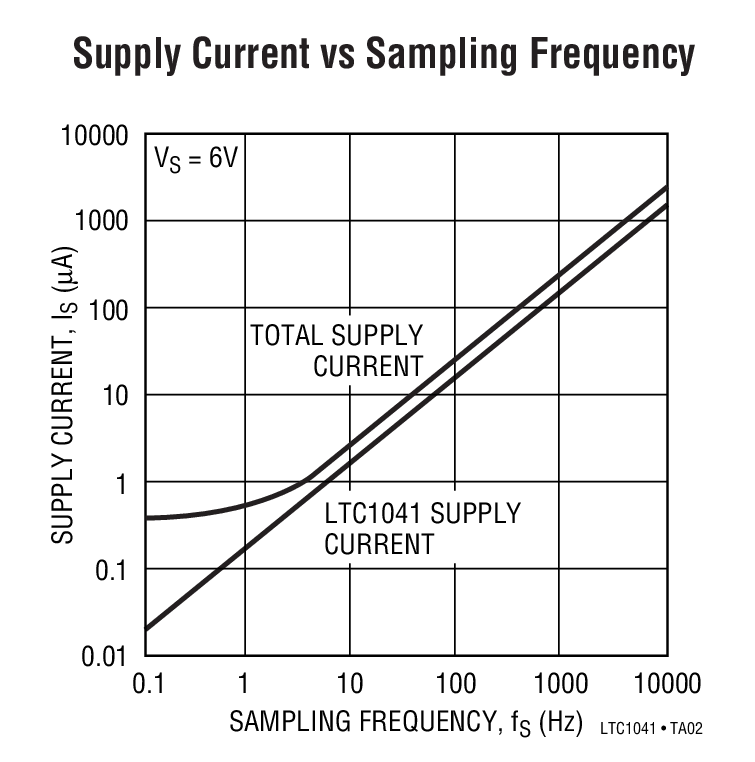

连接到 OSC 引脚的外部 RC 可设置采样速率。在每个样本的开始,模拟部分的内置电源将会打开  ≈ 80µs。在此过程中,会对模拟输入进行采样和比较。比较完成后,将会关闭电源。这可在低采样速率下实现极低的平均功耗。CMOS 逻辑可保持连续输出,同时几乎不消耗功率。

为了使系统功耗保持绝对最低,提供了一个开关电源输出 (VP-P)。可以通过此开关输出来驱动桥接网络和电阻式分压器等外部负载。

可以通过交换 VIN 和 SET POINT 输入来保留(即 ON = GND)输出逻辑感应(即 ON = V+)。这对 LTC1041 的操作没有其他影响。

应用

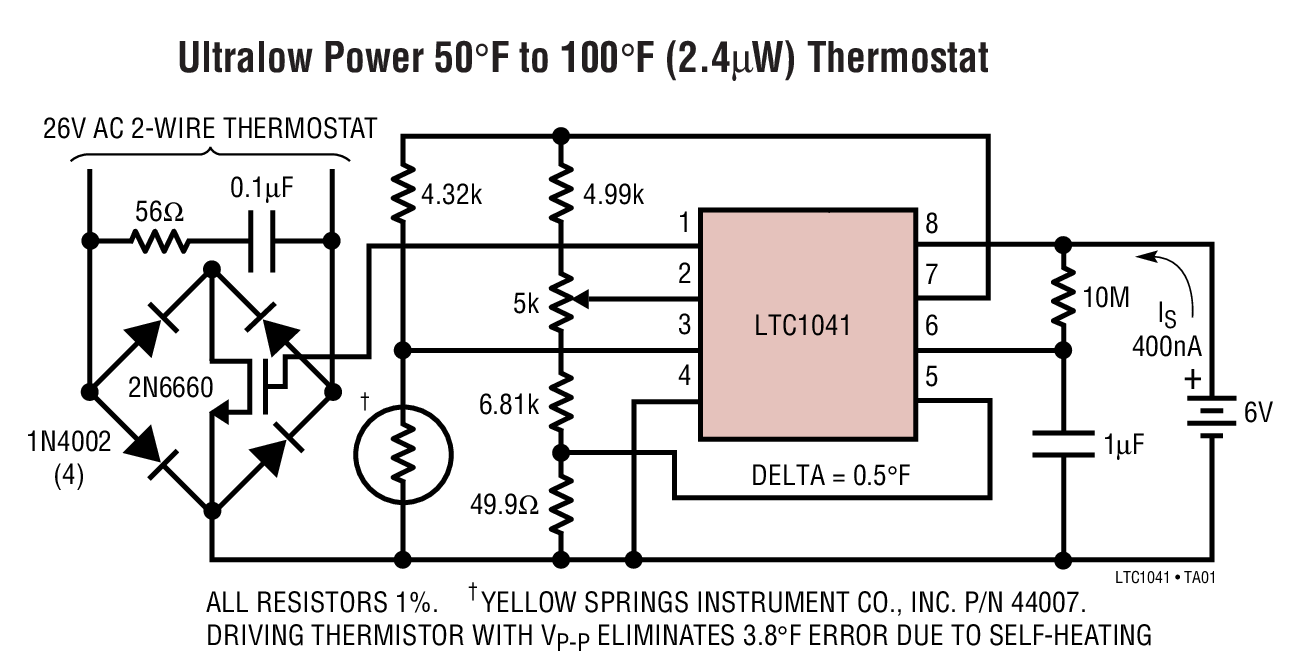

  • 温度控制(恒温控制器)
  • 电机速度控制
  • 电池充电器
  • 任意开关控制环路
