概览

优势和特点

  • 650MHz –3dB 小信号带宽

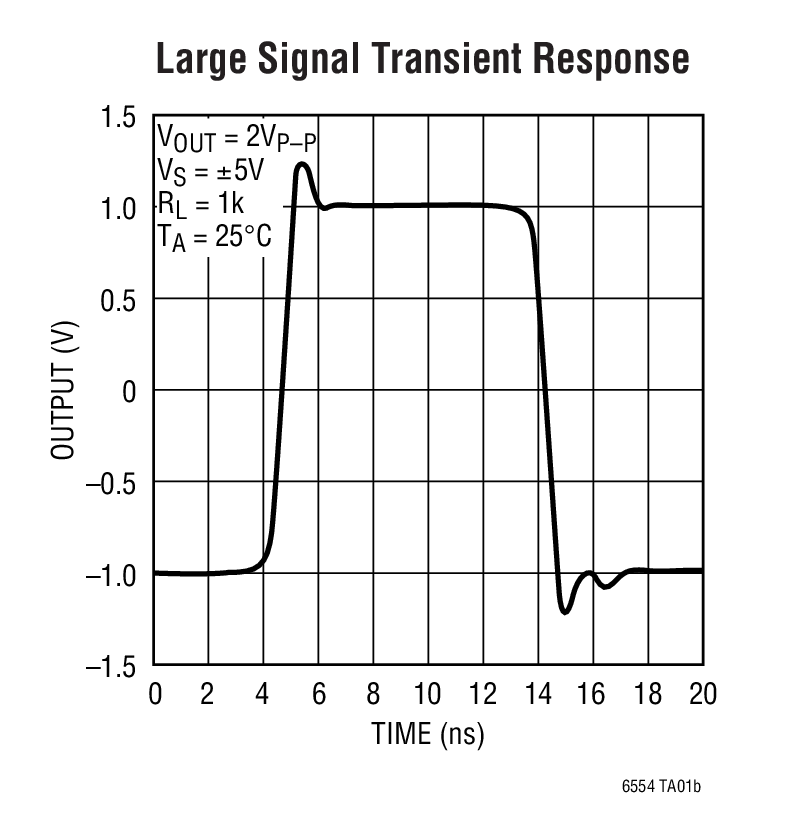

  • 400MHz –3dB 2VP-P 大信号带宽
  • 100MHz ±0.1dB 带宽
  • 高转换速率：2500V/μs
  • 数值为 1 的固定增益不需要使用外部电阻器
  • 90dB 通道分离度 (在 10MHz)
  • 60dB 通道分离度 (在 100MHz)
  • –82dBc 二次谐波失真 (在 10MHz，2VP-P)，
  • –96dBc 三次谐波失真 (在 10MHz，2VP-P)
  • 低电源电流：每个放大器为 8mA
  • 6ns 0.1% 稳定时间 (对于 2V 阶跃)
  • TTL 兼容性可实现：ISS ≤ 100μA (当停用时)
  • 0.022% 的差分增益，0.006° 的差分相位
  • 宽电源范围：±2.25V (4.5V) 至 ±6V (12V)

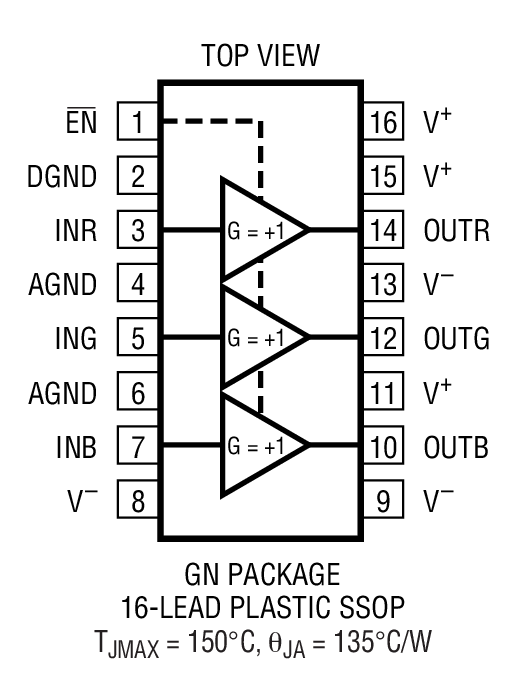

  • 采用 16 引脚 SSOP 封装

产品详情

LT®6554 是一款高速三路视频缓冲器，具有一个在内部固定数值为 1的增益。个别缓冲器专为在驱动一个 1k 负载时实现高性能而优化，并具有一个 400MHz 的 2VP-P 全信号带宽，从而使其成为驱动非常高分辨率视频信号的理想选择。用于每个放大器的单独电源引脚把通道分离度提升至 90dB，因而使得 LT6554 在许多高速应用中的表现胜人一筹。

虽然 LT6554 的性能专为双电源操作而优化，但是它也可以依靠低至 4.5V 的单电源供电运行。当采用双 5V 电源时，每个放大器仅吸收 8mA。当停用时，放大器的吸收电流小于 100μA，而且输出引脚变至高阻抗。此外，放大器还能在 <50ns 的时间里接通，从而使其适合多路复用和便携式应用。

LT6554 运用凌力尔特 (现隶属 ADI) 专有的低电压互补双极型工艺制造，并可提供 PCB 占位面积与 SO-8 封装相同的 16 引脚 SSOP 封装。


应用

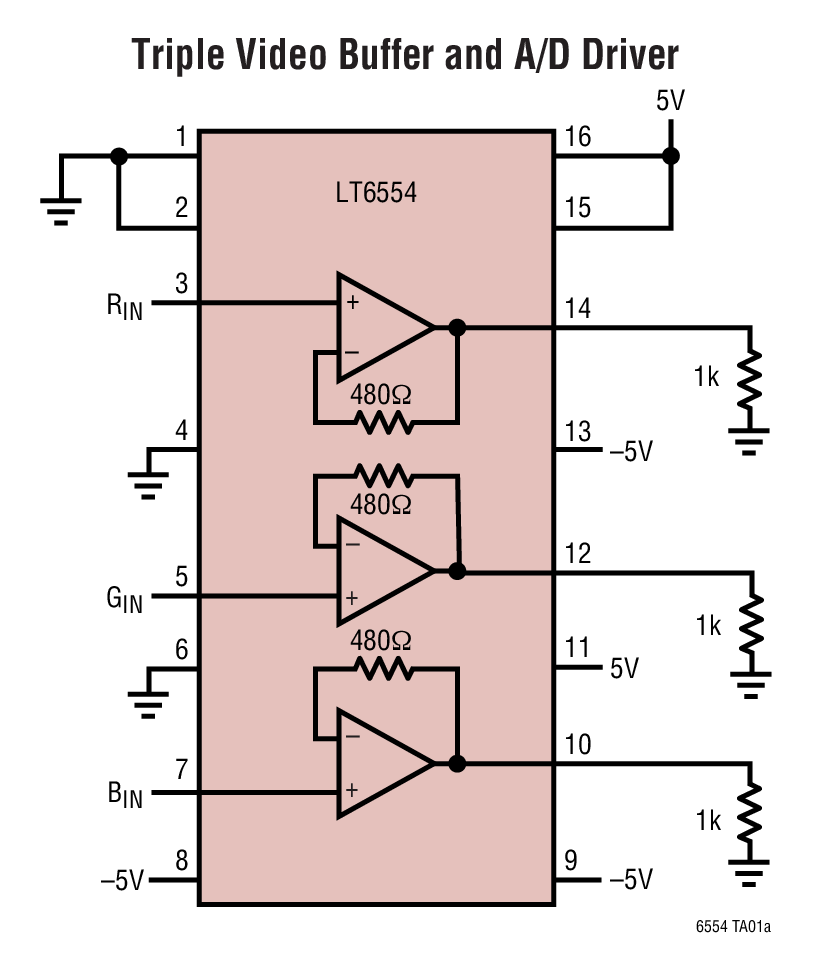

  • RGB 缓冲器
  • A/D 驱动器
  • LCD 投影机

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-not-recommended 最后一次采购

该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。

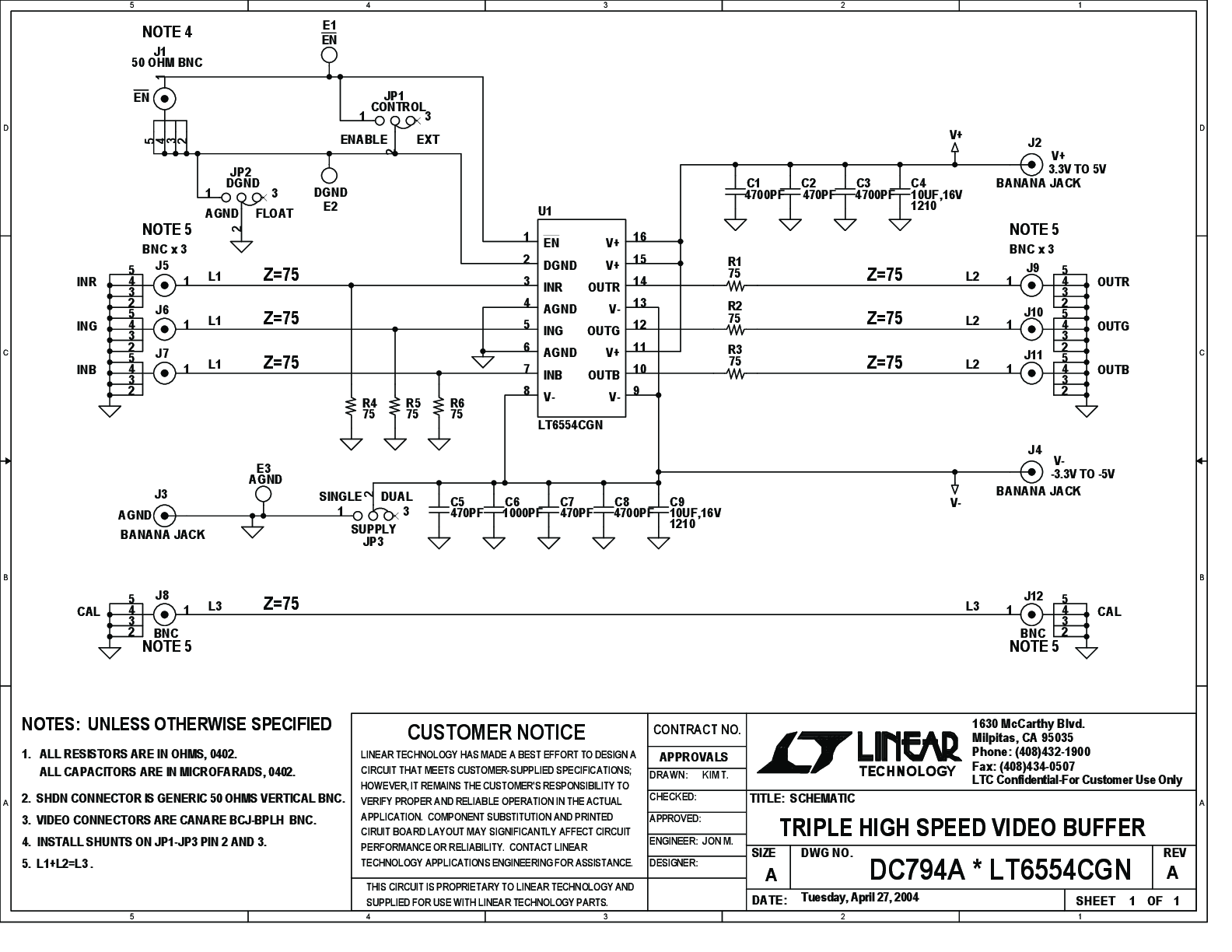

评估套件 (1)

参考资料

  • 查看全部 (4)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 技术文章 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LT6554

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LT6554CGN#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
    LT6554CGN#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
    LT6554IGN#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
    LT6554IGN#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
    Wafer Fabrication Data R378 Reliability Data
