概览
优势和特点
- 300 MHz –3dB 带宽
- 20dB 固定增益

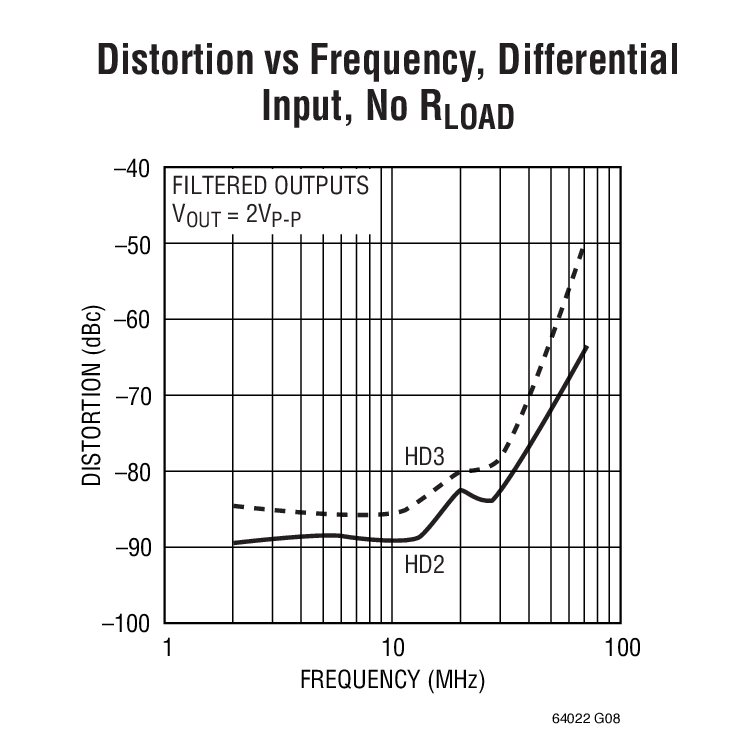

- 低失真：
48.5dBm OIP3, –81dBc HD3 (20MHz, 2VP-P) - 低噪声：
12.4dB NF, en = 1.9nV/√Hz (20MHz) - 差分输入和输出
- 额外的滤波输出
- 可调输出共模电压
- DC 或 AC 耦合操作
- 所需的支持电路极少

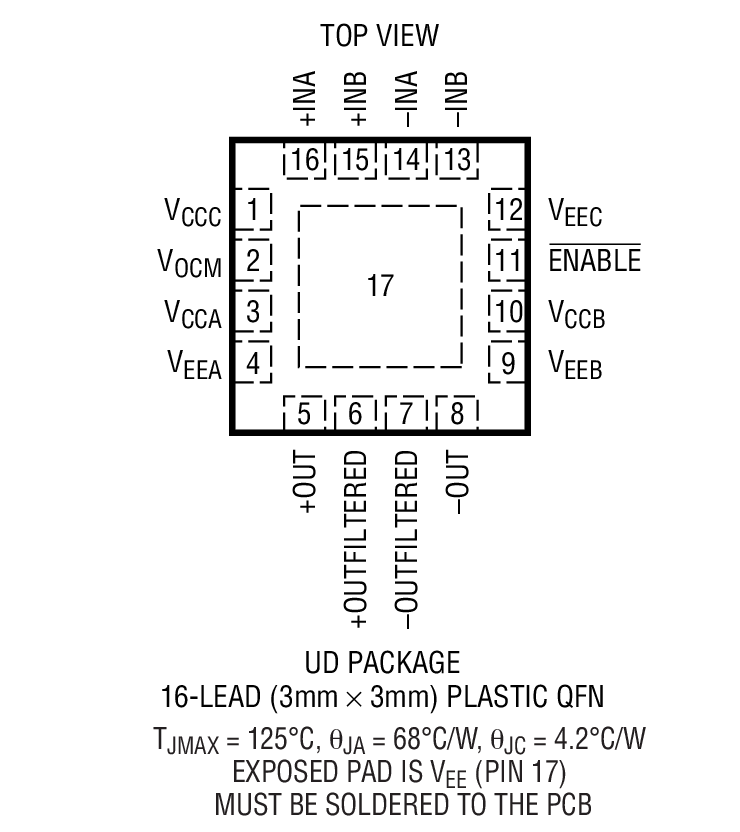

- 小外形、扁平 (仅高 0.75mm) 16 引脚 3mm x 3mm QFN 封装
产品详情
LT6402-20 专为满足通信收发器应用的苛刻要求而设计。它可被用作差分 ADC 驱动器、通用型差分增益部件，或在其他需要进行差分驱动的应用中使用。LT6402-20 可应用于那些需要在低至 DC 的频率条件下运行的数据采集系统。
LT6402-20 采用 5V 电源工作，且电流消耗为 30mA。该器件采用紧凑型 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 –40°C 至 85°C。
应用

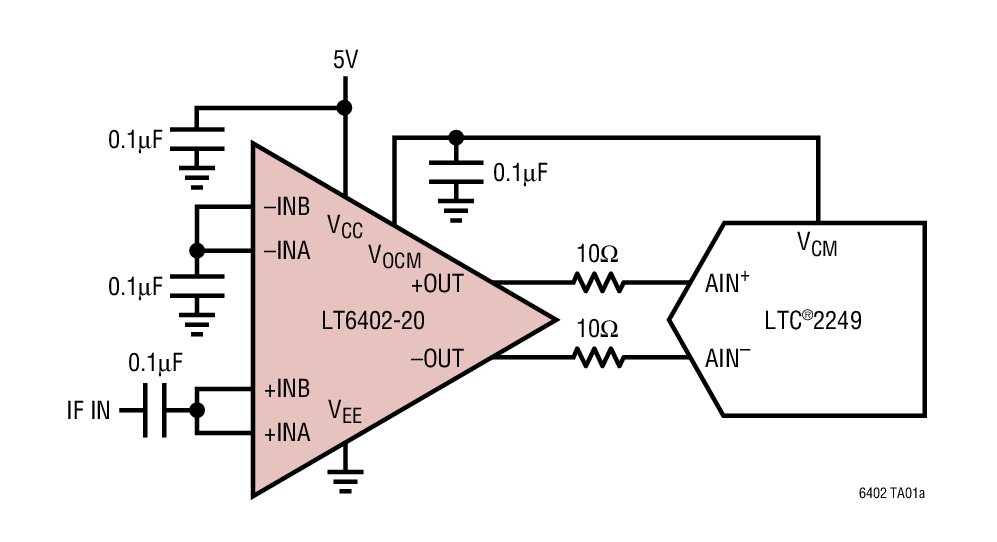

- 针对下列用途的差分 ADC 驱动器：
- 差分驱动器 / 接收器
- 单端至差分转换
- 差分至单端转换
- 电平移位
- IF 采样接收器
- SAW 滤波器接口 / 缓冲
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

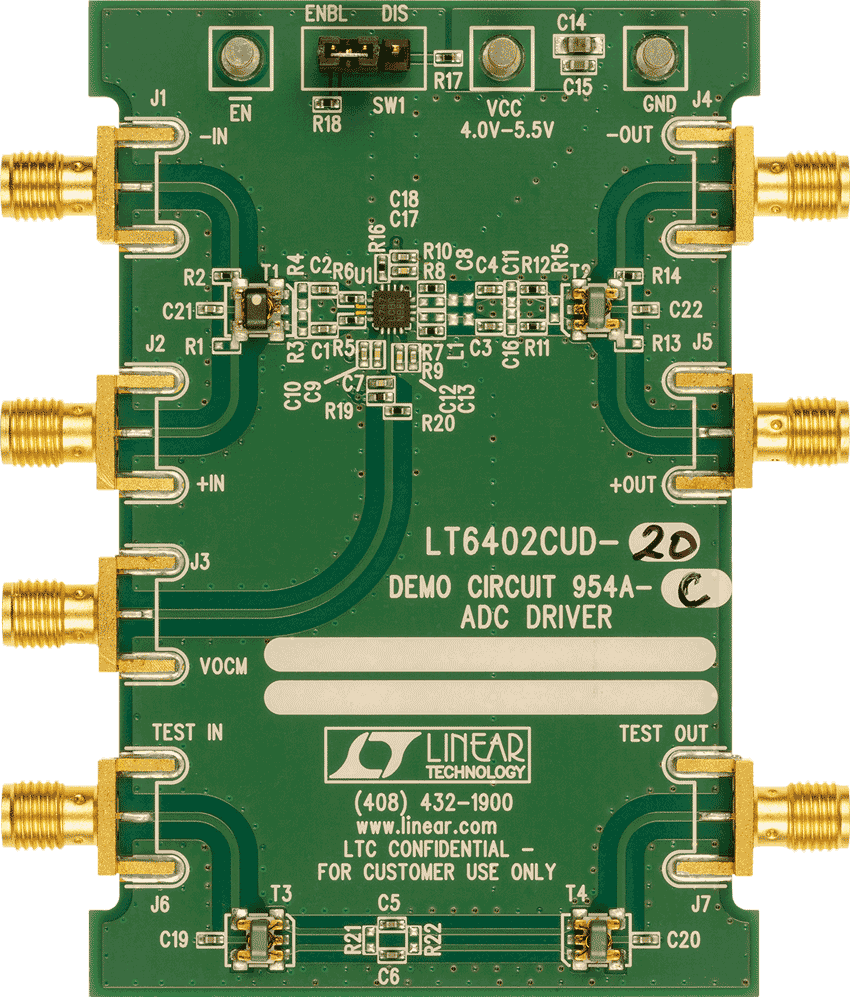

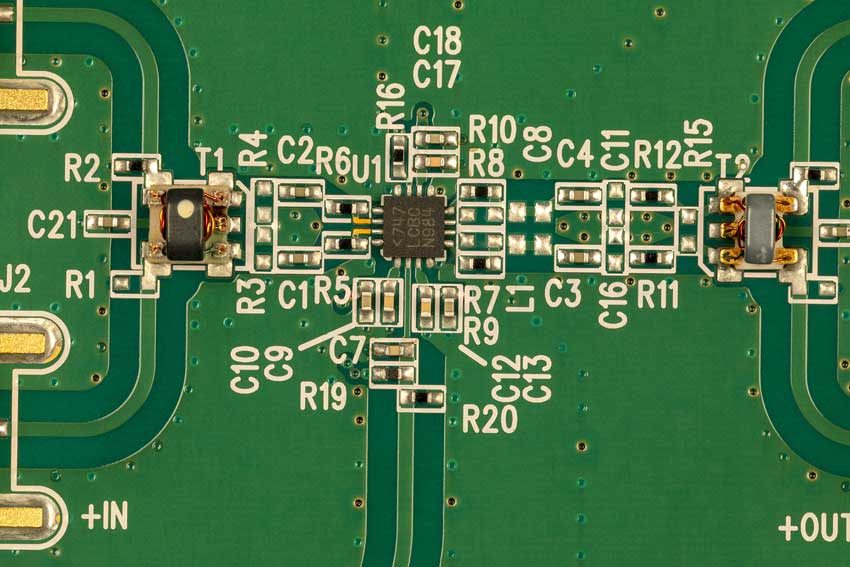

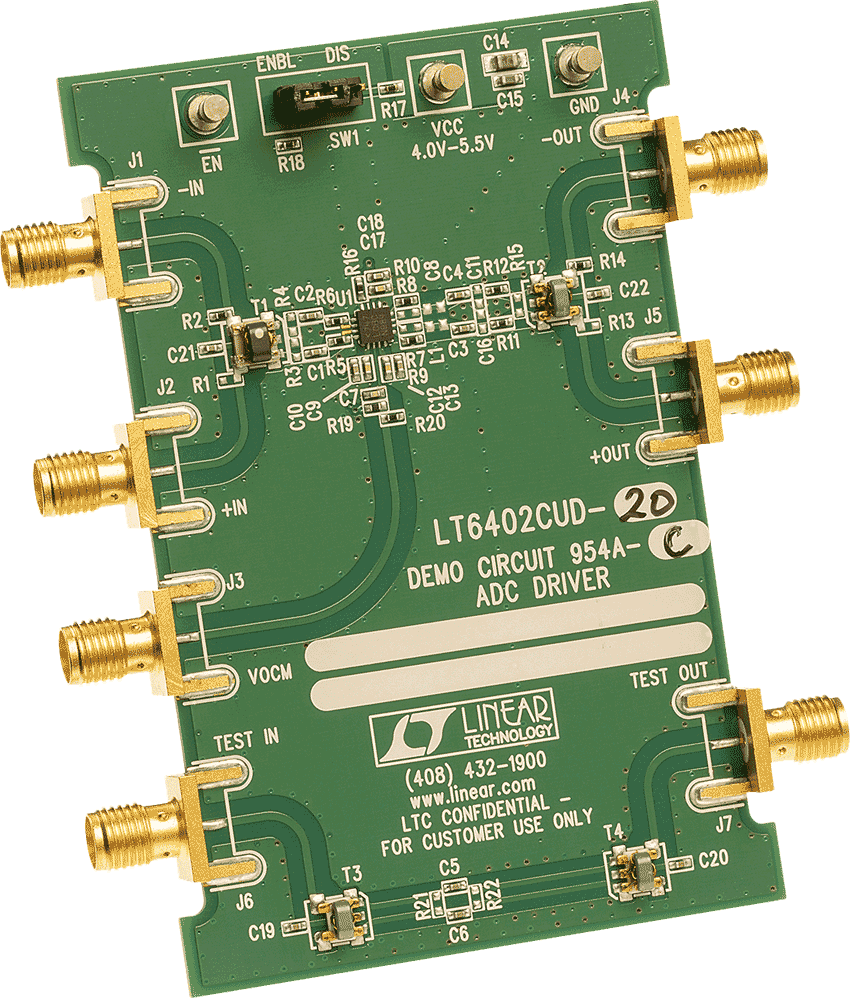

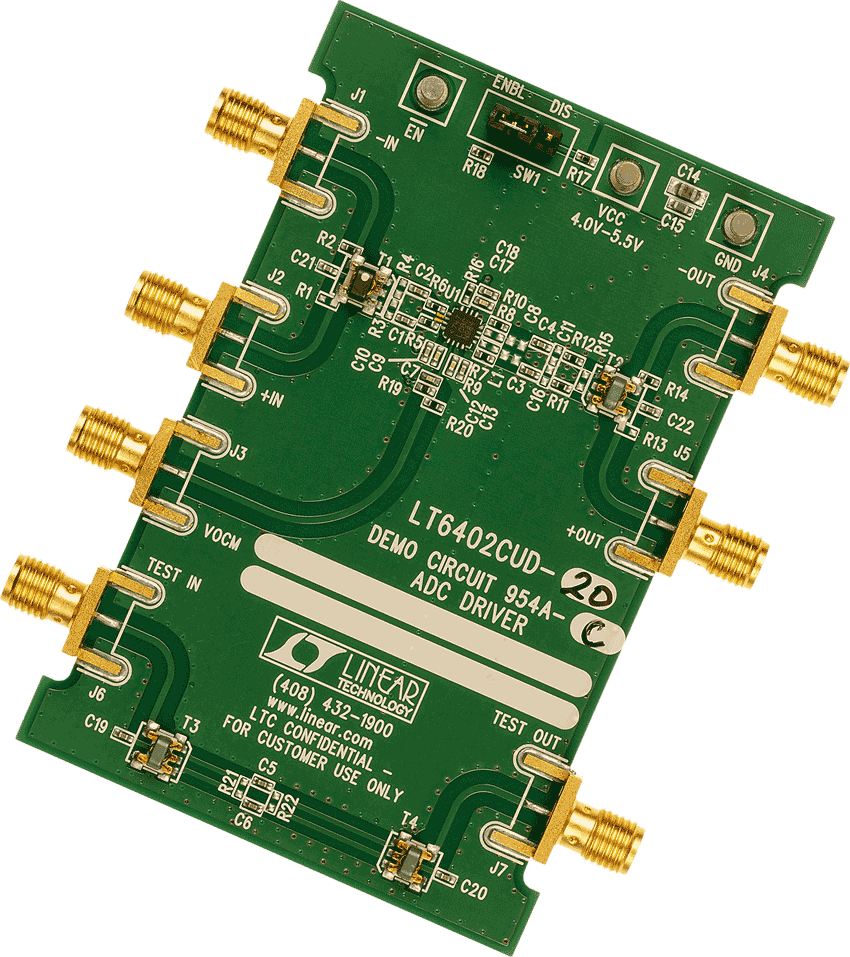

评估套件 (1)
参考资料
-
R512 Reliability Data3/26/2018
-

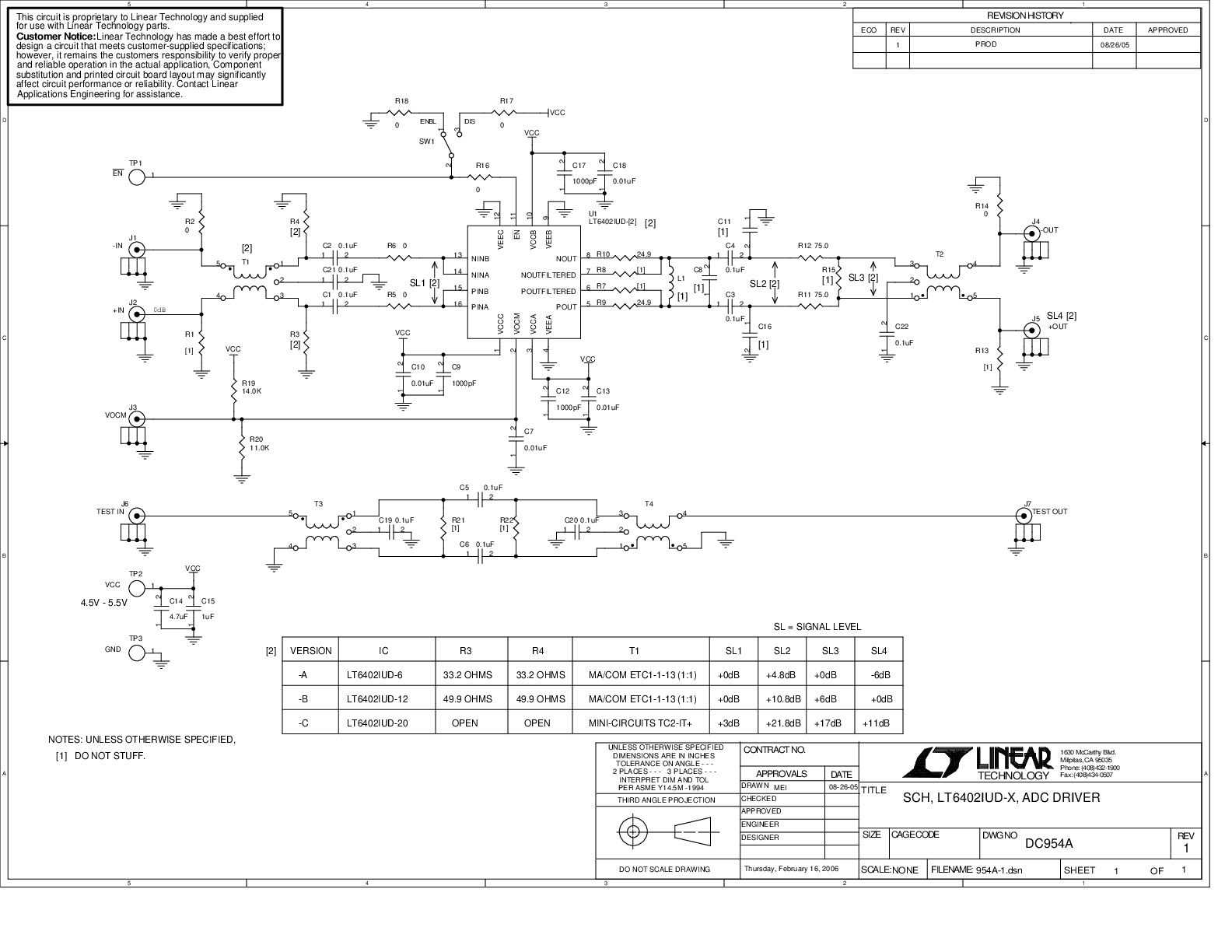

DC954A - Demo Manual9/24/2009
-
High Speed Amplifiers/ADC Drivers4/29/2015
工具及仿真模型
LTspice中提供以下器件型号：
LT6402-12
LT6402-20
LT6402-6
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT6402CUD-20#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT6402CUD-20#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT6402IUD-20#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT6402IUD-20#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R512 Reliability Data |
