LT1997-3

精准、宽电压范围增益可选放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 可通过引脚将该器件配置成差动放大器、反相放大器或同相放大器

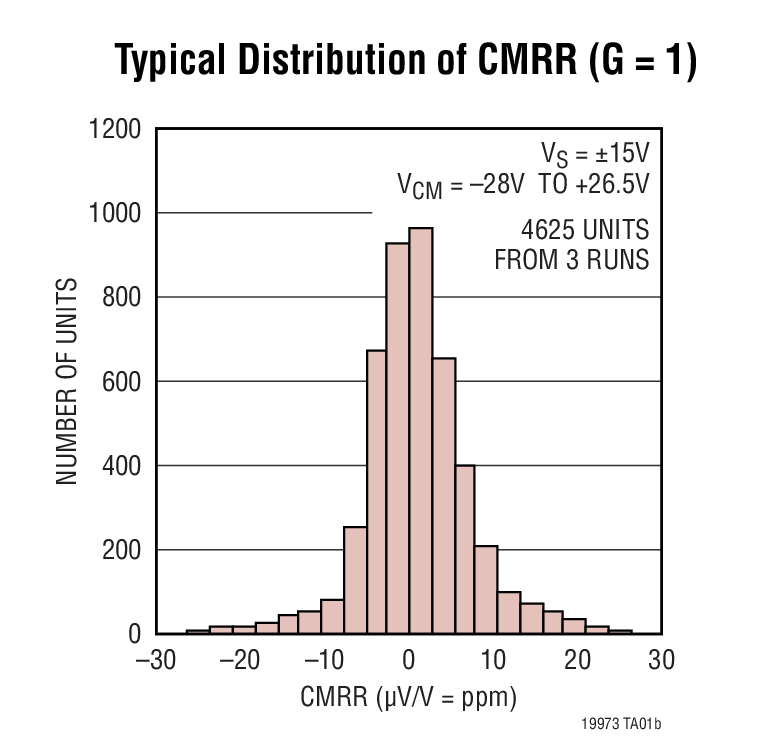

  • 91dB 最小 DC CMRR (增益 = 1)
  • 65dB AC CMRR (在 100kHz,增益 = 1)
  • 0.006% (60ppm) 最大增益误差 (增益 = 1)
  • 1ppm/°C 最大增益误差漂移
  • 2ppm 最大增益非线性度
  • ±160V 共模电压范围
  • 宽电源电压范围:3.3V 至 50V
  • 轨至轨输出
  • 350µA 电源电流
  • 60µV 最大运放失调电压
  • 1.1MHz –3dB 带宽 (增益 = 1)
  • 低功率停机模式:20μA
  • 节省空间的 MSOP 封装和 DFN 封装

更多细节
show more Icon

LT®1997-3 把一个精准的运算放大器和高度匹配的电阻器集成为一个单芯片解决方案,用于实现电压的精确放大。可在未采用任何外部组件的情况下获得数值为 –13 +14 的增益,增益准确度为 0.006% (60ppm)。LT1997-3 尤其适合用作一个差动放大器,此时,其卓越的电阻器匹配性能将实现一个大于 91dB 的共模抑制比。

该放大器具有一个 60µV 的最大输入失调电压和一个 1.1MHz –3dB带宽 (增益 = 1)。LT1997-3 可采用介于 3.3V 50V 之间的任何电源电压工作,而且吸收的电源电流仅为 350µA。输出摆幅通常在每个电源轨的 100mV 范围之内。

这些电阻器在整个工作温度范围内保持其超卓的匹配特性;匹配温度系数保证小于 1ppm/°C。这些电阻器与电压之间具有极佳的线性关系,从而实现了一个小于 2ppm 的增益非线性度。

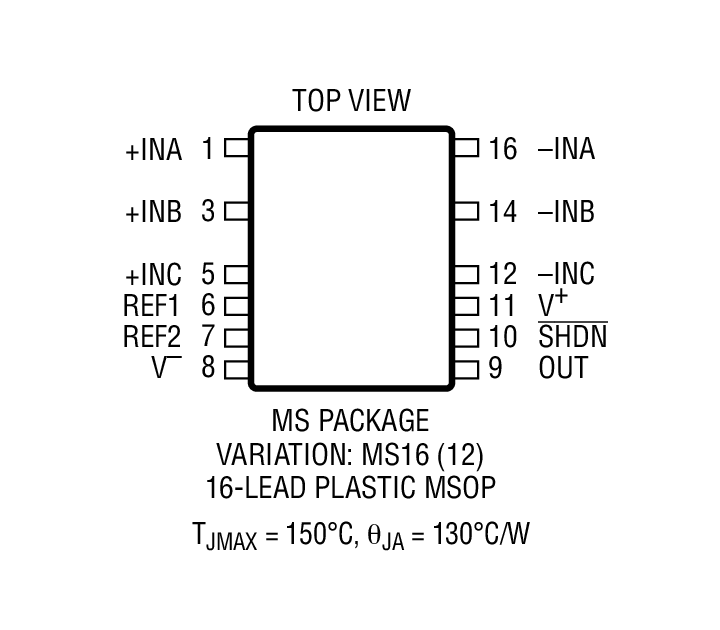

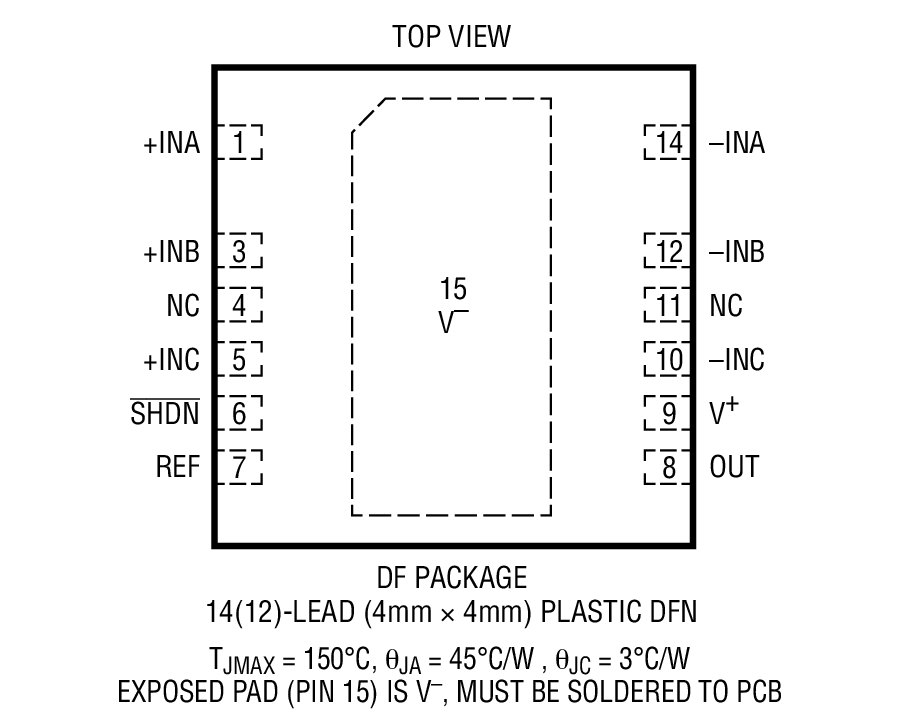

LT1997-3 全面规格在 5V ±15V 电源以及 –40°C 至 125°C 的温度范围。该器件采用节省空间的 16 引脚 MSOP 封装和 4mm x 4mm DFN14 封装。


应用
  • 高端或低端电流检测
  • 双向宽共模范围电流检测
  • 高电压至低电压电平转换
  • 工业数据采集前端
  • 隔离电路的替代产品
  • 差分至单端转换

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1997HDF-3#PBF
  • HTML
  • HTML
LT1997HDF-3#TRPBF
  • HTML
  • HTML
LT1997HMS-3#PBF
  • HTML
  • HTML
LT1997HMS-3#TRPBF
  • HTML
  • HTML
LT1997IDF-3#PBF
  • HTML
  • HTML
LT1997IDF-3#TRPBF
  • HTML
  • HTML
LT1997IMS-3#PBF
  • HTML
  • HTML
LT1997IMS-3#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT1997HMS-3#PBF

量产

LT1997HMS-3#TRPBF

量产

LT1997IMS-3#PBF

量产

LT1997IMS-3#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT1997HMS-3#PBF

量产

LT1997HMS-3#TRPBF

量产

LT1997IMS-3#PBF

量产

LT1997IMS-3#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2551A-A

LT1997 – Configurable Precision Amplifier

zoom

DC2551A-A

LT1997 – Configurable Precision Amplifier

LT1997 – Configurable Precision Amplifier

产品详情

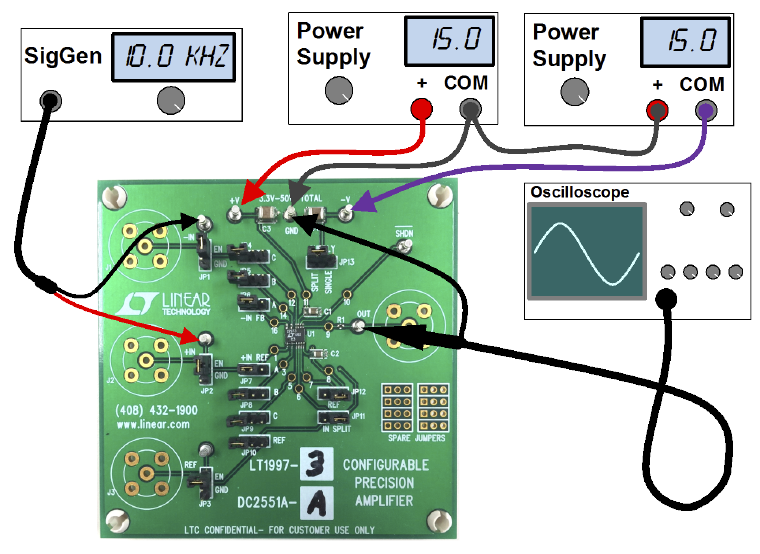

Demonstration Circuit 2551A is a Configurable Precision Amplifier featuring the LT1997.

The DC2551A-A supports the LT1997-3 version.

This demo board provides a rapid evaluation tool with jumpers providing the typical interconnection options that facilitate setting the pin-strapped internal gain configuration. The LT1997 is unusual in that it may be powered from a low voltage (down to 3.3V) while it accepts sign particularly high supply voltages, up to 50V. Connection points are provided to wire the amplifier in other configurations besides those possible with the jumpers alone.

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
