LT1996
量产精准、100μA 增益可选放大器
- 产品模型
- 16
概述
- 可通过引脚将该器件配置成差分放大器、反相放大器和同相放大器
- 差分放大器
- 增益范围：9 至 117
- CMRR > 80dB
- 同相放大器
- 增益范围：0.008 至 118
- 反相放大器
- 增益范围：–0.08 至 –117
- 增益误差 < 0.05%
- 增益漂移：< 3ppm/°C
- 宽电源电压范围：单 2.7V 至分离型 ±18V
- 微功率操作：100µA 电源电流
- 输入失调电压：50µV (最大值)
- 增益带宽乘积：560kHz
- 轨至轨输出

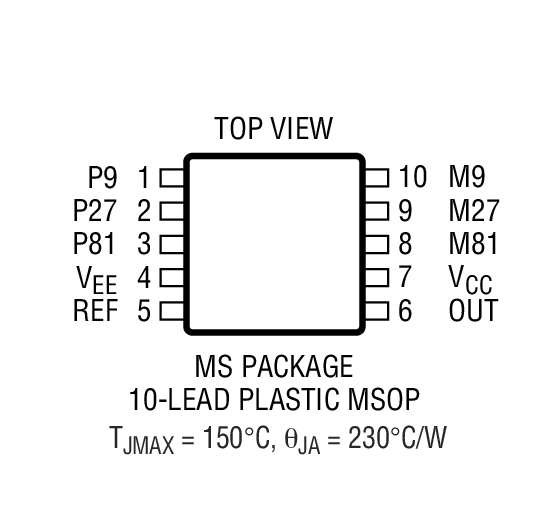

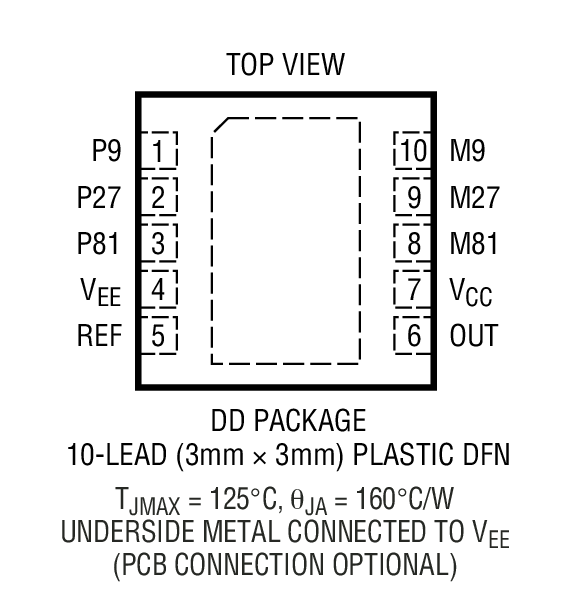

- 节省空间的 10 引脚 MSOP 封装和 DFN 封装

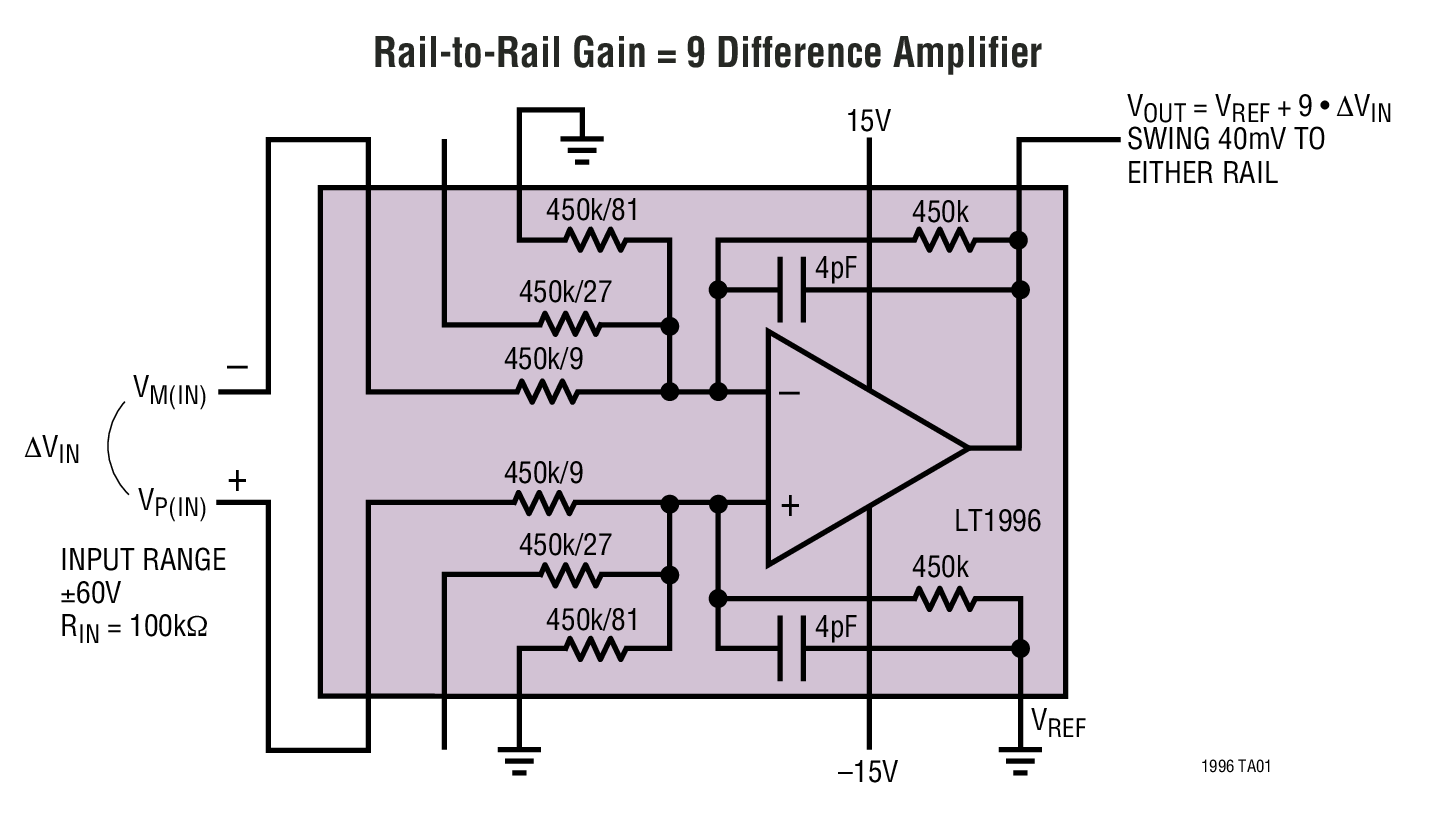

LT®1996 将一个精准型运算放大器和 8 个精准电阻器集成为一个单芯片解决方案，以实现电压的准确放大。可在未采用任何外部组件的情况下获得数值为 –117 至 118 的增益和一个 0.05% 的增益准确度。该器件尤其适合用作一个差动放大器，此时，其卓越的电阻器匹配性能将实现一个大于 80dB 的共模抑制比。
该放大器具有一个 50µV 的最大输入失调电压和一个 560kHz 的增益带宽乘积。该器件可依靠介于 2.7V 至 36V 之间的任何电源电压工作，当采用一个 5V 电源时，其仅吸收 100µA 的电源电流。输出摆幅在任一个电源轨的 40mV 之内。

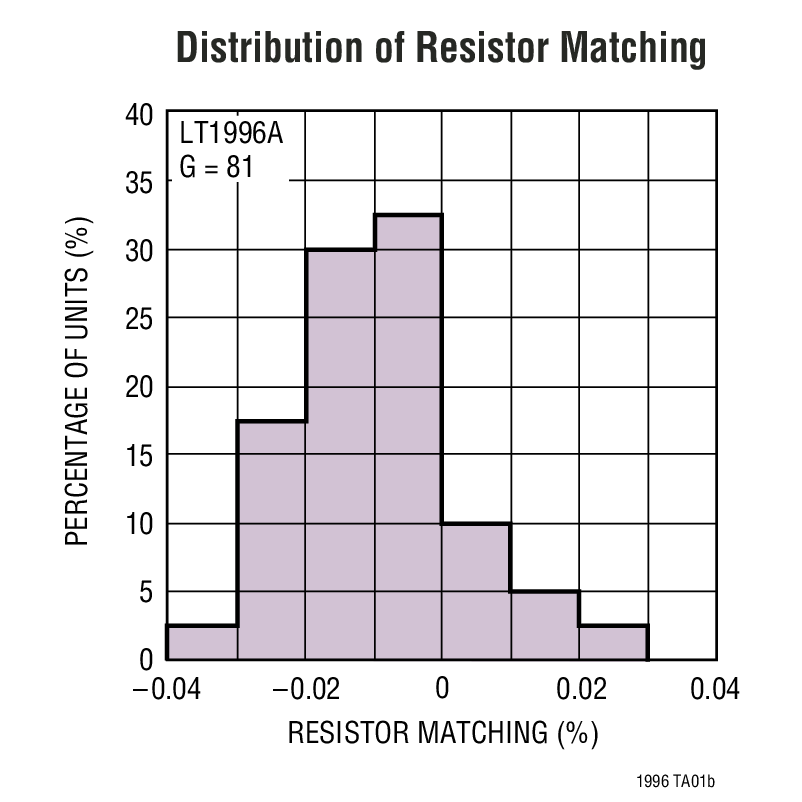

内部电阻器具有卓越的匹配特性；其匹配偏差在整个工作温度范围内为 0.05%，保证的匹配温度系数小于 3ppm/°C。另外，这些电阻器还能在电压变化的情况下保持极佳的稳定性，从而实现了一个小于 10ppm 的非线性度。
LT1996 全面规格在 5V 和 ±15V 电源以及 –40°C 至 85°C 的温度范围。该器件采用节省空间的 10 引脚 MSOP 封装和 DFN 封装。如果需要的是具有 –13 至 14 可选增益的放大器，请参见 LT1991 的产品手册。
Applications
- 手持式仪表
- 医疗仪表
- 应变仪放大器
- 差分至单端转换
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1996ACDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1996ACDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1996ACMS#PBF | 10-Lead MSOP | ||
| LT1996ACMS#TRPBF | 10-Lead MSOP | ||
| LT1996AIDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1996AIDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1996AIMS#PBF | 10-Lead MSOP | ||
| LT1996AIMS#TRPBF | 10-Lead MSOP | ||
| LT1996CDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1996CDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1996CMS#PBF | 10-Lead MSOP | ||
| LT1996CMS#TRPBF | 10-Lead MSOP | ||
| LT1996IDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1996IDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1996IMS#PBF | 10-Lead MSOP | ||
| LT1996IMS#TRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2) |
||
| LT1996ACMS#PBF | 量产 | |
| LT1996ACMS#TRPBF | 量产 | |
| LT1996AIMS#PBF | 量产 | |
| LT1996AIMS#TRPBF | 量产 | |
| LT1996CMS#PBF | 量产 | |
| LT1996CMS#TRPBF | 量产 | |
| LT1996IMS#PBF | 量产 | |
| LT1996IMS#TRPBF | 量产 | |
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LT1996ACMS#PBF | 量产 | |
| LT1996ACMS#TRPBF | 量产 | |
| LT1996AIMS#PBF | 量产 | |
| LT1996AIMS#TRPBF | 量产 | |
| LT1996CMS#PBF | 量产 | |
| LT1996CMS#TRPBF | 量产 | |
| LT1996IMS#PBF | 量产 | |
| LT1996IMS#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- LT1996
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
