LT1993-4

900MHz、低失真、低噪声差分放大器 / ADC 驱动器 (AV = 4V/V)

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 900MHz -3dB 带宽
  • 4V/V (12dB) 的固定增益
  • 低失真:
    40dBm OIP3,-73dBc HD3 (70MHz 2VP-P)
    51dBm OIP3,-94dBc HD3 (10MHz 2VP-P)
  • 低噪声:14.5dB 噪声指数 (NF),en = 2.35nV/√Hz (70MHz)
  • 差分输入和输出
  • 额外的滤波输出
  • 可调的输出共模电压
  • DC 或 AC 耦合操作
  • 所需的支持电路极少
  • 仅高 0.75mm 的小外形 16 引脚 3 x 3 QFN 封装
更多细节
show more Icon

LT®1993-4 是一款低失真、低噪声差分放大器 / ADC 驱动器,适用于从DC 至 900MHz 的应用。LT1993-4 专为简单易用而设计,所需的支持电路极少。异常低的输入参考噪声和低失真分量 (采用单端或差分输入) 使得 LT1993-4 成为一款适合驱动高速 12 位和 14 位 ADC 的卓越解决方案。除了正常的未滤波输出 (+OUT 和 –OUT) 之外,LT1993-4 还具有一个内置的 175MHz 差分低通滤波器和一对额外的滤波输出 (+OUTFILTERED、–OUTFILTERED),以减少驱动高速 ADC 时所需采用的外部滤波组件。输出共模电压可容易地通过 VOCM 引脚设定,因而能在许多应用中免除输出变压器或 AC 耦合电容器。

LT1993-4 专为满足通信收发器应用的严苛要求而设计。该器件可用作一个差分 ADC 驱动器、一个通用的差分增益部件,或在任何其他要求进行差分驱动的应用中使用。在那些需要在低至 DC 的频率条件下运行的数据采集系统中,可以使用 LT1993-4。

LT1993-4 依靠一个 5V 电源工作,电流消耗为 100mA。该器件采用紧凑型 16 引脚 3 x 3 QFN 封装,并可在 –40°C 至 85°C 的温度范围内工作。

应用

  • 针对以下应用的差分 ADC 驱动器:
    成像
    通信
  • 差分驱动器 / 接收器
  • 单端至差分转换
  • 差分至单端转换
  • 电平移位
  • IF 采样接收机
  • SAW 滤波器接口 / 缓冲

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1993CUD-4#PBF
  • HTML
  • HTML
LT1993CUD-4#TRPBF
  • HTML
  • HTML
LT1993IUD-4#PBF
  • HTML
  • HTML
LT1993IUD-4#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

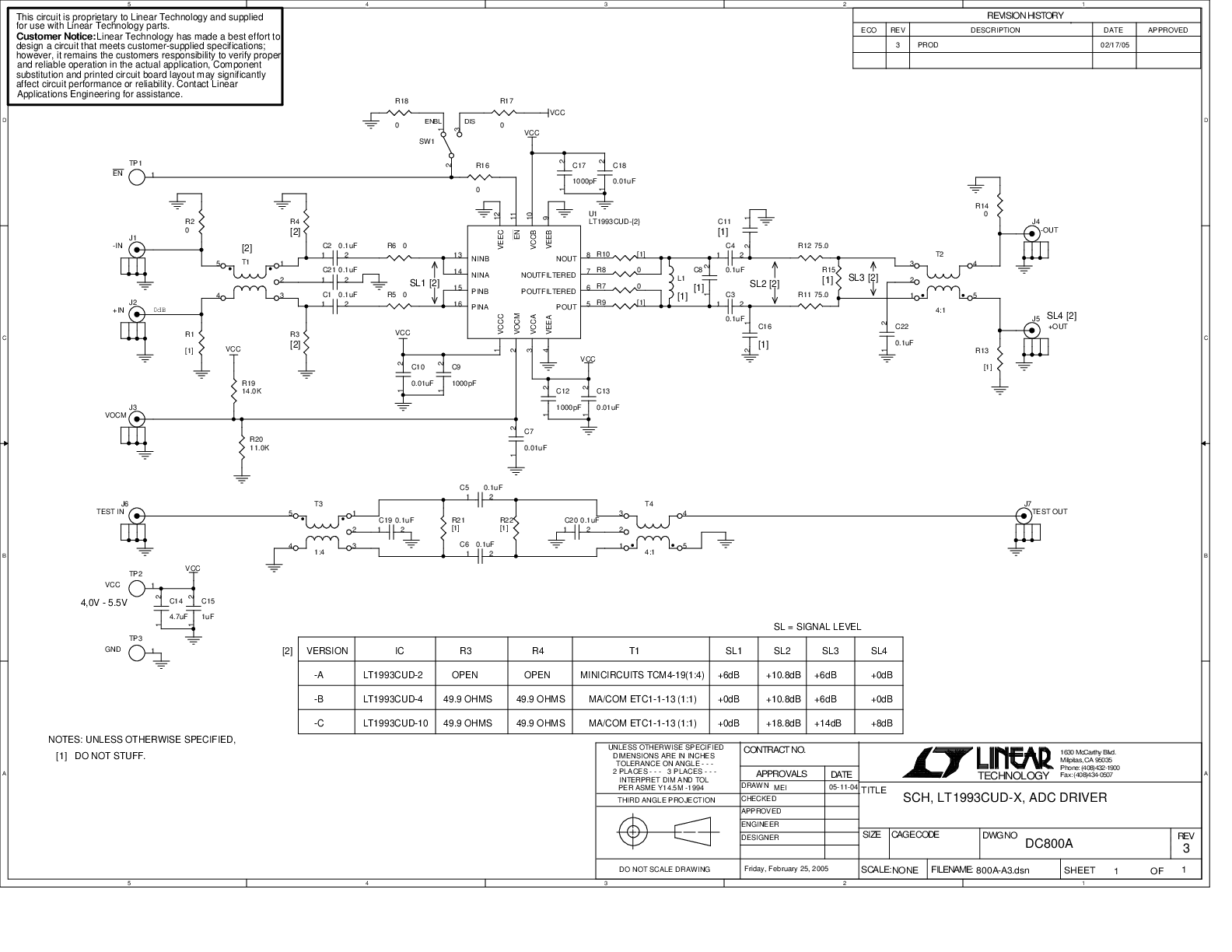

DC800A-B

LT1993CUD-4 | 900MHz diff In/Out ADC Driver

reference details image

DC900A-02U

Combo Demo Board for LTC2255 and LT1993-4 (12dB) Requires DC718
