概览

优势和特点

  • 低输入失调电压:500µV (最大值)
  • 输出可摆动至偏离 V达 10mV (最大值)
  • 轨至轨输入和输出
  • 微功率:每个放大器的电源电流为 50µA (最大值)
  • Over-The-Top® 输入共模范围扩展至 V 以上达 44V (这与 V+ 无关)
  • 技术规格针对 3V、5V 和 ±15V 电源而拟订
  • 高输出电流:20mA
  • 输出可利用输出补偿网络驱动 10,000pF
  • 反向电池保护至 18V
  • 无电源排序问题
  • 高电压增益:1500V/mV
  • 高 CMRR:98dB
  • 无相位反转
  • 增益带宽乘积:200kHz
  • 纤巧型 3mm x 3mm x 0.8mm DFN 封装

产品详情

LT®1490A / LT1491A 是双通道和四通道运放,具有一个 500µV (最大值) 的低输入失调电压。LT1490A / LT1491A 可采用全单电源和分离电源工作 (总电压为 2V 至 44V),每个放大器吸收的静态电流仅为 40µA。这些放大器具有反向电源保护功能;在高达 18V 的反向电源电压条件下,其吸收电流几乎为零。LT1490A / LT1491A 的输入范围包括两个电源以及至两个电源的输出摆幅。与大多数微功率运放不同,LT1490A / LT1491A 能驱动重负载;其轨至轨输出驱动 20mA。LT1490A / LT1491A 具有稳定的单位增益,并能在使用任选的 0.22µF 和 150Ω 补偿网络时驱动高达 10,000 pF 的全容性负载。

LT1490A / LT1491A 具有一个独特的输入级,该输入可在高于正电源的电压下运作并保持高阻抗状态。输入可接受 44V (差分及共模) 电压,即使在使用一个 3V 电源工作时也不例外。内置电阻器可针对低于负电源达 15V 的故障提供输入保护。当输入低于 V 达 15V 或高于 V 达 44V 时,不会发生相位反转 (这与 V+ 无关)。

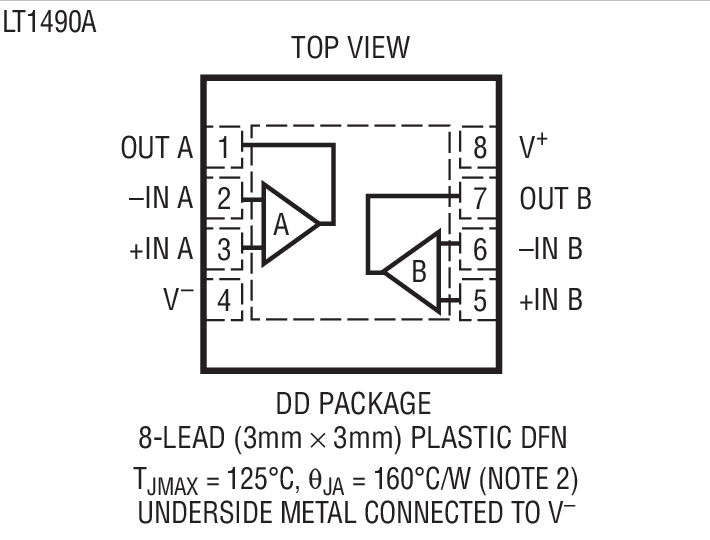

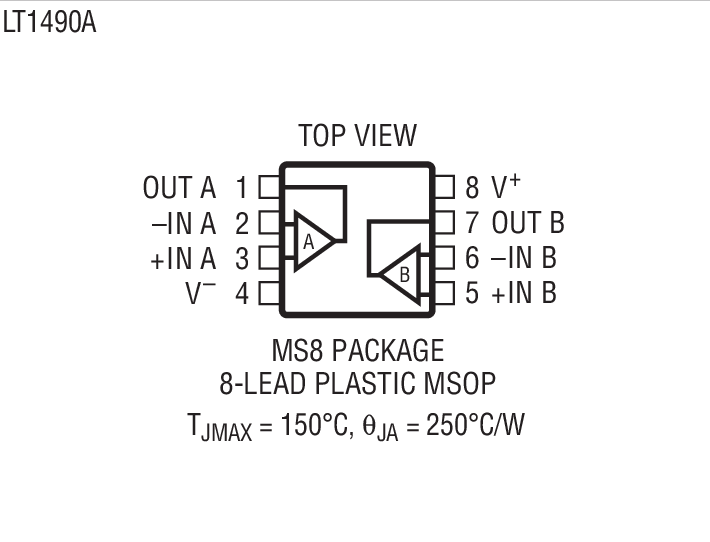

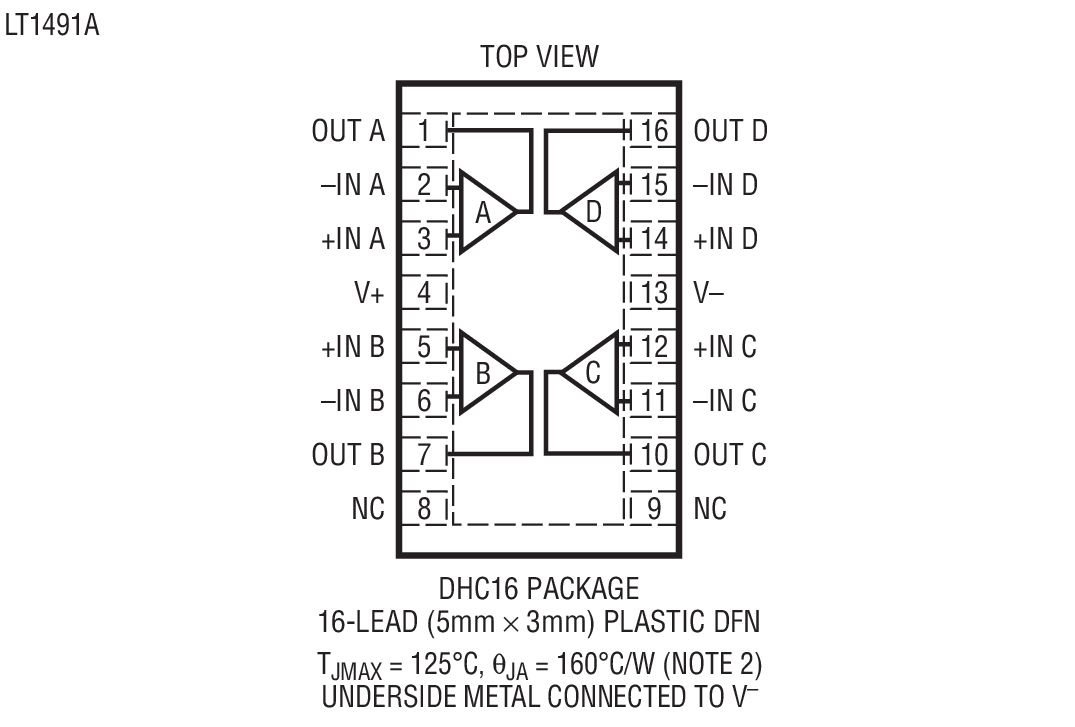

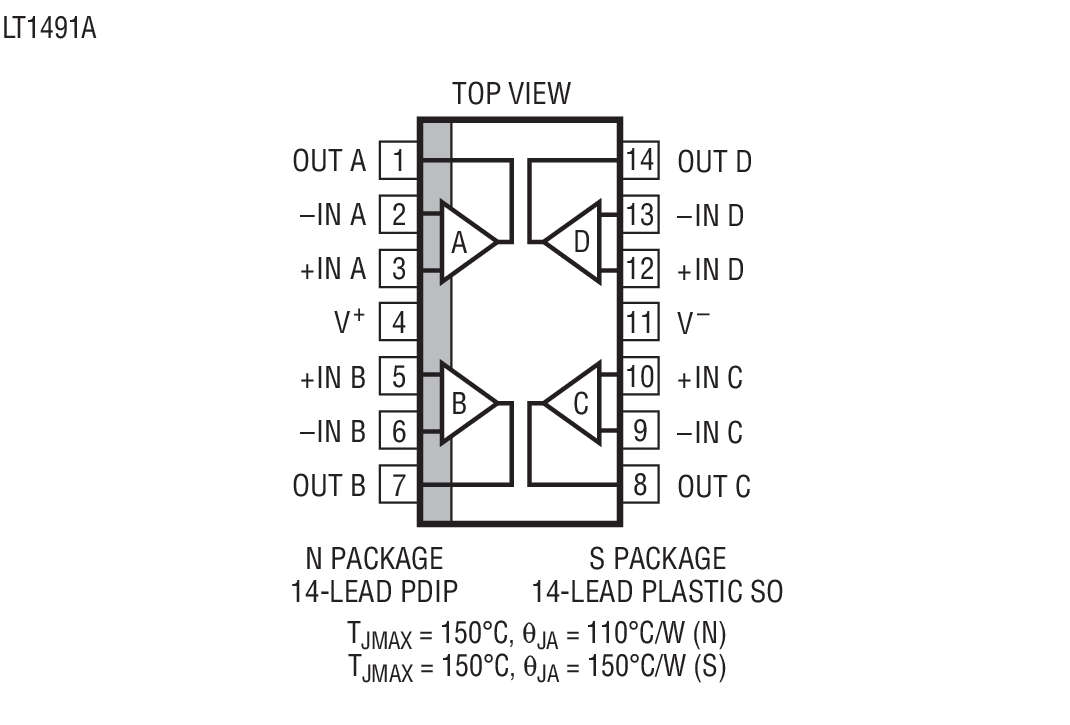

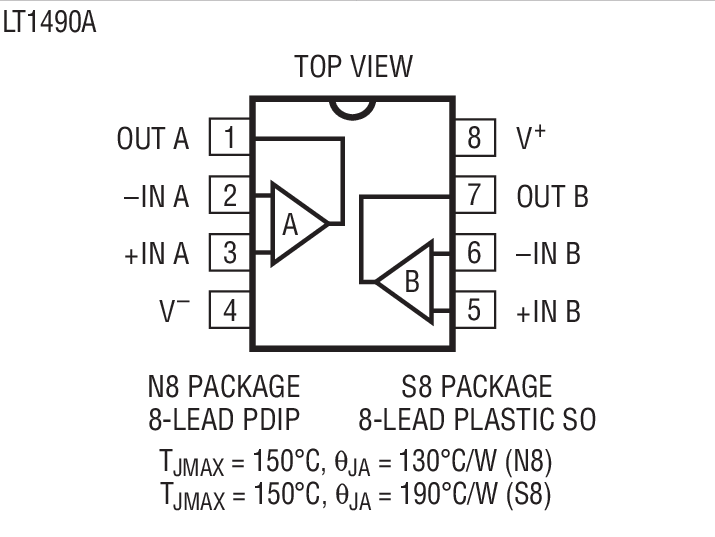

LT1490A 双通道运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用,LT1490A 可提供 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。四通道器件 LT1491A 采用 14 引脚 SO、PDIP 和 5mm x 3mm x 0.8mm DFN 封装。



应用

  • 电池或太阳能供电型系统
    • 便携式仪表
    • 传感器调理
  • 电源电流检测

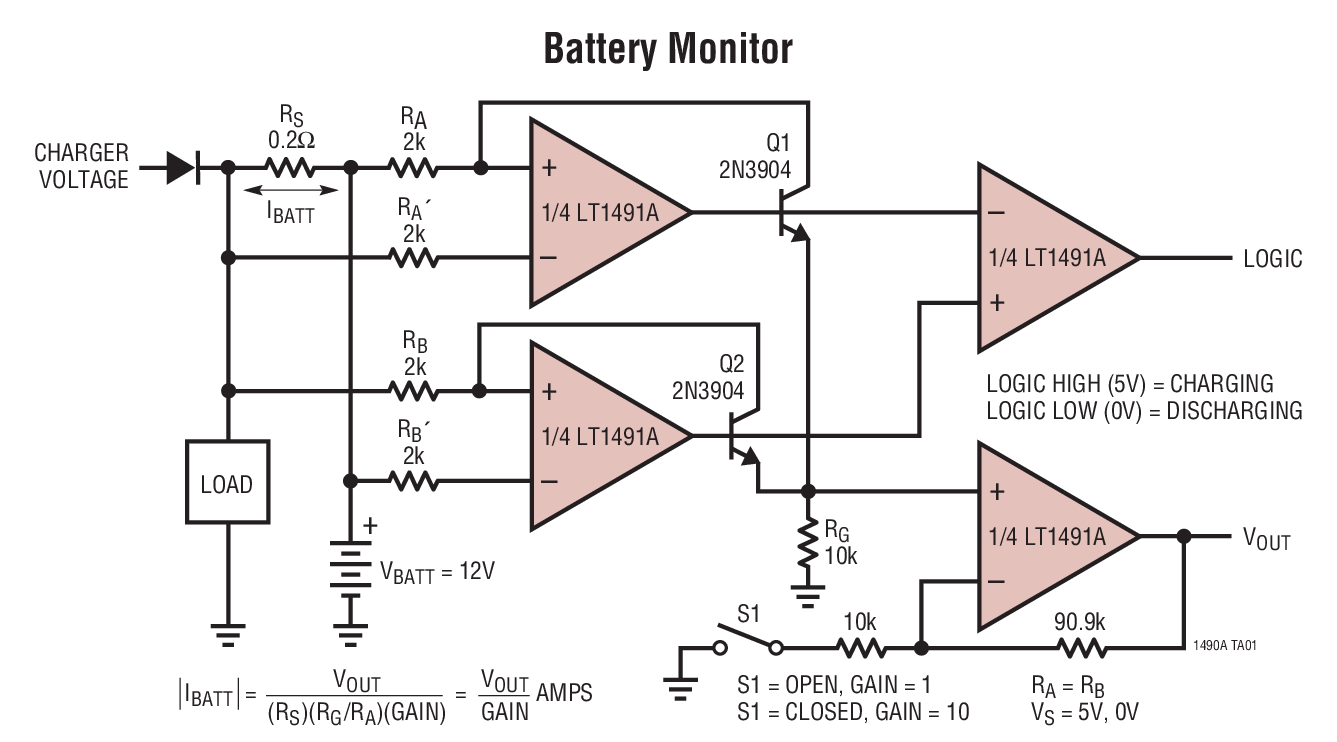

  • 电池监视
  • 微功率有源滤波器
  • 4mA 至 20mA 发送器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
