概览
优势和特点
- 250mA 最小输出驱动电流
- 60MHz 带宽，AV = 2，RL = 100Ω
- 900V/μs 转换速率，AV = 2，RL = 50Ω
- 0.02% 差分增益，AV = 2，RL = 30Ω
- 0.17°差分相位，AV = 2，RL = 30Ω
- 高输入阻抗，10MΩ
- 停机模式：每个放大器的 IS < 200μA
- 可在采用 CL = 10,000pF 时保持稳定
产品详情
LT®1207 是 LT1206 高速电流反馈放大器的双通道版本。和 LT1206 一样，该双通道器件中的每个电流反馈放大器 (CFA) 都具有卓越的视频特性：60MHz 带宽、250mA 最小输出驱动电流、400V/μs 最小转换速率、低差分增益 (0.02% 典型值) 和低差分相位 (0.17° 典型值)。LT1207 包括一个用于任选补偿网络的引脚，该补偿网络可针对重的容性负载稳定放大器。这两款放大器均拥有热限制和电流限制电路，可保护器件免受故障情况的损坏。这些能力使得 LT1207 非常适合驱动麻烦棘手的负载，例如：视频或数字通信系统中的电缆。
该器件的操作全面规格在 ±5V 至 ±15V 电源。每个放大器的电源电流通常为 20mA。两个微功率停机控制器可把每个放大器置于一种高阻抗低电流模式，从而使每个放大器的电源电流减小至 200μA。对于带宽缩减的应用，可通过增设一个与停机引脚相串联的电阻器以降低电源电流。

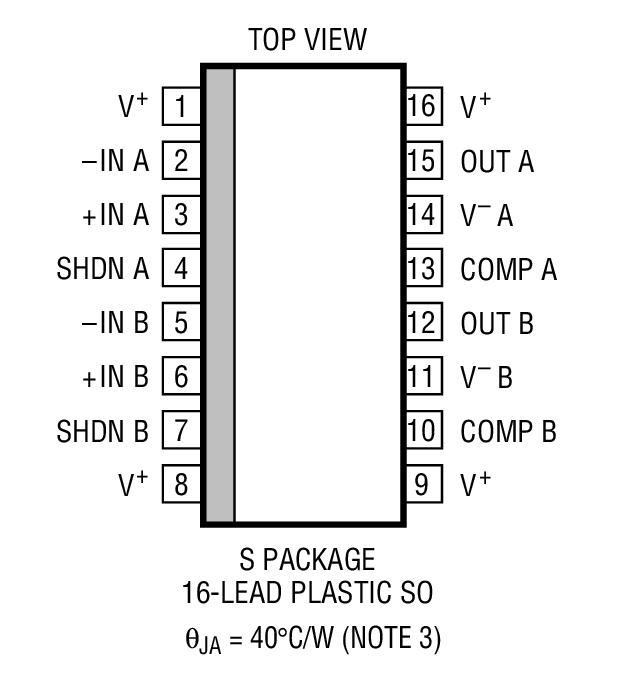

LT1207 运用凌力尔特的互补双极型工艺制造，并采用低热阻 16 引脚 SO 封装。
Applications
- ADSL / HDSL 驱动器
- 视频放大器
- 电缆驱动器
- RGB 放大器
- 测试设备放大器
- 缓冲器
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。
评估套件 (1)
参考资料
-
R164 Reliability Data3/23/2018
-
High Voltage Amplifiers9/10/2013
-
An Optimized, Low Distortion, Lower Power ADSL Line Driver Using the LT12075/1/1998 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LT1207
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1207CS#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1207CS#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R164 Reliability Data |
