概览
优势和特点
- 差分或单端增益部件:±10 (20dB)
- –3dB 带宽:35MHz
- 转换速率:500V/μs
- 低成本
- 输出电流:±50mA
- 稳定时间:200ns (至 0.1%)
- 在 10MHz 频率下的 CMRR:45dB
- 差分增益误差:0.2%
- 差分相位误差:0.08°
- 输入幅度限制
- 单 5V 操作
- 可直接驱动电缆
产品详情

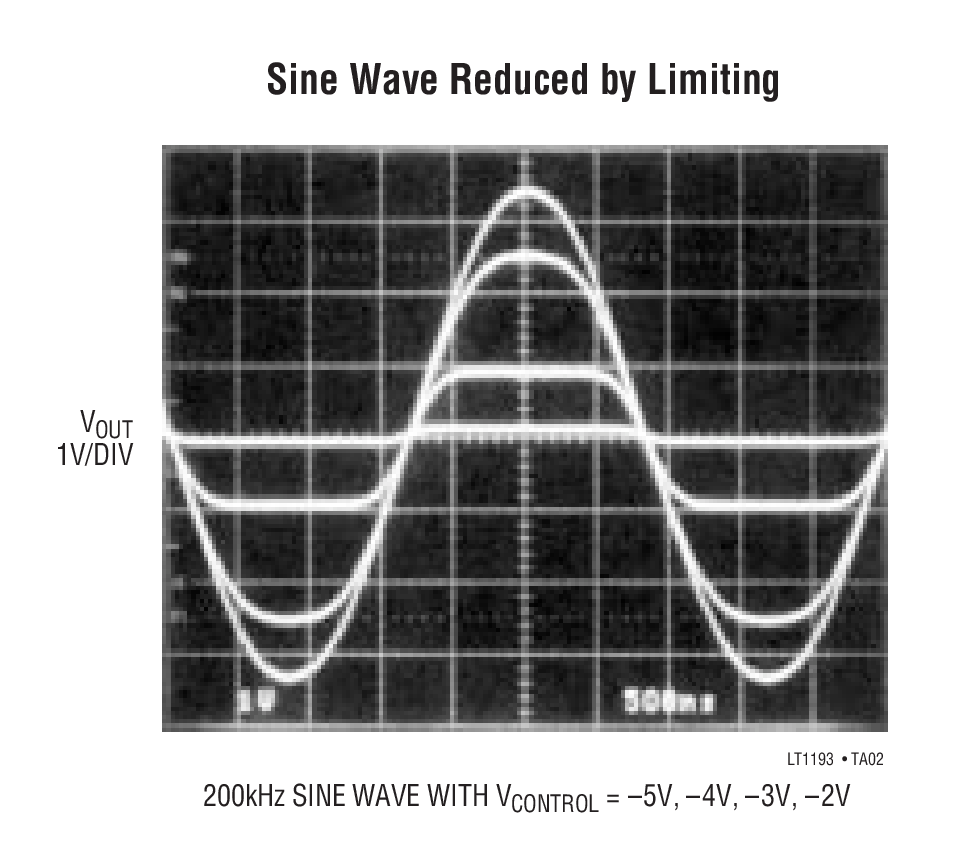

LT®1194 是一款专为采用 ±5V 或单 5V 电源工作而优化的视频差动放大器。该放大器具有一个 20dB 的固定增益,并拥有可调的输入限制功能以控制严酷的过驱动应用。此器件具有独立的高输入阻抗正 (+) 和负 (–) 输入,并可在差分或单端配置中使用。
LT1194 的 500V/μs 高转换速率、35MHz 宽带宽和 ±50mA 输出电流使其非常适合直接驱动电缆。对于视频或需要速度、准确度和低成本的应用,这款通用放大器是简单易用的。

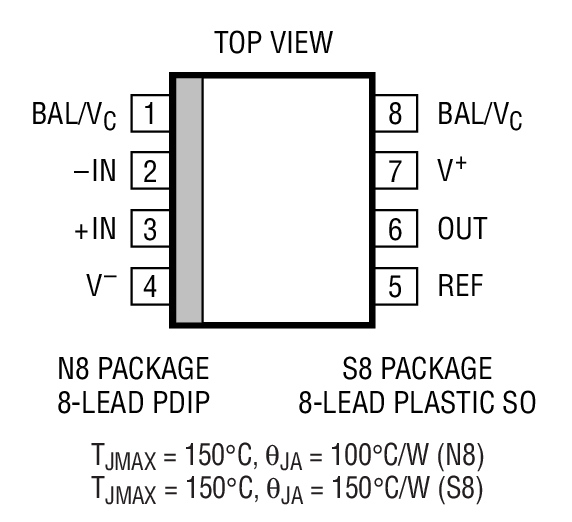

LT1194 采用 8 引脚 PDIP 封装和 SO 封装。
应用
- 线路接收器
- 视频信号处理
- 增益限制
- 振荡器
- 磁带和磁盘驱动系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
