概览

优势和特点

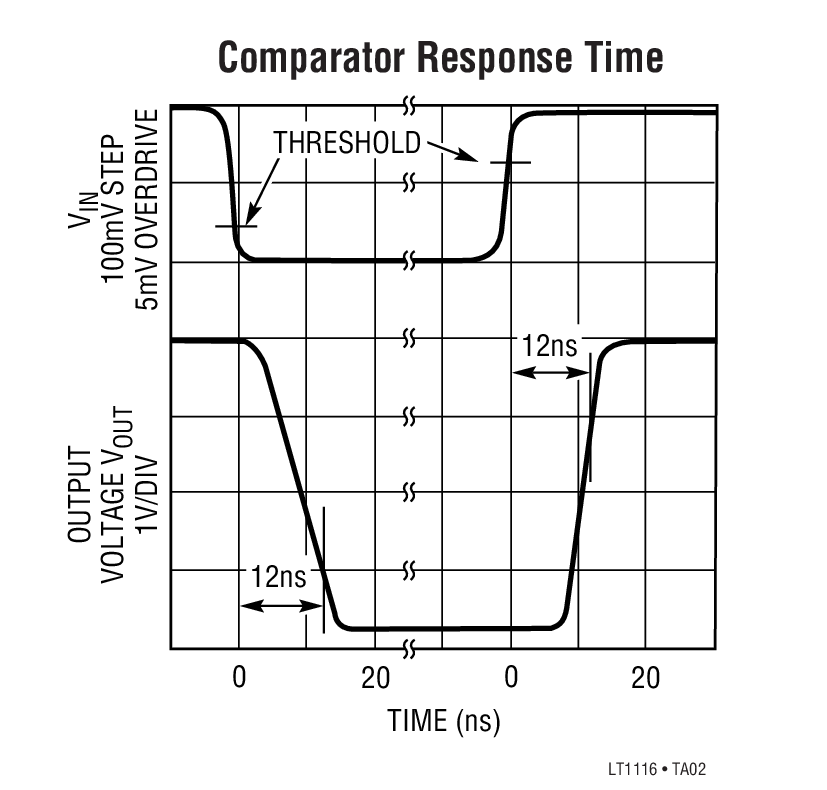

  • 超快 (12ns 典型值)
  • 可采用单 5V 电源或双 ±5V 电源供电运作
  • 输入共模扩展至负电源
  • 没有最小输入摆率要求
  • 互补型 TTL 输出
  • 输入能超过正电源达 15V,并不会损坏比较器
  • 低偏移电压
  • 引脚可兼容 LT1016
  • 输出锁存能力

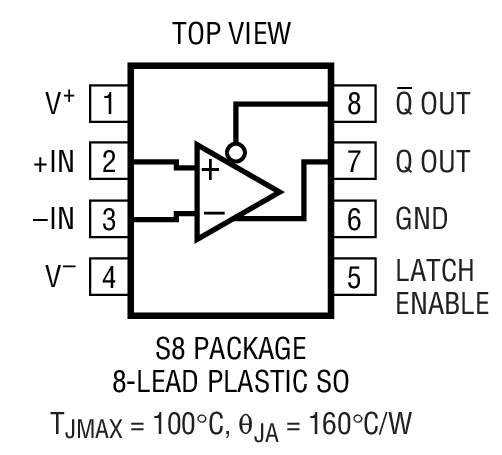

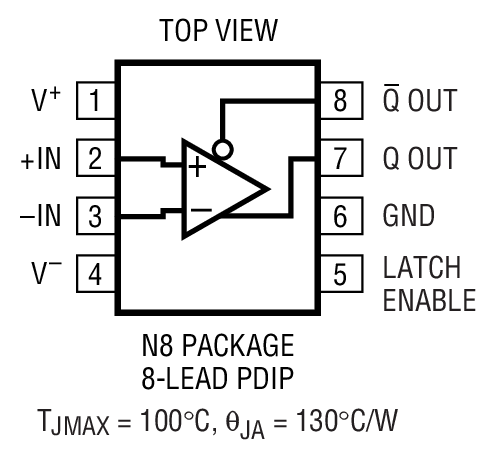

  • 采用 8 引脚 PDIP 和 SO 封装

产品详情

LT®1116 是一款超快 (12ns) 比较器,设计用于检测靠近负电源的信号。输入共模范围从低于正电源 2.5V 扩展到低至负电源轨。和 LT1016 一样,这款比较器也是专为直接与具有互补型输出的 TTL 逻辑器件相连而特别设计的。该比较器可以依靠单 5V 电源或双 ±5V 电源供电运作。严格的偏移电压规格和高增益允许 LT1116 在高精度应用中使用。

LT1116 专为针对众多的工作条件改善速度和稳定性而设计。输出级在两个方向中均提供了有源驱动以为 TTL 逻辑或无源负载实现较大速度,而且它还具有极小的交叉传导电流。与其他的快速比较器不同,LT1116 即使面对通过有源区的缓慢转换也能保持稳定,这就免除了规定一个最小输入摆率的需要。

LT1116 具有一个内部 TTL 兼容型锁存器,用于保存输出端上的数据。只要锁存引脚保持高电平,该锁存器就将保持数据。负电源电压的变化对增益、偏移和负电源电流等器件参数不会产生显著的影响。


应用

  • 高速 A/D 转换器
  • 零交叉检测器
  • 开关稳压器的电流检测
  • 扩展范围电压 (V) 至频率 (F) 转换器
  • 快速脉冲振幅 / 宽度鉴别器
  • 高速触发器
  • 线路接收器
  • 高速采样电路
