LT1011
量产电压比较器
- 产品模型
- 8
概述
- 引脚与 LM111 系列器件兼容
- 保证输入偏移电压：0.5mV (最大值)
- 保证输入偏置电流：25nA (最大值)
- 保证输入偏移电流：3nA (最大值)

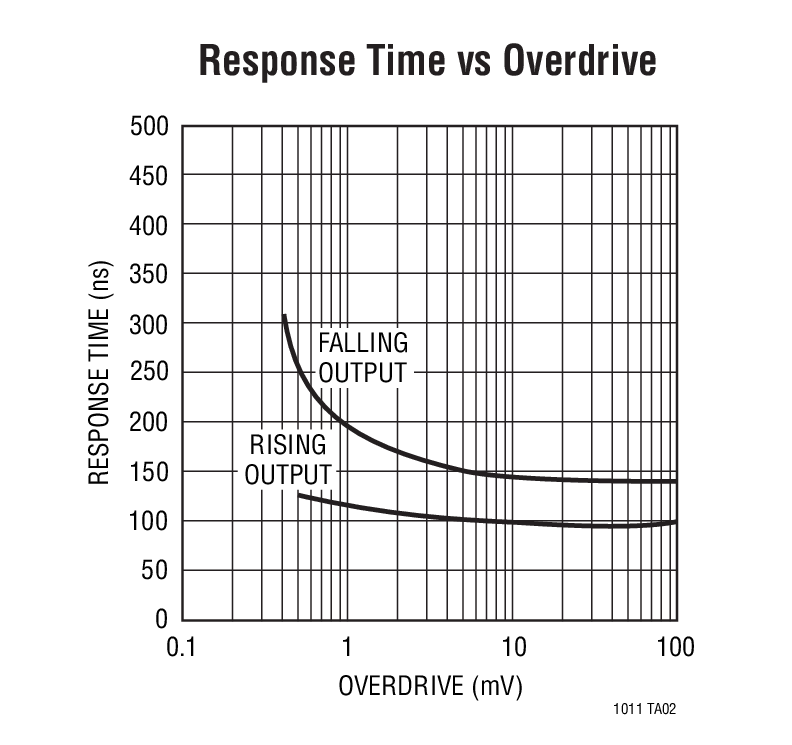

- 保证响应时间：250ns (最大值)
- 保证电压增益：200,000 (最小值)
- 50mA 输出供电或吸收电流
- ±30V 差分输入电压
- 技术规格完全针对单 5V 工作电源而拟订

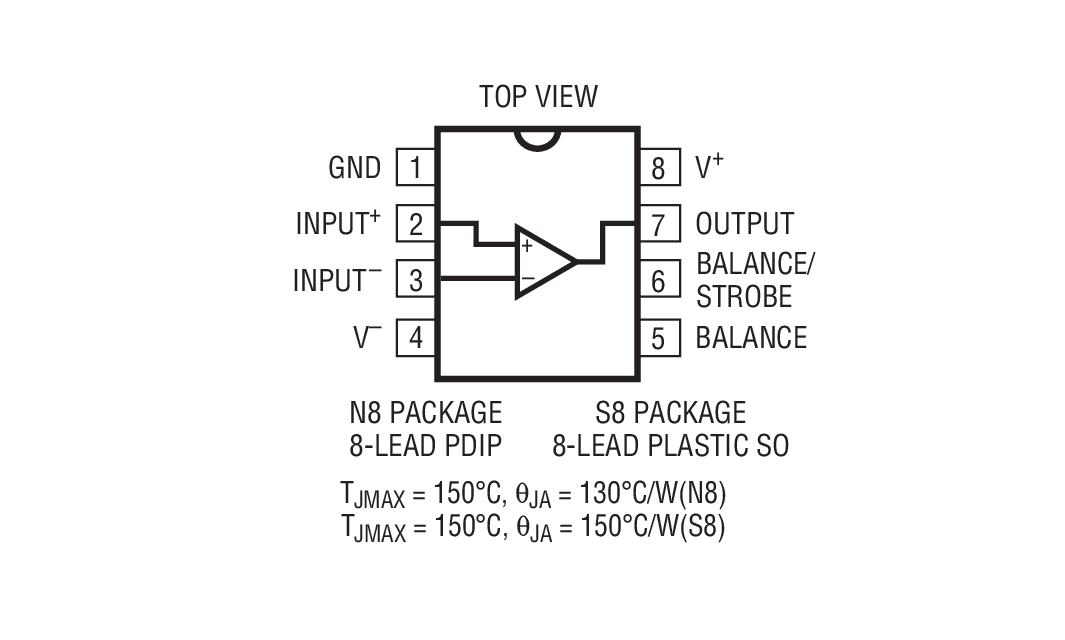

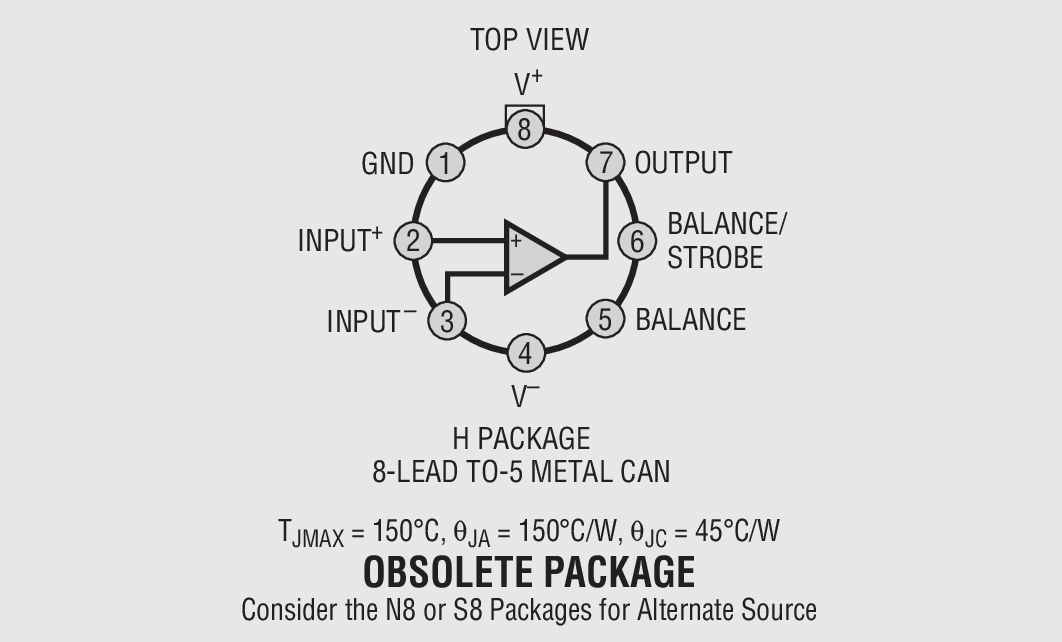

- 采用 8 引脚 PDIP 和 SO 封装
LT®1011 是一款通用型比较器，其输入特性明显优于 LM111。虽然它的引脚与 LM111兼容，但其偏置电流和偏移电压分别比 LM111 低 4 倍和 6 倍，而电压增益则高出 5 倍。偏移电压漂移 (一项早先未做规定的参数) 保证为 15μV/°C。此外，电源电流也降低了 2 倍，且无速度损失。当遭遇很强的过驱动情况时，LT1011 的速度要比 LM111 高出几倍。而且，其 DC 参数和响应时间规格完全针对采用单 5V 工作电源时的条件而拟订。LT1011 保留了 LM111 所有的通用功能，包括单 3V 至 ±18V 电源操作，以及一个具 50mA 电流供应 / 吸收能力的浮动晶体管输出。该器件能够驱动参考于地、负电源或正电源的负载，并规定在 V－ 和集电极输出之间高达 50V。可允许一个高达满电源电压的差分输入电压 (即使在采用 ±18V 电源的情况下也不例外)，从而使得能够利用简单的二极管箝位电路将输入箝位至电源电压。
Applications

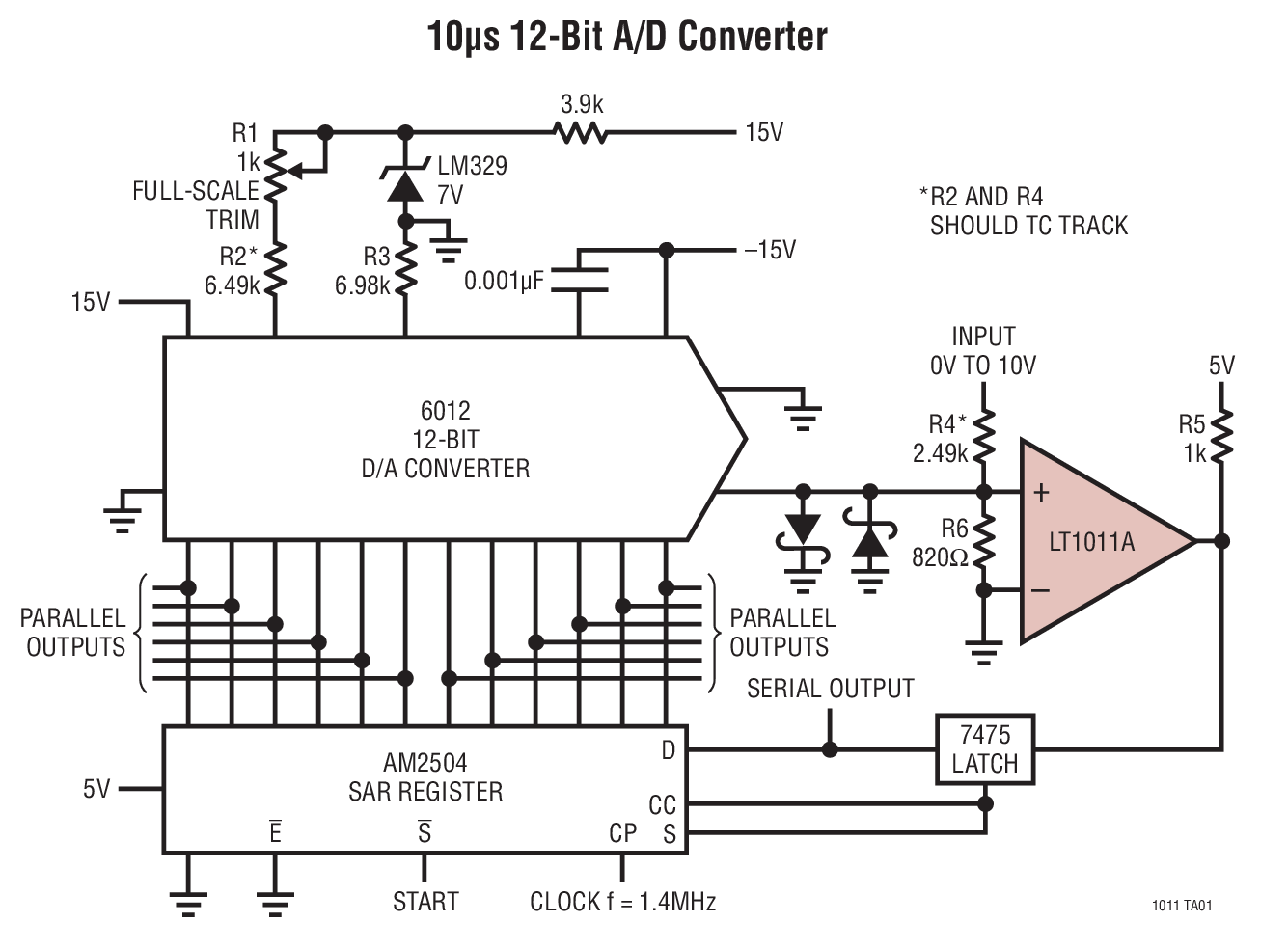

- SAR 型 A/D 转换器
- 电压至频率转换器
- 精准 RC 振荡器
- 峰值检波器
- 电动机速度控制
- 脉冲发生器
- 继电器 / 灯驱动器
参考资料
数据手册 1
可靠性数据 1
应用笔记 12
设计笔记 2
