概览
优势和特点
- 小信号增益：58 dB（典型值）
- 饱和输出功率：43 dBm（典型值）
- 输出IP3：48 dBm（典型值）
- 噪声系数：6 dB（最大值）
- 采用12 V和28 V电源供电
- 内置偏置序列
- 使能引脚提供关断功能
产品详情
HMC7748是一款多级功率放大器(PA)，在2 GHz至6 GHz的整个频段内提供25 W的饱和输出功率。 它采用12 V电源的功耗为0.7 A，采用28 V电源的最大功耗为4 A。 可接受高达−8 dBm的输入信号，模块具有60 dB的小信号增益。12 V电源采用内部调节并产生栅极偏置所需的负电压。 内置偏置序列可以避免在无负电压的情况下施加放大器级漏极电压，如果在未施加12 V电源的情况下施加28 V电源电压，可保护放大器。
除非引脚拉至地，外部使能引脚可使模块保持关断模式。 该引脚可在无周期供电的情况下打开和关闭放大器。
应用
- 电信基础设施
- 测试仪器仪表
- 军事
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。
参考资料
-

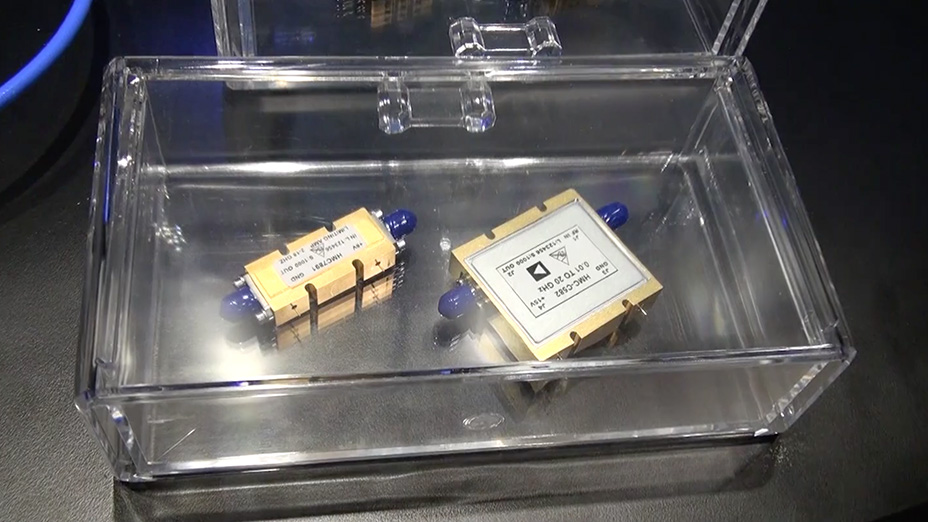

氮化镓放大器10/15/2018 -
宽带高动态范围PA模块10/15/2018
