HMC717

过期

低噪声放大器，采用SMT封装，4.8 - 6.0 GHz

数据手册 产品选型表
Viewing:

概述

  • 噪声系数： 1.1 dB
  • 增益： 16.5 dB
  • 输出IP3： +31.5 dBm
  • 单电源： +3V至+5V
  • 16引脚3x3mm QFN封装： 9 mm²

HMC717LP3E是一款GaAs PHEMT MMIC低噪声放大器，非常适合固定无线和LTE/WiMAX/4G基站前端接收机，工作频率范围为4.8至6.0 GHz。 该放大器经过优化，采用+5V单电源时提供1.1 dB的噪声系数、16.5 dB的增益和+31.5 dBm的输出IP3。

提供出色的输入和输出回损性能，LNA仅需极少的外部匹配和偏置去耦元件。 HMC717LP3E可在+3V与+5V之间进行偏置，提供外部可调电源电流，设计人员可针对每个应用调整LNA的线性度性能。

应用

  • 固定无线和LTE/WiMAX/4G
  • BTS和基础设施
  • 中继器和毫微微蜂窝
  • 公共安全无线电
  • 接入点

推荐替代产品

HMC717A 推荐用于新设计

低噪声放大器，采用SMT封装，4.8 - 6.0 GHz

HMC717

低噪声放大器，采用SMT封装，4.8 - 6.0 GHz

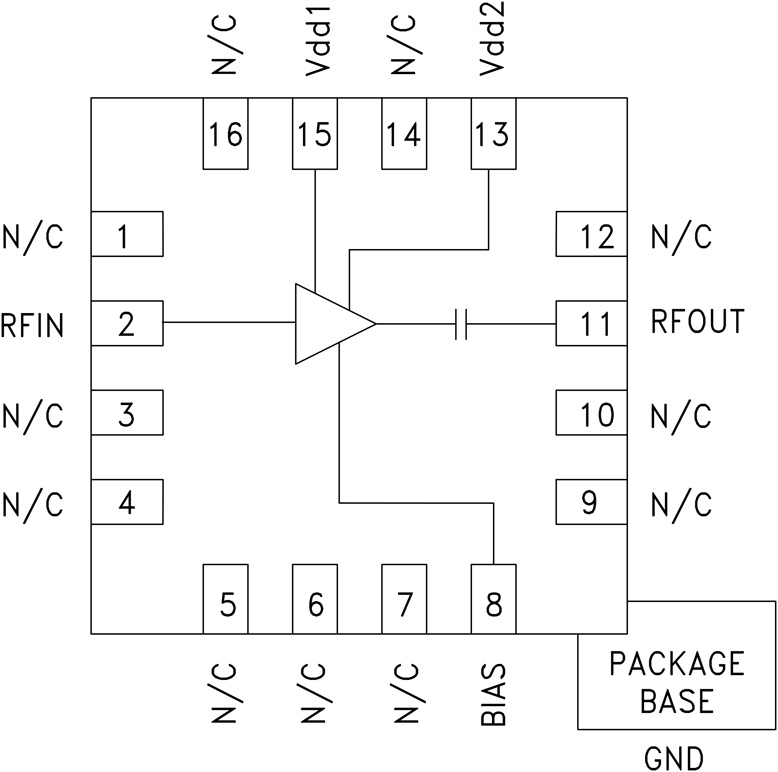

hmc717lp3_fbl
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

停产数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
HMC717A
推荐用于新设计

低噪声放大器，采用SMT封装，4.8 - 6.0 GHz

Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

S-参数 1

评估套件
EVAL-HMC717LP3
HMC717LP3评估板
