HMC307
过期1 dB LSB 5位数字衰减器，采用SMT封装，DC - 4 GHz
Viewing:
概述
- 1 dB LSB步进至31 dB
- 每位单个控制线路
- 误码率：±0.5 dB（典型值）
- 小型QSOP-16封装： 29.4 mm²

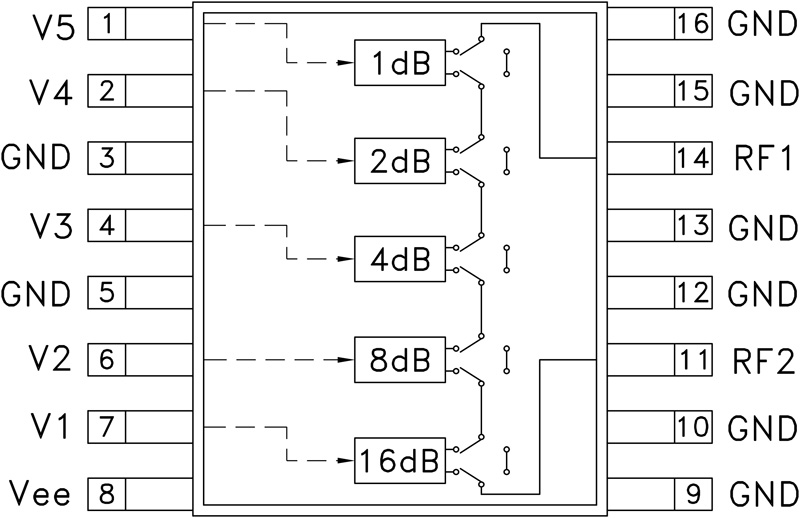

HMC307QS16G(E)是一款宽带5位GaAs IC数字衰减器，采用16引脚QSOP基极接地表贴塑料封装。 工作频率范围为DC到4 GHz，插入损耗低于2 dB典型值。 对于31 dB的总衰减，衰减器位值为1 (LSB)、2、4、8和16 dB。 在± 0.5 dB（典型值）时，衰减精度最佳且IIP3高达+44 dBm。 五位控制电压输入在0和-5V之间切换，用于选择每个衰减状态（每个小于50 uA）。 单个Vee偏置为-5V，工作电压低至DC。 该产品为HMC235QS16G(E)的出色替代器件。
应用
- 蜂窝
- PCS, ISM, MMDS
- 无线本地环路
推荐替代产品
0.1GHz至6.0 GHz、0.5 dB LSB、6位、GaAs数字衰减器
参考资料
应用笔记 1
停产数据手册 1
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| HMC624A | 推荐用于新设计 | 0.1GHz至6.0 GHz、0.5 dB LSB、6位、GaAs数字衰减器 |
工具及仿真模型
S-参数 1
评估套件
HMC307QS16G评估板
