HMC292

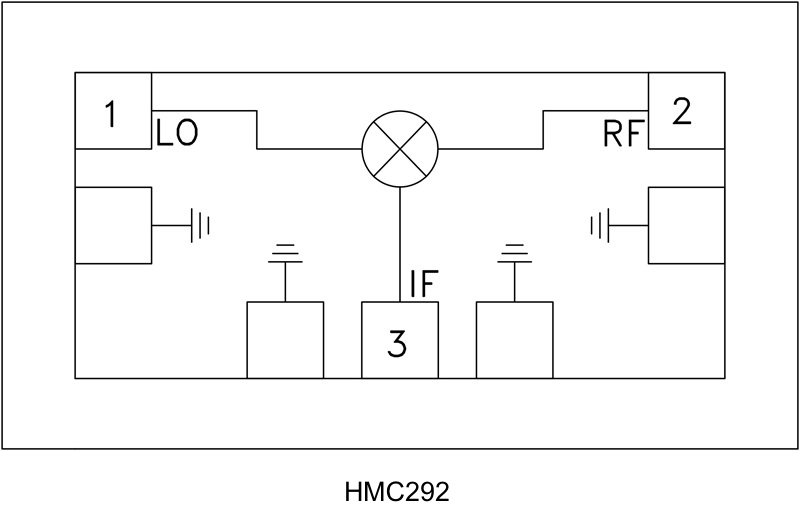

HMC292： GaAs单芯片微波集成电路(MMIC)双平衡混频器芯片，18 GHz至32 GHz

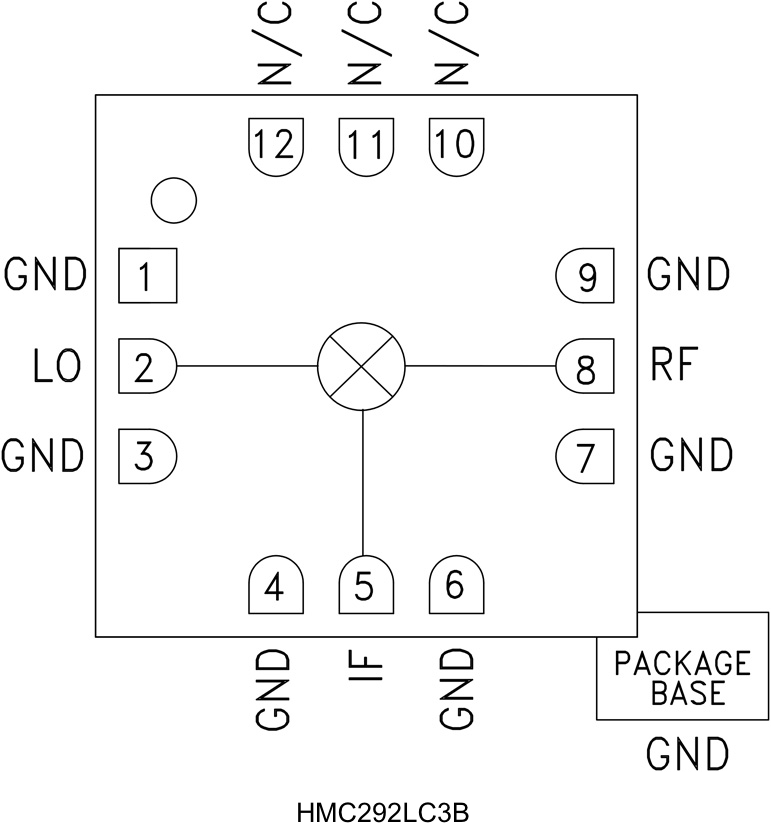

HMC292LC3B： GaAs MMIC双平衡基波混频器，采用表面贴装技术(SMT)，16 GHz至30 GHz

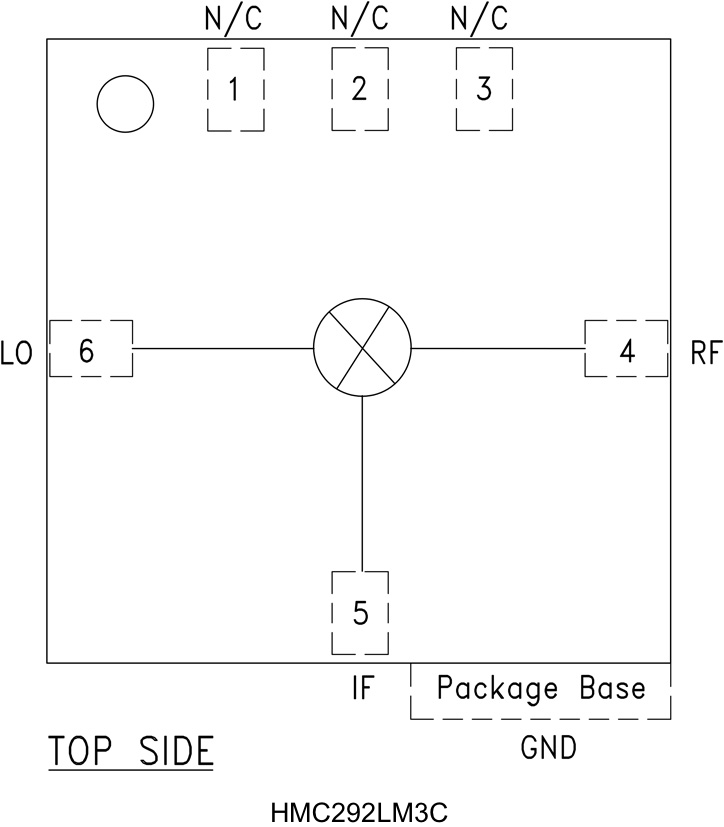

HMC292LM3C： GaAs MMIC双平衡混频器，采用SMT封装，17 GHz至31 GHz

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
S-参数 HMC292 Die S-Parameters Download 21.04 KB S-参数 HMC292LM3C S-Parameters Download 8.38 KB S-参数 HMC292LC3B S-Parameters Download 24.56 KB
产品模型 6
特性
  • 输入IP3
    HMC292: 19 dBm
    HMC292LC3B: 21 dBm
    HMC292LM3C: 19 dBm
  • 本振(LO)至射频(RF)隔离
    HMC292: 38 dB
    HMC292LC3B: 40 dB
    HMC292LM3C: 25 dB to 40 dB
  • 无源： 无需直流偏置
  • 小尺寸(HMC292)： 1.04 mm × 0.58 mm × 0.1 mm
  • 宽中频(IF)带宽(HMC292LC3B)： DC至8 GHz
  • 稳定的1,000 V静电放电(ESD)，1C类(HMC292LC2B)
  • 12引脚陶瓷3 mm × 3 mm SMT封装(HMC292LC3B)： 9 mm2
  • 无引脚SMT封装，25 mm2 (HMC292LM3C)


更多细节
show more Icon

HMC292器件为无源GaAs MMIC双平衡混频器，可用作下变频器或上变频器。 它们采用芯片(HMC292)、符合RoHS标准的无引脚SMT封装(HMC292LC3B)和SMT无引脚芯片载体封装(HMC292LM3C)。 HMC292可用作下变频器或上变频器，芯片面积小至0.66 mm2。 片内巴伦提供出色的隔离性能，无需外部元件和直流偏置。 所有HMC292数据均采用50 Ω测试夹具中的芯片测得，通过直径为0.076 mm (3 mil)、最小长度小于0.31 mm (<12 mils)的焊线连接。 HMC292LC3B采用大于9 dBm的LO驱动电平工作。 所有HMC292LM3C数据均通过安装在50 Ω测试夹具中的非密封型、环氧树脂密封LM3C封装器件获取。 采用HMC292LC3B或HMC292LM3C无需线焊，可以使用表贴制造技术。

应用

  • 微波点对点无线电
  • 点对点无线电
  • 点对多点无线电和甚小孔径终端(VSAT)
  • 本地多点分配系统(LMDS)
  • 卫星通信(SATCOM)
  • 测试设备和传感器
  • 军用最终用途

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
S-参数 HMC292 Die S-Parameters Download 21.04 KB S-参数 HMC292LM3C S-Parameters Download 8.38 KB S-参数 HMC292LC3B S-Parameters Download 24.56 KB
产品模型 6
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

HMC292

文档

2
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/14/2015
英文

HMC292LC3B Data Sheet

打开PDF文件

redirect
605.67 K
download

下载 PDF

PDF Vector

PDF

更新 04/14/2015
英文

HMC292 Die Data Sheet

打开PDF文件

redirect
701.59 K
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
HMC292 CHIPS OR DIE
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC292LC3B 12-Lead LCC (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC292LC3BTR 12-Lead LCC (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC292LC3BTR-R5 12-Lead LCC (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC292LM3C LGA/CASON/CH ARRY SO NO LD
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC292LM3CTR LGA/CASON/CH ARRY SO NO LD
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 24, 2017

- 17_0100

Change in Moisture Sensitivity Level for LM1 and LM3 Packages

HMC292LM3C

最后购买期限

HMC292LM3CTR

最后购买期限

pdf

PCN17_0100_Form

external-icon

xls

Material_Report

Download

1月 11, 2017

- 16_0010

Discontinuance of Select RF and Microwave Products

HMC292

最后购买期限

HMC292LC3B

最后购买期限

HMC292LC3BTR

最后购买期限

HMC292LC3BTR-R5

最后购买期限

HMC292LM3C

最后购买期限

HMC292LM3CTR

最后购买期限

pdf

PDN16_0010_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 24, 2017

- 17_0100

arrow down

Change in Moisture Sensitivity Level for LM1 and LM3 Packages

HMC292LM3C

最后购买期限

HMC292LM3CTR

最后购买期限

pdf

PCN17_0100_Form

external-icon

xls

Material_Report

Download
1月 11, 2017

- 16_0010

arrow down

Discontinuance of Select RF and Microwave Products

HMC292

最后购买期限

HMC292LC3B

最后购买期限

HMC292LC3BTR

最后购买期限

HMC292LC3BTR-R5

最后购买期限

HMC292LM3C

最后购买期限

HMC292LM3CTR

最后购买期限

pdf

PDN16_0010_Form

external-icon

xls

Material_Report

Download
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述
HMC292ALC3B
popup image
Cart

GaAs MMIC基波混频器，14 - 30 GHz

HMC292A-Die
popup image
Cart

14 GHz至32 GHz、GaAs、MMIC、双平衡混频器
评估套件

评估套件 2

EVAL-HMC292LC3B

HMC292LC3B评估板

EVAL-HMC292LM3C

HMC292LM3C评估板

评估套件2

EVAL-HMC292LC3B

HMC292LC3B评估板

EVAL-HMC292LM3C

HMC292LM3C评估板
