HMC1014

过期

GaAs pHEMT MMIC 0.5 W功率放大器，33.5 - 46.5 GHz

数据手册 产品选型表
Viewing:

概述

  • P1dB输出功率： +24.5 dBm
  • Psat输出功率： +27.5 dBm
  • 高增益： 21 dB
  • 输出IP3： +35 dBm
  • 电源电压： Vdd = +6V (500 mA)
  • 50 Ω匹配输入/输出
  • 裸片尺寸： 2.76 x 1.6 x 0.1 mm

HMC1014是一款四级GaAs pHEMT MMIC中等功率放大器裸片，工作频率范围为33.5至46.5 GHz。 该放大器提供21 dB增益，+27.5 dBm饱和输出功率，+6V电源电压(27% PAE)。 OIP3高达+35 dBm，HMC1014适合要求高线性度的军事、空间以及点对点和点对多点无线电应用。 HMC1014放大器I/O内部匹配，方便集成多芯片模块(MCM)。 此处显示的所有数据均采用最短0.31 mm (12 mils)的两条0.025 mm (1 mil)线焊连接的芯片测得。

应用

  • 点对点无线电
  • 点对多点无线电
  • VSAT和SATCOM
  • 军事和太空
HMC1014
GaAs pHEMT MMIC 0.5 W功率放大器，33.5 - 46.5 GHz

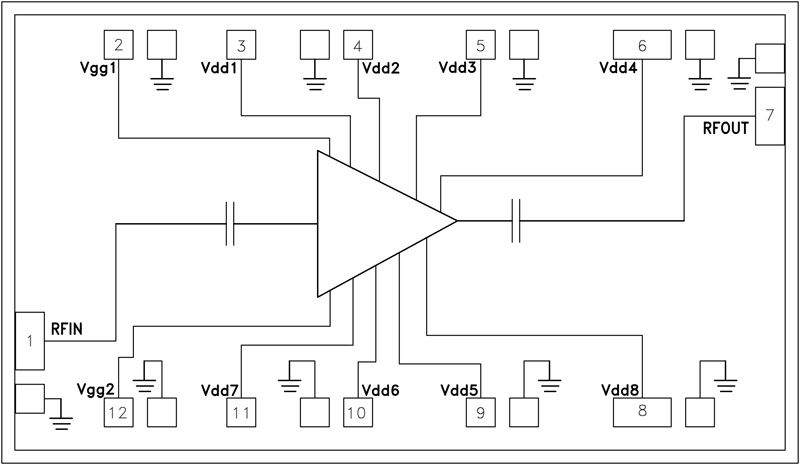

hmc1014_fbl
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

停产数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-参数 1
