HMC-C061

过期

50 Gbps，双边沿触发D型触发器模块

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 支持最高50 Gbps的数据速率
  • 半速率时钟输入(1 MHz - 25 GHz)
  • 输入内部端接50Ω电阻
  • 支持单端或差分操作
  • 极低功耗： 690mW
  • 加性RMS抖动低于200 fs
  • 快速上升和下降时间： <10ps
  • -3.3 V单电源
  • 密封模块： 1.85mm连接器
  • 工作温度范围：-40°C至+70°C

HMC-C061是一款双边沿触发D型触发器(DETDFF)，旨在支持高达50 Gbps的数据传输速率。 该器件在已应用数据速率的一半采样速率下运行。 对于50 Gbps输入数据，最大时钟速率为25 GHz。 时钟输入宽带范围为DC至25 GHz。 在正常工作过程中，数据传输到时钟正边沿和负边沿上的输出端。 HMC-C061的输入信号都通过50欧姆电阻片上端接到地，并支持交流或直流耦合。

HMC-C061差分输出可采用交流或直流耦合。 输出可以直接连接到50 Ω接地端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC-C061采用单个-3.3V直流电源供电，封装在密封模块中，带有1.85mm连接器。

应用

  • OC-768和SDH STM-256设备
  • 最高50 Gbps的串行数据传输
  • 短程、中程和远程光纤应用
  • 宽带测试和测量
HMC-C061
50 Gbps，双边沿触发D型触发器模块

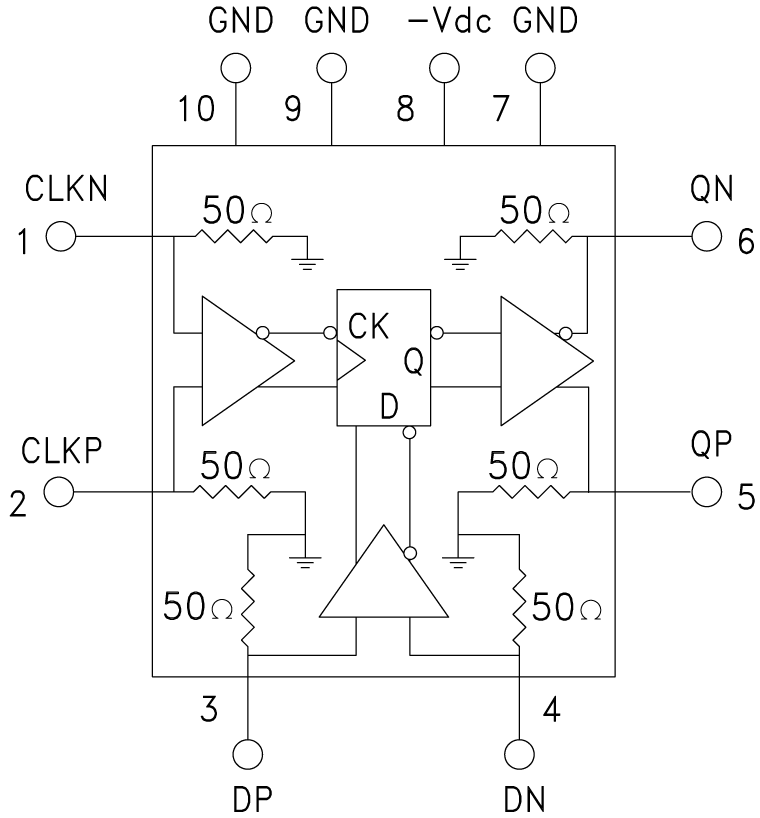

HMC-C061G Functional Block Diagram
