HMC-C034 Data Sheet4/22/2015
概览
优势和特点
- 高输出功率： +13 dBm
- 低输入功耗驱动： 0至+6 dBm
- 100 kHz SSB相位噪声： -130 dBc/Hz
- Fo隔离>30 dBc(Fout = 38 GHz)
- 单电源： +5V (70 mA)
- 密封模块
- 可现场更换的2.92mm连接器
- 工作温度范围为-55°至+85°C
产品详情

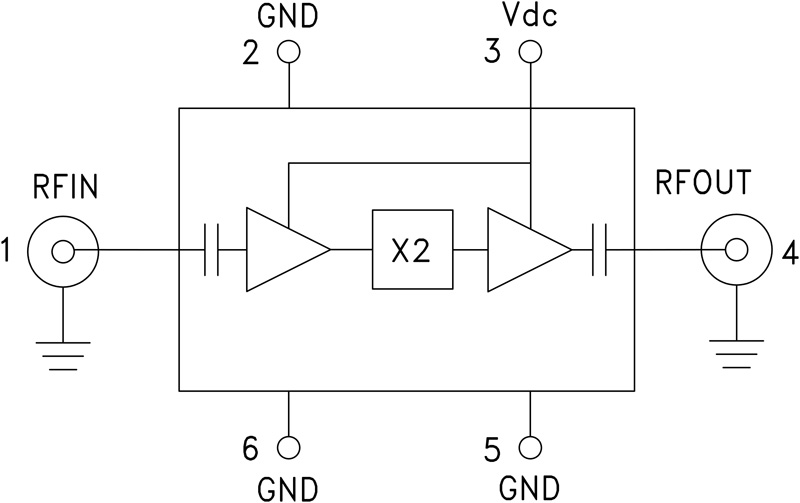

HMC-C034是一款x2有源宽带倍频器，采用GaAs PHEMT技术，封装在微型密封模块中。 由3 dBm信号驱动时，该倍频器在32至46 GHz范围内提供+13 dBm的典型输出功率。 相对于输出信号电平，Fo隔离 >30 dBc。 这款倍频器具有隔直的I/O，非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-130 dBc/Hz，有助于保持良好的系统噪声性能。
应用
- 时钟生成应用：
SOWET OC-192和 SDH STM-64 - 点对点和VSAT无线电
- 测试仪器仪表
- 军事电子战/雷达
- 太空
产品分类
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC-C034 | 材料声明 | 质量和可靠性 | Connectorized Hermetic Module (C10b) | |
| Wafer Fabrication Data |
