DS4830A
不推荐用于新设计光学微控制器
先进的光学µC可实现高性能MSA兼容SFP+、QSFP+和PON-OLT收发器
- 产品模型
- 2
产品详情
- 16位低功耗微控制器
- 从机通信接口：400kHz，无时钟延展I2C兼容2线或SPI

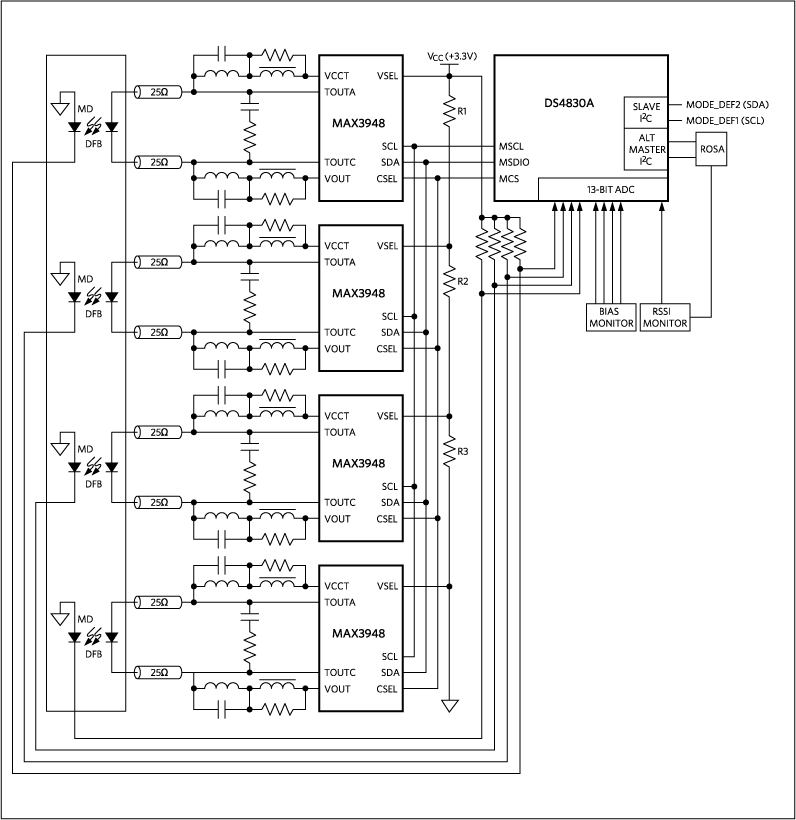

- 主机通信接口：400kHz I2C兼容2线、SPI或Maxim 3线激光驱动器
- 与DS4830引脚兼容
- 32K字闪存程序存储器
- 2K字数据RAM
- 4K字ROM存储器
- 32级堆栈存储器
- 工作电压范围：2.85V至3.63V
- 8个独立12位电压DAC，具有2.5V内部基准电压源或外部基准电压源
- 10个16位PWM通道
- 支持4通道TECC H桥控制
- 升压/降压DC-DC控制
- 1MHz开关频率
- 具有26输入多路复用器的13位ADC
- 40ksps
- 单独通道平均选项
- 两个独立采样/保持电路，带有单独通道平均选项
- 1V满量程
- 300ns采样时间
- 带平均选项的快速温度测量
- 内部温度传感器，±2°C
- 具有16输入多路复用器的10位快速比较器
- 31个GPIO引脚
- 内置20MHz振荡器
- 用于PWM和定时器的高达133MHz外部时钟
- 两个16位定时器和一个可编程看门狗定时器
- 可屏蔽中断源
- 用于数据包错误检查(PEC)的快速硬件CRC-8
- I2C 和JTAG引导加载程序
- 四个软件中断
- 电源电压监控器(SVM)和掉电监控器
- 具有系统内调试和编程功能的JTAG端口
- 所有模拟器件有效时具有低功耗(16mA)
- 5mm x 5mm、40引脚TQFN封装
DS4830A是一款低功耗16位微控制器，具有特殊的外设集，支持需要对许多模拟信号进行高分辨率转换、对这些信号进行数字信号处理(DSP)、与外部主机进行高速数据通信以及超低功耗的光学应用。支持多种光收发器控制器应用，无需外部电路，从而最大限度地降低成本和PCB面积。
通过使用可编程轮询模数转换器(ADC)和10位快速比较器来优化功耗和吞吐量，它们完全独立于内核运行，可以显著减轻内核开销。包含双乘法/累加(MAC)，以充分减少中断服务时序/设计复杂性。包含10个16位PWM通道，可为数字电源控制应用提供出色的精度。
DS4830A提供与SFF-8472兼容的完整光学控制、校准和监控解决方案。其他资源包括快速/准确的ADC、具有内部比较数模转换器(DAC)的快速比较器、八个独立的12位DAC、准确的内部温度传感器、两个具有各种可编程选项的快速采样/保持电路以及一个多协议串行主机/从机接口。除了对片内闪存进行受密码保护的系统内编程之外，具有四个可配置从机地址的独立、400kHz兼容从机I2C接口可促进与主机的通信。
提供广泛的设计导入和应用支持，包括全面的用户和程序员指南、带有文档化代码的完整参考设计以及显示大量C和汇编语言代码示例的深入应用笔记。固件开发由第三方供应商支持。
应用
- 光收发器：XFP、SFP、SFP+、QSFP+、CSFP、40G、100G
- PON双工器和三工器：GPON、10GEPON、XPON OLT、ONU
