概览

优势和特点

  • 支持-32dBm至-5dBm光输入范围,±0.5dB精度
  • 15V至76V APD偏置
  • 引脚放电选项
  • 采样周期最短300ns
  • 可连接外部电容,控制APD电压滤波器的RC时间常数
  • 电流钳位可调节限流并通过外部控制关断
  • 3.5mm x 3.5mm、24引脚TQFN封装,带裸焊盘
  • 两路电流镜输出以及附加的小信号电流镜输出支持ADC测量
  • 高压开关FET用于构成DC-DC boost转换器

产品详情

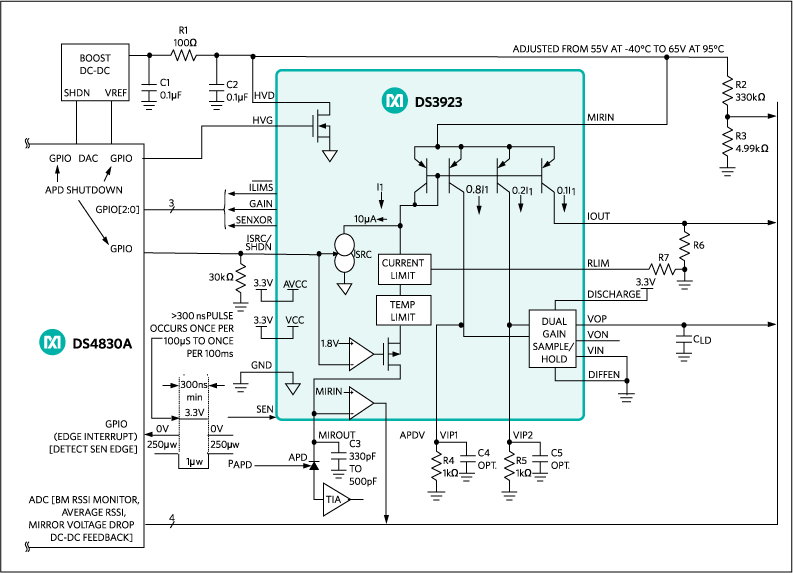

DS3923高速电流镜集成了监测突发模式接收信号功率的高压电路,适用于雪崩光电二极管(APD)偏置和光线路终端(OLT)应用。提供低增益/高增益电流镜输出监测APD电流,利用自动增益选择采样/保持电路采集信号,使外部ADC能够精确测量信号。可调节电流钳位限制通过APD的电流,可通过外部关断钳位。内部FET可配合外部DC-DC控制器,构成高压boost DC-DC转换器。

DS3923提供24引脚TQFN封装,工作在-40°C至+95°C扩展级温度范围。

应用

  • null
  • null
  • null

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。
