DS28EC20

20Kb 1-Wire EEPROM

更多 showmore-icon

20Kb串行EEPROM,通过单触点1-Wire接口操作

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 6
特性
  • 20480位非易失性(NV) EEPROM被分为80个256位页
  • 独立的一块8页存储器(块)可以设置为永久的写保护或OTP EPROM仿真模式(“写为0”)
  • 读写访问高度向后兼容以前的器件(例如,DS2433)
  • 256位暂存器,遵循严格的读/写协议,确保数据传输的完整性
  • +25°C温度下200k擦写次数
  • 工厂编程的64位唯一注册码,确保无错的器件选择和绝对的器件识别
  • 开关滞回和滤波优化噪声性能
  • 使用1-Wire协议以15.4kbps或125kbps速率与主机进行通信
  • 低成本TO-92封装
  • 工作范围:5V ±5%,-40°C至+85°C
  • 工作范围:4V至5.25V, -40°C至+85°C
  • 工作范围:3.135V至3.465V, 0°C至+70°C (仅限标准速度)
  • I/O引脚具有IEC 1000-4-2等级4 ESD保护(典型值:8kV接触,15kV气隙)
更多细节
show more Icon

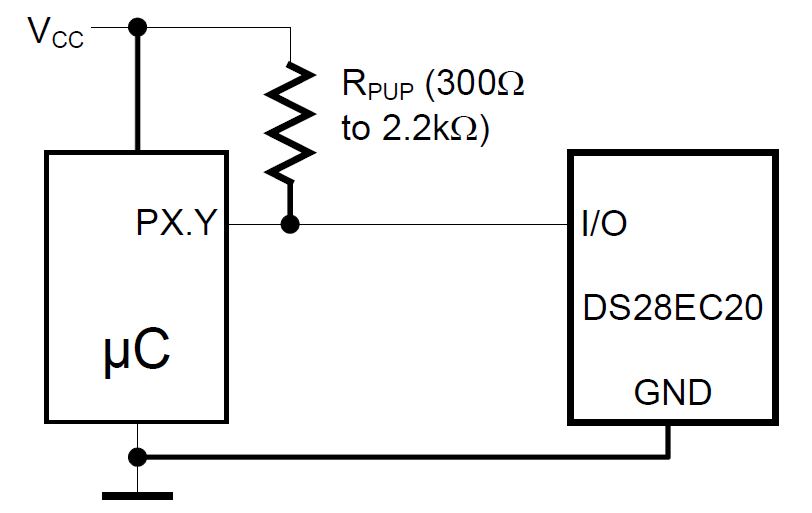

DS28EC20是一款20480位、1-Wire® EEPROM,分为80个256位的存储器页。器件提供一个额外的页用于控制功能。数据被写入一个32字节暂存器,经过校验后,复制到EEPROM存储器。器件具有一个特殊功能,可以将8个存储器页设置为写保护或EPROM仿真模式,在EPROM仿真模式下各个位仅能由1修改为0状态。DS28EC20通过单个触点的1-Wire总线进行通信,遵循标准1-Wire协议。各个器件均具有不可修改的、64位唯一ROM注册码,由工厂光刻入芯片。该注册码可用于在多节点1-Wire网络环境中寻址器件。

应用

  • 机架系统中的卡/模块识别
  • 设备识别
  • IEEE 1451.4传感器
  • 墨盒/色带盒ID
  • 医学与工业传感器识别/校准
  • PCB识别
  • 智能电缆
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS28EC20+
  • HTML
  • HTML
DS28EC20+T
  • HTML
  • HTML
DS28EC20P+
  • HTML
  • HTML
DS28EC20P+T
  • HTML
  • HTML
DS28EC20Q+T
  • HTML
  • HTML
DS28EC20Q+U
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 14, 2020

- 1998A

ASSEMBLY

DS28EC20+

量产

DS28EC20+T

量产

1月 22, 2020

- 1998N

ASSEMBLY

DS28EC20+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 14, 2020

- 1998A

arrow down

ASSEMBLY

DS28EC20+

量产

DS28EC20+T

量产

1月 22, 2020

- 1998N

arrow down

ASSEMBLY

DS28EC20+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 3

DS9120P

1-Wire器件评估套件

zoom

DS9120P

1-Wire器件评估套件

1-Wire器件评估套件

特性和优点

  • 完全兼容于DS9481R USB至1-Wire适配器
  • 方便的板上测试点
  • 跳线断开/连接功能
  • 符合RJ11 1-Wire接口标准
  • 可连接各种OTP EPROM编程

产品详情

DS9120系列插座板用于RJ11与插座的连接,为评估和操作1-Wire®产品提供必要的硬件连接电路,在PC环境下使用便利。此外,插座板还可配合DS9481R USB至1-Wire适配器使用,构建1-Wire PC编程器,用于1-Wire EEPROM和一次性编程(OTP)/EPROM的读写操作。

DS9120Q

1-Wire器件评估套件

zoom

DS9120Q

1-Wire器件评估套件

1-Wire器件评估套件

特性和优点

  • 完全兼容于DS9481R USB至1-Wire适配器
  • 方便的板上测试点
  • 跳线断开/连接功能
  • 符合RJ11 1-Wire接口标准
  • 可连接各种OTP EPROM编程

产品详情

DS9120系列插座板用于RJ11与插座的连接,为评估和操作1-Wire®产品提供必要的硬件连接电路,在PC环境下使用便利。此外,插座板还可配合DS9481R USB至1-Wire适配器使用,构建1-Wire PC编程器,用于1-Wire EEPROM和一次性编程(OTP)/EPROM的读写操作。

DS9120

1-Wire器件评估套件

zoom

DS9120

1-Wire器件评估套件

1-Wire器件评估套件

特性和优点

  • 完全兼容于DS9481R USB至1-Wire适配器
  • 方便的板上测试点
  • 跳线断开/连接功能
  • 符合RJ11 1-Wire接口标准
  • 可连接各种OTP EPROM编程

产品详情

DS9120系列插座板用于RJ11与插座的连接,为评估和操作1-Wire®产品提供必要的硬件连接电路,在PC环境下使用便利。此外,插座板还可配合DS9481R USB至1-Wire适配器使用,构建1-Wire PC编程器,用于1-Wire EEPROM和一次性编程(OTP)/EPROM的读写操作。
