DS28E35

DeepCover 1-Wire ECDSA认证器,带有1Kb用户EEPROM

更多 showmore-icon

提供低成本椭圆曲线公钥安全认证方案,保护您的开发投资

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • ECDSA引擎利用所定义的SEC域参数进行公钥签名
  • 片上硬件随机数发生器
  • 私钥和公钥可由器件计算,也可从外部装载,并可选择自动锁定
  • 独立的用户可编程、可锁定存储器用于存储公钥证书
  • 32位一次性设置的非易失、递减计数器
  • SHA-256引擎用于计算EEPROM页数据以及主机质询的Hash,用于随后的ECDSA签名
  • 1024位用户EEPROM分为4页,每页256位
  • 可编程、不可逆用户EEPROM保护模式,可将每个存储器页设置为写保护、读保护以及OTP/EPROM仿真
  • 工厂刻入唯一的64位识别码
  • 单触点1-Wire接口,与主机以76.9kbps速率通信
  • 工作电压范围:3.3V ±10%,-40°C至+85°C
  • IO引脚带有±8kV HBM ESD保护(典型值)
  • 8引脚TDFN和6引脚TSOC封装
更多细节
show more Icon

DeepCover®嵌入式安全方案通过多层高级物理保护为系统提供最安全的密钥存储,有效保护敏感数据。
DeepCover安全认证器(DS28E35)为主机控制器认证外围电路提供了高度安全的解决方案,采用基于椭圆曲线数字签名算法(ECDSA)的工业标准(FIPS 186)公钥。ECDSA引擎根据“高效加密标准(SEC)”中素域的伪随机曲线计算密钥和签名。私钥和公钥可由器件计算或用户装载,也可选择锁定。预留独立的存储空间用于存储和锁定公钥证书,用其进行验证。除了与ECDSA相关的存储器外,器件还带有1024位用户存储器,分为4页,每页256位。页保护模式包括写保护、读保护以及一次性编程(OTP)存储器仿真模式。DS28E35还带有一次性设置的非易失、32位递减计数器(按命令操作),用来跟踪DS28E35所属配件的使用期限。每个器件都带有唯一的64位ROM识别码(ROM ID),由工厂刻入器件。唯一的ROM ID可作为加密操作的基本输入参数,也可以作为应用中的电子序列号。DS28E35通过单触点1-Wire®总线进行高速通信,通信遵守1-Wire协议。在多点1-Wire网络中,以ROM ID作为节点地址。

应用

  • 消费品认证
  • 医用传感器
  • 外设认证
  • 打印盒识别及认证
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS28E35P+
  • HTML
  • HTML
DS28E35P+T
  • HTML
  • HTML
DS28E35Q+T
  • HTML
  • HTML
DS28E35Q+U
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

DS28E35EVKIT

DS28E35评估系统

zoom

DS28E35EVKIT

DS28E35评估系统

DS28E35评估系统

特性和优点

  • 演示DS28E35 1Kb 用户EEPROM的1-Wire ECDSA认证器特性
  • 1-Wire USB适配器,可在任何PC上产生虚拟COM端口
  • 完全符合USB 2.0规范
  • 标准USB电缆接口
  • Software软件运行在Windows 8、Windows 7、Windows Vista、Windows XP OS 32位和64位版本
  • 3.3V ±3% 1-Wire工作电压
  • 板载测试点以及TO-92插座
  • 标准RJ11连接器接口,与DS9120插座板连接
  • 可申请评估软件

产品详情

DS28E35评估系统(EV system)为评估和编程DS28E35 DeepCover®安全认证器提供了必要的软件和硬件。为方便用户友好评估,评估系统的工作需要一台PC主机。
该评估系统包括DS9481R-3C7+ USB-1-Wire®/iButton®适配器以及用于PC连接的USB电缆、用于安装TSOC DS28E35的DS9120P+插座板、5片TSOC封装DS28E35样品。评估软件可运行在Windows® 8、Windows 7、Windows Vista®、Windows XP®系统。评估系统数据手册中包括了下载和安装软件的详细指南以及通用评估系统工作的描述。可通过右边的链接进行申请。
注:DS9120P+不单独销售,因此不提供该组件的数据资料。

工具和仿真

工具及仿真模型 1

参考电路

参考电路 1

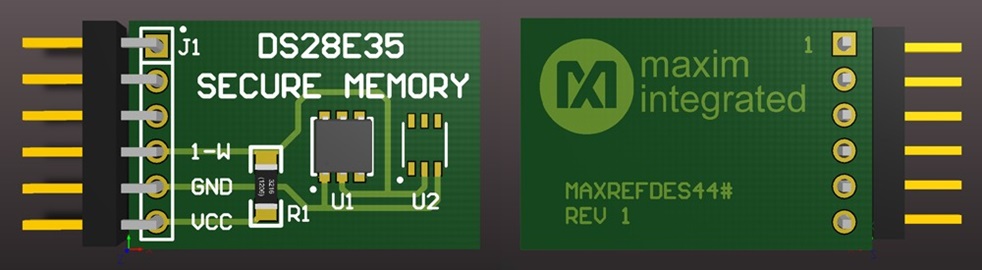

MAXREFDES44

利用1-Wire ECDSA和Xilinx Zynq SoC实现安全身份验证设计

zoomopens a dialog

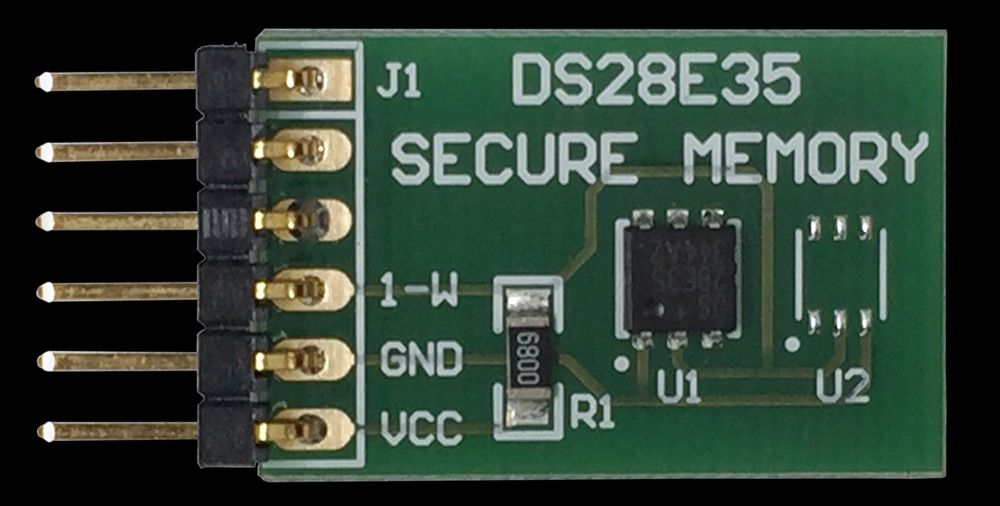

MAXREFDES44

利用1-Wire ECDSA和Xilinx Zynq SoC实现安全身份验证设计

利用1-Wire ECDSA和Xilinx Zynq SoC实现安全身份验证设计

特性和优点

特征

  • ECDSA安全认证
  • 1-Wire接口
  • 源代码示例
  • Pmod兼容规格

竞争优势

  • 强加密安全认证
  • 带硬件加速,实现快速性能
  • 外设安全认证不要求VCC引脚
查看参考设计详情 external link
