DS1822

量产

经济型、1-Wire数字温度计

数据手册 (Rev. 3)

产品选型表

产品模型: 4

Viewing:

概述

-10°C至+85°C温度范围内具有±2°C精度
测量温度范围-55°C至+125°C (-67°F至+257°F)
9位至12位用户可配置的分辨率
1-Wire接口，仅需一个端口引脚用于通信
具有64位唯一且不能改变的电子序列号
多节点能力简化了分布式温度检测
报警功能，具有用户定义、且为非易失性的报警设置
将温度转化为12位数字量，转换时间750ms (最大值)
测量温度时无需外部元件
3.0V至5.5V电源电压范围
可选的"寄生电源"工作方式(从1-Wire总线获取电源)
3引脚TO-92 (DS1822)和150mil的8引脚SO (DS1822Z)封装

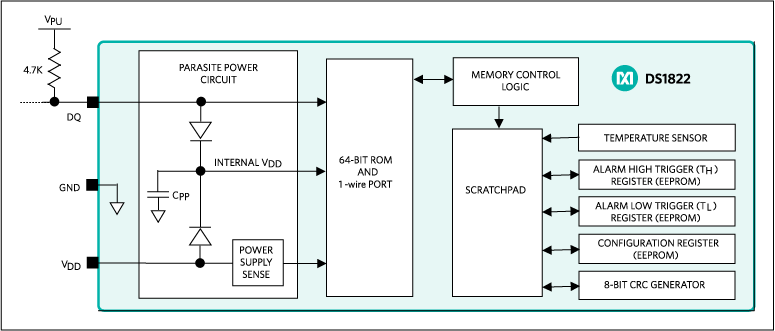

DS1822数字温度计在-10°C至+85°C温度范围内具有±2°C的精度。数据采用2进制补码格式，具有9位至12位分辨率(用户可编程)，通过1-Wire®串行总线读取。

DS1822提供温控器功能，具有用户可编程的过温(T_H)和欠温(T_L)门限，保存于片内EEPROM中。当测量温度高于T_H或低于T_L时，器件将设置一个内部标志。如果无须温控器工作方式，则T_H和T_L对应的两个字节EEPROM可用于通用的非易失性存储器。

每片DS1822具有唯一且不能改变的64位硅序列号，该序列号可作为传感器的总线地址。这允许多个DS1822器件连接到同一条1-Wire总线。DS1822可以采用3.0V至5.5V的本地电源，也可从1-Wire数据线获取电源("寄生电源")。

DS1822采用3引脚TO-92封装(DS1822)和150mil的8引脚SO封装(DS1822Z)。此外，DS1822还提供仅采用寄生电源供电的型号，DS1822-PAR。另外，还提供更高精度的DS18B20，具有±0.5°C的精度，且软件兼容于DS1822。

应用

烟雾报警系统
硬盘驱动器
存储局域网(SAN)
电信
