概览

优势和特点

  • 由数据线提供电源(寄生供电)—无需本地电源
  • -10°C至+85°C温度范围内具有±2°C精度
  • 测量温度范围-55°C至+100°C (-67°F至+212°F)
  • 9位至12位用户可配置的分辨率
  • 1-Wire接口,仅需一个端口引脚用于通信
  • 多节点能力简化了分布式温度检测
  • 具有64位唯一且不能改变的电子序列号
  • 报警功能,具有用户定义、且为非易失性的报警设置
  • 将温度转化为12位数字量,转换时间750ms (最大值)
  • 测量温度时无需外部元件
  • 适用于远端传感应用(例如温度检测)
  • 3引脚TO-92封装

产品详情

DS1822-PAR数字温度计在-10°C至+85°C温度范围内具有±2°C的精度,工作温度范围-55°C至+100°C。数据采用2进制补码格式,具有9位至12位分辨率(用户可编程),通过1-Wire®串行总线读取。

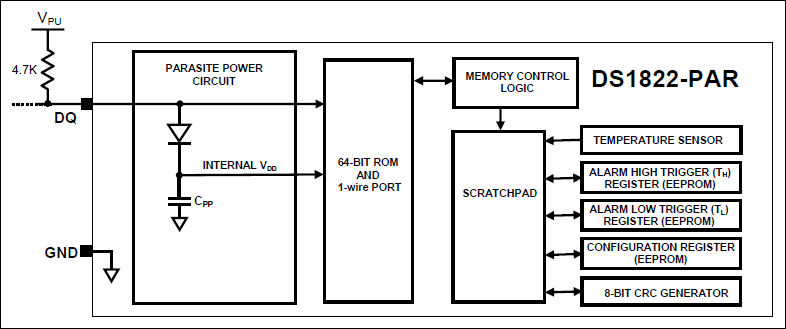

DS1822-PAR是DS1822的一个仅采用寄生电源供电的型号,非常适合于远端传感应用,如温度检测。寄生电源省掉了本地电源,这是因为供电是从1-Wire总线上获取的。在使用寄生电源的应用中,DS1822-PAR比DS1822提供了更简单的硬件连接,这是因为DS1822-PAR无须VDD连接,而DS1822必须将VDD接地才能工作于寄生电源模式。

DS1822-PAR提供温控器功能,具有用户可编程的过温(TH)和欠温(TL)门限,保存于片内EEPROM中。每片DS1822-PAR具有唯一且不能改变的64位硅序列号,该序列号可作为传感器的总线地址。这允许多个DS1822-PAR器件连接到同一条1-Wire总线。

DS1822-PAR采用3引脚TO-92封装。此外,用户也可选择高精度的DS18B20-PAR,具有±0.5°C的精度,且软件兼容于DS1822-PAR。

应用

  • 远端检测应用

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
