DS1629

数字温度计及实时时钟/日历

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 实时日历时钟
  • 在-10°C至+85°C范围内,达到±2°C的精度
  • 温度测量范围从-55°C至+125°C (-67°F至+257°F)
  • 9位(可扩展)的温度分辨率
  • 温控器和时间报警设定值由用户定义,且具有非易失性
  • 专用的漏极开路报警输出
  • 提供32字节SRAM,用于保存一般的系统数据
  • 通过2线/SMBus接口传输数据
  • 电压范围为2.7V至5.5V
  • 150mil、8引脚SO (DS1629S)封装
更多细节
show more Icon

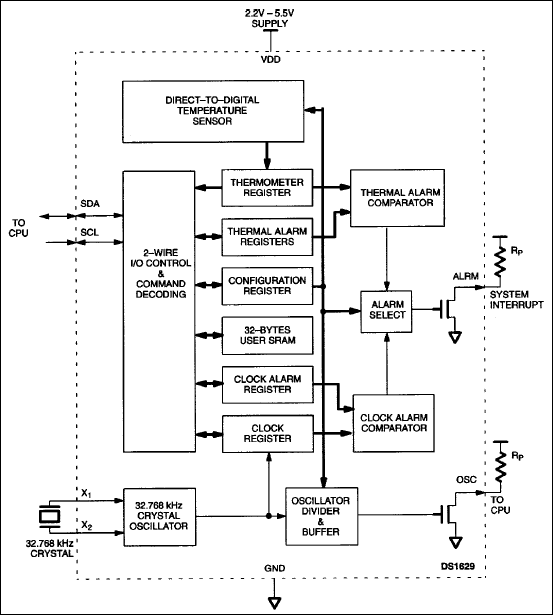

DS1629数字温度计及实时时钟采用150mil、8引脚SO封装(DS1629S),集成了实时时钟及温度传感器的主要功能。通过2线接口实现与DS1629的通讯。在由电池供电的应用中,DS1629的宽电源电压范围及极低功耗等特性,更适合于电池供电应用中的精确时间和温度计量。

实时日历时钟提供秒、分、时、星期、星期几、日期、月和年等信息。对少于31天的月份,月终日期可自动调节,包括对闰年的修正。实时时钟格式可配置为12小时制或24小时制,12小时制配有AM/PM指示。用户提供的晶振振荡器频率可在内部分频,由器件设置决定。提供漏极开路的振荡器输出,以用于微处理器的时钟输入。

温度计在整个-10°C至+85°C范围内,提供±2°C的测量精度。测量数据以9位分辨率、2进制补码格式输出,利用DS1629计数器和斜坡累积寄存器中的数据,可计算出更高精度的读数。

一旦测量温度超过了设定的最高温度限制TH,或者当前时间达到了设定的报警时间,则DS1629的漏极开路报警输出有效。用户可以设定由哪个事件(时间、温度、二者兼有或二者兼无)产生报警条件。为保存一般的系统数据或时间/温度数据记录,DS1629提供了32字节的SRAM。

应用

  • 计算机服务器
  • 医疗设备
