DS1339B
量产低电流、I2C、串行实时时钟，可配合高ESR晶振工作
RTC升级版DS1339A，支持100kΩ的高ESR晶振
- 产品模型
- 2
Viewing:
概述
- 直接替代DS1339
- 支持高达100kΩ的高ESR晶振
- 实时时钟(RTC)计时包括秒、分、时、星期、日期、月和年，提供有效期至2200年的闰年补偿
- I²C串行接口
- 两个时间/日历闹钟
- 可编程方波输出
- 振荡器停止标识
- 电源失效自动检测和切换电路
- 涓流充电

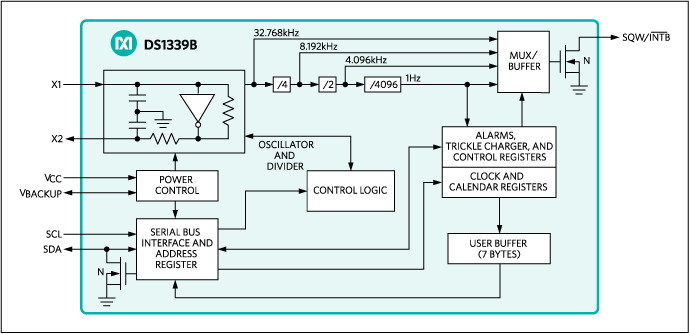

DS1339B串行实时时钟(RTC)是低功耗时钟/日期器件，带有两路可编程日期/时间计时闹钟和一路可编程方波输出。通过I²C总线串行传输数据和地址。时钟/日期提供秒、分、时、星期、日、月和年信息。少于31天的月份，将自动调整月末日期，包括闰年修正。时钟格式可以是24小时或带AM/PM指示的12小时格式。器件内置电源检测电路，检测到主电源失效时自动切换到备用电源，以保持时间、日期和闹钟工作。
应用
- 消费类电子(机顶盒、数据记录、网络应用)
- 手持(GPS, POS终端)
- 医疗(血糖表、配药计)
- 办公设备(传真机、打印机和复印机)
- 其它(电表、售货机、温度监控器、调制解调器)
- 电信(路由器、开关和服务器)
参考资料
数据手册 2
设计笔记 5
技术文章 5
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1339BU+ | Micro-MAX, Thin Shrink Small-Outline | ||
| DS1339BU+T | Micro-MAX, Thin Shrink Small-Outline |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
9月 19, 2018 - 1753N ASSEMBLY |
||
| DS1339BU+ | 量产 | |
| DS1339BU+T | 量产 | |
