DS1339A

低电流I²C串行实时时钟

更多 showmore-icon

具有多个可编程特性的RTC提供极大的系统灵活性，适用于250nA (典型值)计时电流

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.2)

PDF

4月 10, 2013 ellipse 中文

DS1339A: 低电流I²C串行实时时钟 Data Sheet (Rev.0)

(产品技术资料帮助）
打开PDF文件 external-link 1.00M
Documentation 查看所有文档
产品模型 2
特性
  • 可直接替换DS1339
  • 实时时钟(RTC)记录秒、分、时、星期、日期、月、年信息，具有有效至2200年的闰年补偿
  • I²C串行接口
  • 两个日历闹钟
  • 可编程方波输出
  • 振荡器停止标志
  • 电源失效自动检测与切换电路
  • 提供涓流充电
更多细节
show more Icon

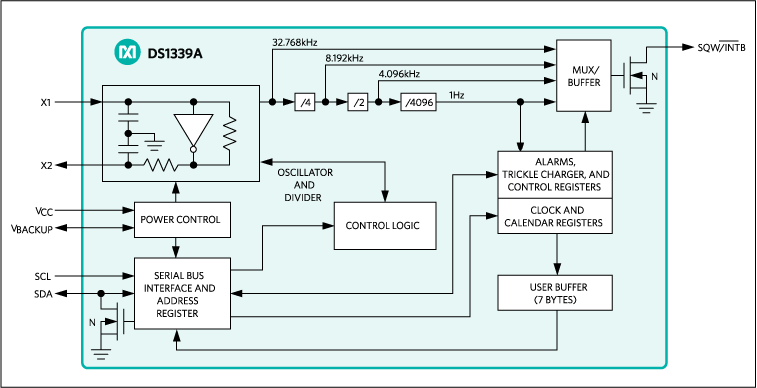

DS1339A串行实时时钟(RTC)是低功耗的时钟/日历芯片，具有两个可编程日历闹钟与一路可编程方波输出。地址与数据通过I²C总线串行传送。时钟/日历可提供秒、分、时、星期、日期、月、年信息。对于少于31天的月份，到每月的最后一天会自动进行日期调节，包括闰年修正。该时钟可以通过AM/PM指示器工作在24小时模式或12小时模式。DS1339A具有一个内部电源感应电路，可以检测到电源失效，并自动切换到备用电源，维持计时、日历和闹钟功能正常运行。

应用

  • 消费类电子(机顶盒、数据记录、网络应用)
  • 手持(GPS, POS终端)
  • 医疗(血糖表、配药计)
  • 办公设备(传真机、打印机和复印机)
  • 其它(电表、售货机、温度监控器、调制解调器)
  • 电信(路由器、开关和服务器)
