DG309

量产

四路SPST模拟开关

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 60Ω RDS(ON)
  • 单极性/双极性电源供电
  • CMOS逻辑兼容
  • 单片低功耗CMOS设计

DG308A/DG309均为四通道单刀单掷(SPST)模拟开关。DG308A为常开（SPST，NO）式，而DG309为常闭（SPST，NC）式。两款器件都在模拟范围内提供快速开关速度和低导通电阻。其他特性包括低于120ns的导通时间、低于90ns的关断时间以及60Ω的通道导通电阻。CMOS输入有助于降低输入负载并提供超低的漏电流。

两款器件的击穿电压额定值均为44V（最大值），可实现30V峰峰值关断阻断能力。DG308A/DG309可与分离电源（±5V至±20V）或单正电源（+5V至+30V）一起使用，同时保留CMOS逻辑兼容输入。



应用

  • 通信系统
  • 引导与控制系统
  • 平面显示器
  • 军用无线装置
  • PBX、PABX
  • 采样保持电路
  • 测试设备
DG309
四路SPST模拟开关

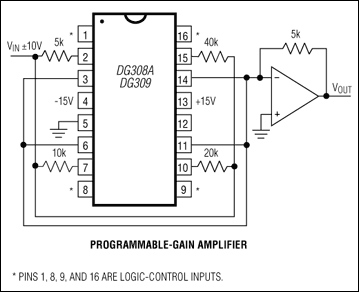

DG308A，DG309：典型工作电路
