概览
优势和特点
- 低失调电压：50 µV（最大值）
- 极低失调电压漂移：0.3 µV/°C（最大值）
- 低噪声：0.12 µV峰峰（0.1 Hz至10 Hz）
- 优秀的输出驱动：±10 V（±50 mA）
- 容性负载稳定性：达1 µF
- 增益范围：0.1至10,000
- 出色的线性度：16位（G = 1000）
- 高共模抑制：125 dB（最小值）(G = 1000)
- 低偏置电流：4 nA（最大值）
- 可以配置为精密运算放大器
- 输出级热关断
- 提供裸片形式

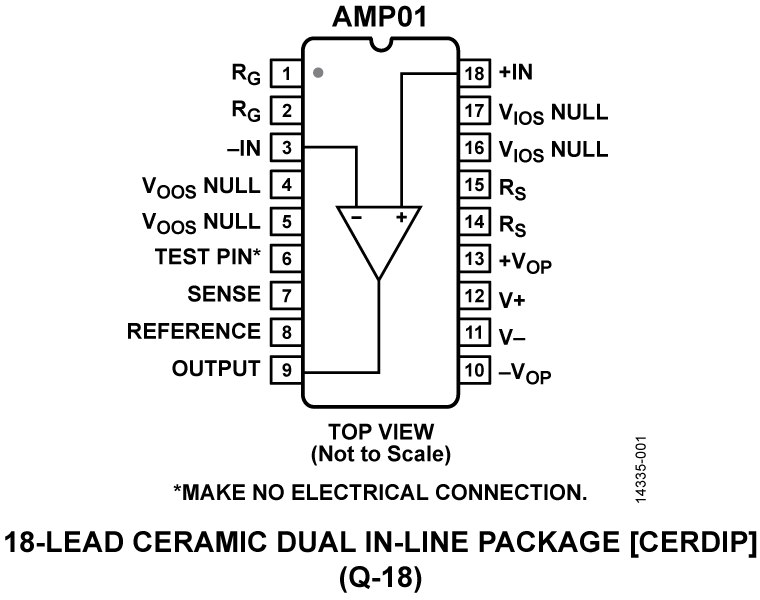

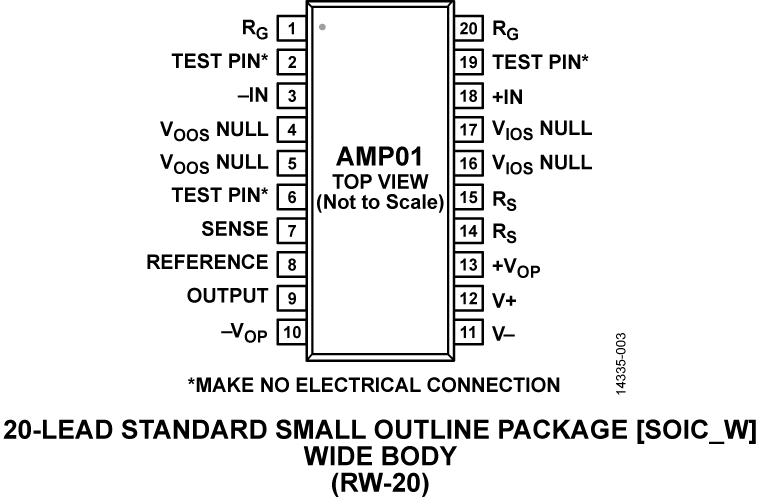

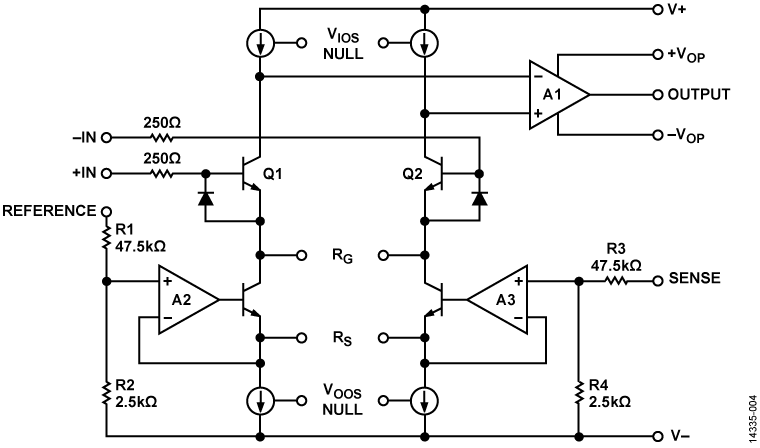

产品详情
AMP011是一款单芯片仪表放大器，针对高精度数据采集和仪表应用而设计。其设计有机地结合了仪表放大器的常规功能与高电流输出级。在高电容负载(1 μF)下，输出仍保持稳定，这是仪表放大器一种独特的能力。由此，AMP01可以放大低电平信号，通过较长的电缆而无需输出缓冲。输出级可以配置为电压或电流发生器。
输入失调电压极低(20 μV)，从而消除了外部零值电位计的必要。温度变化对失调电压的影响极小；TCVIOS典型值为0.15 μV/°C。它可以实现出色的低频噪声性能，对输入保护的影响极小。偏置电流非常低，在军用温度范围内不到10 nA。可以同时实现130 dB的高共模抑制，16位的线性度（增益1000）和50 mA的峰值输出电流。这些特色相结合，使这款仪表放大器又向理想的放大器迈进了一步。
与出色的交流性能相伴的是优秀的直流表现。AMP01的压摆率为4.5 V/μs，容性负载最高可达15 nF，增益为1000时0.01%建立时间为50 μs，不失为一款强大的26 MHz增益带宽产品。这些特点使AMP01成为高速数据采集系统的理想选择。
增益通过两个外部电阻的比值进行设置，范围为0.1至10,000。在整个增益范围内可以实现10 ppm/°C的极低增益温度系数。在以下三个负载电阻值下可以保证输出电压摆幅：50 Ω、500 Ω和2 kΩ。负载为500 Ω时，输出最小值为±13.0 V。在过载条件下，一个热关断电路可以避免输出晶体管损坏。
AMP01也可配置为高性能运算放大器。在许多应用中，AMP01可以取代运算放大器/功率缓冲组合。
1 受美国专利4,471,321号和4,503,381号保护。
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
