概览

优势和特点

  • 电源电压范围
    • 单节电池操作:1.1 V 至 3.6 V
    • 用于高 PSRR 的内部电源调节
  • 超低功耗
    • 在 100 Hz ODR、2.0 V 电源下,为 0.89 μA
    • 180 nA 动作激活唤醒模式
    • 40 nA 待机电流
  • 高分辨率:0.25 mg/LSB
  • 内置系统级节能功能
    • 仅增加 35 nA 电流的单击和双击检测
    • 用于动作激活的可调节阈值休眠和唤醒模式
    • 自主中断处理,无需微控制器干预,可将系统的其余部分完全关闭
    • 深度 512 样本嵌入式 FIFO 可将主机处理器负载降至最低
    • 唤醒状态输出可实现动作激活开关
  • 低至 170 μg/√Hz 的噪音
  • 通过外部触发加速采样同步
  • 片内温度传感器
  • 内部两极抗混叠滤波器
  • SPI(4 线)和 I2C 数字接口
  • 小型、薄 2.2 mm × 2.3 mm × 0.87 mm 封装

产品详情

ADXL367 是一款超低功耗、3 轴微机电系统 (MEMS) 加速度计,在 100 Hz 输出数据速率下,仅消耗 0.89 μA,而在动作触发的唤醒模式下,仅消耗 180 nA。与使用功率占空比来实现低功耗的加速度计不同,ADXL367 不会通过欠采样来混叠输入信号,而是在所有数据速率下,对传感器的全带宽进行采样。

ADXL367 始终提供 14 位输出分辨率。当较低的分辨率就可以满足要求时,可提供 8 位格式化数据,以实现更高效的单字节传输。还提供了 12 位格式化数据,以实现 ADXL362 设计兼容性。可提供 ±2 g、±4 g 和 ±8 g 测量范围为,而 ±2 g 范围的分辨率为 0.25 mg/LSB。

除了超低功耗之外,ADXL367 还具有许多功能,可实现真正的系统级功耗降低。它包括一个深度多模输出先进先出 (FIFO)、一个内置微功耗温度传感器,一个具有中断功能的、用于附加模拟输入同步转换的内部模数转换器 (ADC),可以任何输出数据速率运行的单击和双击检测(只需增加 35 nA 的电流),以及防止误触发的状态机。此外,ADXL367 还可对采样时间和/或外部时钟进行外部控制。

ADXL367 可在 1.1 V 至 3.6 V 的宽电源范围内工作,如有必要,还可以连接到在单独电源电压下工作的主机。ADXL367 采用 2.2 mm × 2.3 mm × 0.87 mm 封装。

应用

  • 24/7 全天候检测
  • 工业
  • 数字医疗健康
  • 产消者
  • 助听器
  • 生命体征监测套件
  • 动作激活节电开关
  • 动作激活计量套件
  • 单电池操作的智能手表
  • 智能家居

类似器件 点击在参数搜索中查看所有

Part#
Accelerometer Range
# of Axes
Output Type
Noise Density (typ)
Sensitivity
16 g, 2 g, 4 g, 8 g
3
I²C, SPI
(nvr)
(nvr)
16 g, 2 g, 4 g, 8 g
3
I²C, SPI
(nvr)
(nvr)
16 g, 2 g, 4 g, 8 g
3
I²C, SPI
420µ
(nvr)
2 g, 4 g, 8 g
3
SPI
175µ
(nvr)

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

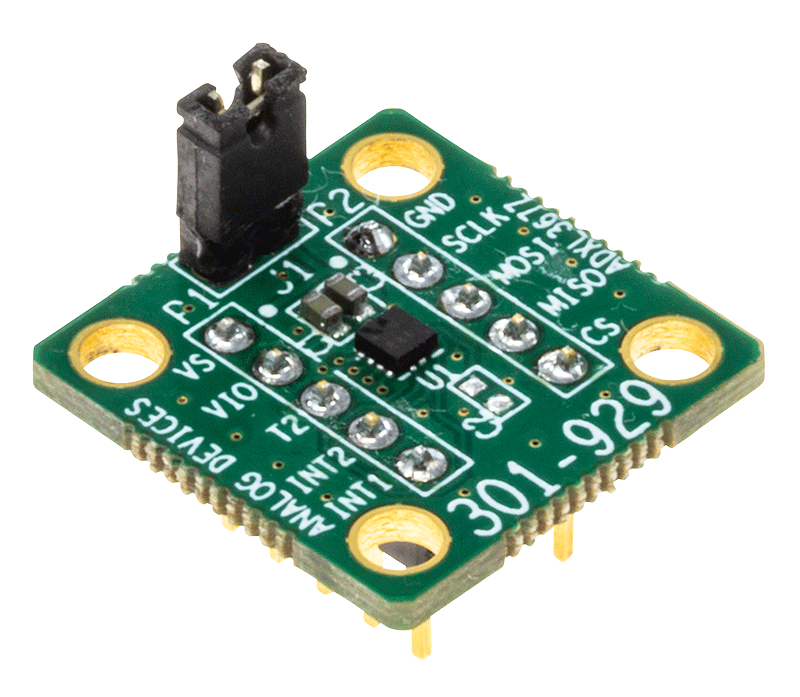

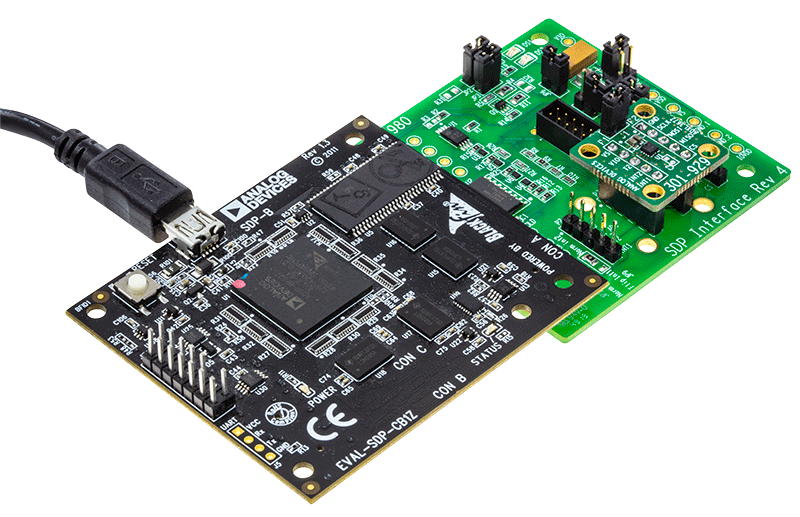

评估套件 (2)

软件代码及系统需求

驱动/参考代码

WIKI

ADXL367 Input 3-Axis Digital Accelerometer Linux Driver

Linux driver for the ADXL367 Nanopower, 3-Axis, ±2 g/±4 g//±8 g/ Digital Output MEMS Accelerometer.
WIKI

ADXL367 No-OS Driver

The goal of ADI Microcontroller No-OS is to be able to provide reference projects for lower end processors, which can't run Linux, or aren't running a specific operating system, to help those customers using microcontrollers with ADI parts.

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
ADXL367BCCZ-RL7 材料声明 质量和可靠性 12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
Wafer Fabrication Data
