概览
优势和特点
- 0 g失调与温度的关系（所有轴）：0.45 mg/°C（典型值）
- 超低噪声密度（所有轴）：80 μg/√Hz
- 低功耗 VSUPPLY（LDO 使能）
- 测量模式下：200 μA
- 待机模式下：21 μA
- 数字输出特性
- 支持数字 SPI 和受限 I2C 接口
- 20 位 ADC
- 用于同步采样的数据插值程序
- 可编程高通和低通数字滤波器
- 集成温度传感器
- 电压范围选项
- 集成内部稳压器的 VSUPPLY：2.25 V 至 3.6 V
- 内部 LDO 稳压器旁路的 V1P8ANA, V1P8DIG：1.8 V（典型值，± 10%）
- 工作温度范围：−40°C 至 +125°C
- 14 引脚、4 mm × 4 mm × 1.04 mm 平面网格阵列 (LGA) 封装
产品详情
数字输出ADXL3591是一款具有可选测量范围的低噪声密度、低0g失调漂移、低功耗、3轴微机电系统(MEMS)加速度计。ADXL359支持±10 g、±20 g和±40 g范围。
ADXL359在温度范围内提供低噪声、小失调漂移和长期稳定性，可实现校准工作量很小的精密应用。
低失调、低噪声和低功耗ADXL359可在机载惯性测量单元(IMU)等高振动环境下实现精确的倾斜测量。较高频率下的低噪声非常适合无线状态监控应用。
ADXL359多功能引脚名称仅可由串行外设接口(SPI)或受限I2C接口的相关功能引用。
应用
- IMU以及航姿和航向参考系统(AHRS)
- 平台稳定系统
- 振动检测
- 结构健康监控
- 倾斜检测
- 机器人
- 状态监控
受美国专利第8,472,270、9,041,462、8,665,627、8,917,099、6,892,576、9,297,825、以及7,956,621号保护。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

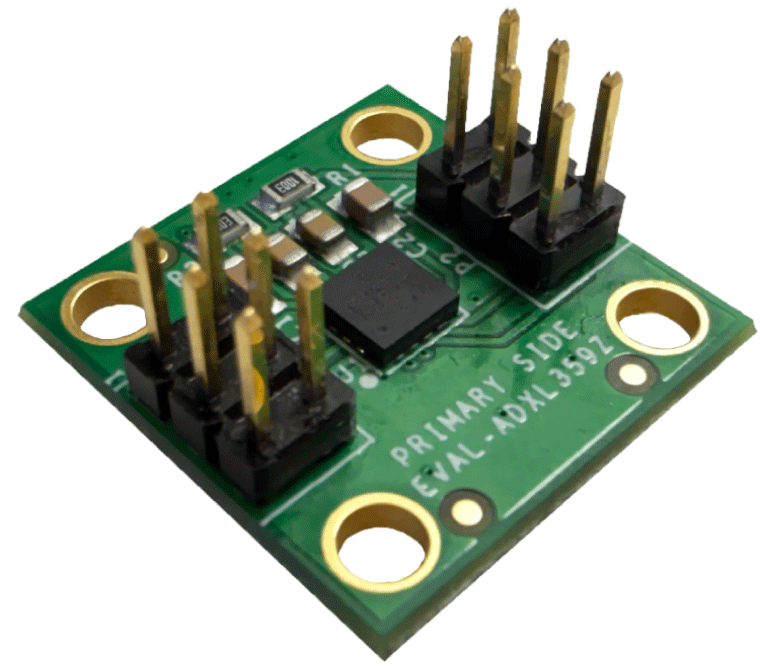

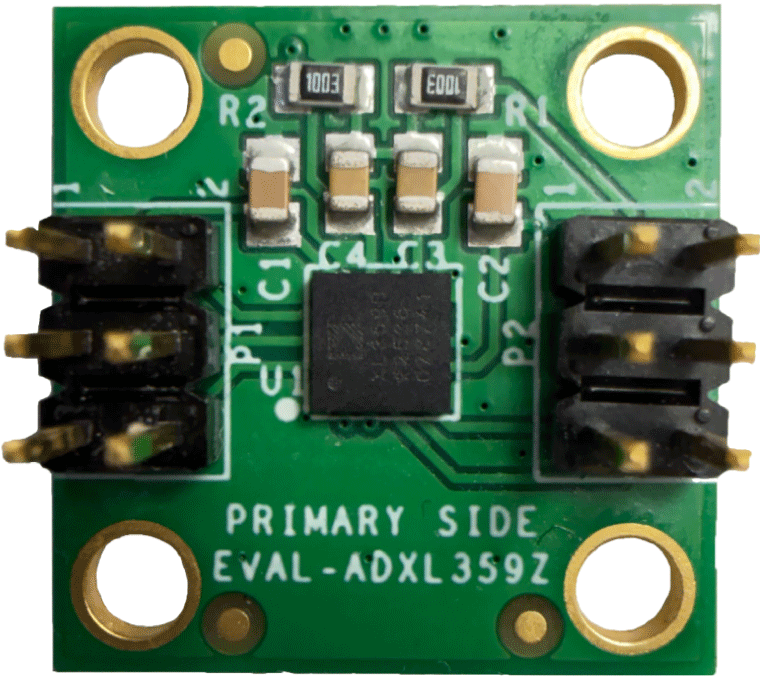

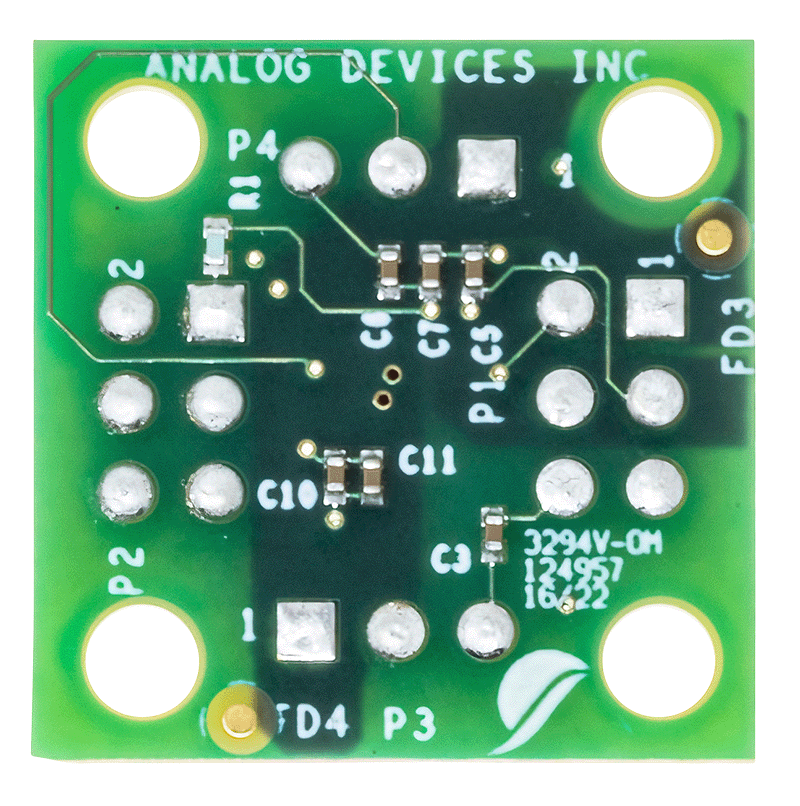

评估套件 (1)
