ADXL327

小尺寸、低功耗、三轴±2 g 加速度计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 三轴检测
  • 小尺寸、
    薄型(4 mm × 4 mm × 1.45 mm) LFCSP封装
  • 低功耗：350 μA（典型值）
  • 单电源供电：1.8 V至3.6 V
  • 抗冲击能力：10,000 g
  • 出色的温度稳定性
  • 通过各轴的一个电容调整相应的带宽
  • 符合RoHS/WEEE无铅要求
更多细节
show more Icon
ADXL327是一款完整的小尺寸、低功耗、三轴加速度计，提供经过信号调理的电压输出。该产品的满量程加速度测量范围为 ±2 g （最小值），可以测量倾斜检测应用中的静态重力加速度，以及运动、冲击或振动导致的动态加速度。

用户使用 XOUT，YOUT和ZOUT 引脚上的电容CX，CY和 CZ 选择该加速度计的带宽。可以根据应用选择合适的带宽，X轴和Y轴的带宽范围为0.5 Hz至1600 Hz，Z轴的带宽范围为0.5 Hz至550 Hz。

ADXL327提供小尺寸、薄型、16引脚、4 mm × 4 mm × 1.45 mm塑料引脚架构芯片级封装(LFCSP_LQ)。

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADXL327

文档

11
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 应用笔记
  • 评估设计文件
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 08/11/2009
英文

ADXL327: Small, Low Power, 3-Axis ±2 g Accelerometer Data Sheet (Rev.0)

打开PDF文件

redirect
200 kB
download

下载 PDF

PDF Vector

pdf

更新 12/02/2009
日文

ADXL327: 小型、低消費電力、3軸、±2g、加速度センサー (Rev.0)

打开PDF文件

redirect
491 kB
download

下载 PDF

应用笔记

8

PDF Vector

pdf

更新 11/08/2010
中文
AN-378: 降低加速度计的平均功率 (Rev..) redirect icon

208 kB

download

下载 PDF

PDF Vector

pdf

更新 02/14/2015
英文
AN-688: Phase and Frequency Response of iMEMS® Accelerometers and Gyros (Rev.0) redirect icon

135 kB

download

下载 PDF

PDF Vector

pdf

更新 09/16/2004
中文
AN-688: iMEMS®;加速度计和陀螺仪的相位与频率响应 (Rev.0) redirect icon

191 kB

download

下载 PDF

PDF Vector

HTML

更新 02/14/2015
中文
AN-1057: 使用加速度计进行倾斜检测 redirect icon

PDF Vector

HTML

更新 01/01/2004
英文
AN-688: Phase and Frequency Response of iMEMS® Accelerometers and Gyros redirect icon

PDF Vector

HTML

更新 01/01/2004
中文
AN-688: Phase and Frequency Response of iMEMS® Accelerometers and Gyros redirect icon

PDF Vector

HTML

更新 02/14/2015
英文
AN-1057: Using an Accelerometer for Inclination Sensing redirect icon

PDF Vector

HTML

更新 02/14/2015
日文
AN-1057: 加速度センサーによる傾きの検出 redirect icon

评估设计文件

1

PDF Vector

pdf

更新 03/04/2009
英文
EVAL-ADXL327Z: Three-Axis Accelerometer Evaluation Board (Rev.PrA) redirect icon

79 kB

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

ADXL327: Small, Low Power, 3-Axis ±2 g Accelerometer Data Sheet (Rev.0)

应用笔记 4

AN-378: 降低加速度计的平均功率 (Rev..)
AN-688: iMEMS®;加速度计和陀螺仪的相位与频率响应 (Rev.0)
AN-1057: 使用加速度计进行倾斜检测
AN-688: Phase and Frequency Response of iMEMS® Accelerometers and Gyros

评估设计文件 1

EVAL-ADXL327Z: Three-Axis Accelerometer Evaluation Board (Rev.PrA)

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADXL327BCPZ 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL327BCPZ-RL 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL327BCPZ-RL7 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 26, 2022

- 22_0221

Qualification of Alternate Fab Site for MEMS Products

ADXL327BCPZ

ADXL327BCPZ-RL

量产

ADXL327BCPZ-RL7

量产

pdf

PCN22_0221_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

4月 20, 2010

- 09_0249

Addition of Advanced Semiconductor Engineering (ASE) Korea as an alternate source and transfer to ASE for the LFCSP package

ADXL327BCPZ

ADXL327BCPZ-RL

量产

ADXL327BCPZ-RL7

量产

pdf

PCN09_0249_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 26, 2022

- 22_0221

arrow down

Qualification of Alternate Fab Site for MEMS Products

ADXL327BCPZ

ADXL327BCPZ-RL

量产

ADXL327BCPZ-RL7

量产

pdf

PCN22_0221_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
4月 20, 2010

- 09_0249

arrow down

Addition of Advanced Semiconductor Engineering (ASE) Korea as an alternate source and transfer to ASE for the LFCSP package

ADXL327BCPZ

ADXL327BCPZ-RL

量产

ADXL327BCPZ-RL7

量产

pdf

PCN09_0249_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon

评估套件 1

reference details image

EVAL-ADXL327

ADXL327分线板

zoom

EVAL-ADXL327

ADXL327分线板

download icon

下载

 print icon

打印
EVAL-ADXL327
ADXL327分线板
立即购买 更多内容

产品详情

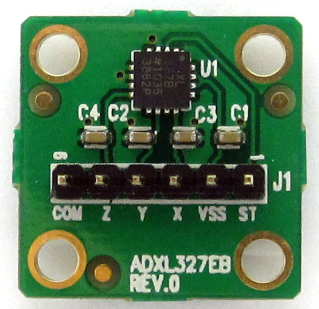

EVAL-ADXL327Z是一款简单的分线板，支持快速评估加速度计ADXL327的性能。ADXL327是一款三轴模拟输出加速度计，测量范围为±2g。该分线板的尺寸很小(1" x 1")，可以轻松将加速度计安装在现有系统上而不需要额外硬件，并且对系统和加速度计的性能影响极小。本页提供EVAL-ADXL327Z的所有相关信息，包括文档、报价和订购信息。

资料

pdf icon

pdf

EVAL-ADXL327Z: Three-Axis Accelerometer Evaluation Board (Rev.PrA) Download

79 kB

更多 Arrow image

评估套件1

evaluation kit item images

EVAL-ADXL327

ADXL327分线板
