ADXL325

小尺寸、低功耗、三轴 ±5 g加速度计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 三轴检测
  • 小尺寸、
    薄型(4 mm × 4 mm × 1.45 mm) LFCSP封装
  • 低功耗:350 μA(典型值)
  • 单电源供电:1.8 V至3.6 V
  • 抗冲击能力:10,000 g
  • 出色的温度稳定性
  • 通过各轴的一个电容调整相应的带宽
  • 符合RoHS/WEEE无铅要求
更多细节
show more Icon
ADXL325是一款完整的小尺寸、低功耗、三轴加速度计,提供经过信号调理的电压输出。该产品的满量程加速度测量范围为±5 g(最小值),可以测量倾斜检测应用中的静态重力加速度,以及运动、冲击或振动导致的动态加速度。

用户使用XOUT和YOUT引脚上的电容 CX, CY和 CZ选择该加速度计的带宽。可以根据应用选择合适的带宽,X轴和Y轴的带宽范围为0.5 Hz至1600 Hz,Z轴的带宽范围为0.5 Hz至550 Hz。

ADXL325提供小尺寸、薄型、16引脚、4 mm × 4 mm × 1.45 mm塑料引脚架构芯片级封装(LFCSP_LQ)。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADXL325BCPZ
  • HTML
  • HTML
ADXL325BCPZ-RL
  • HTML
  • HTML
ADXL325BCPZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 26, 2022

- 22_0221

Qualification of Alternate Fab Site for MEMS Products

ADXL325BCPZ

量产

ADXL325BCPZ-RL

量产

ADXL325BCPZ-RL7

量产

10月 17, 2013

- 13_0021

Qualification of Second Source Supplier for Seal Glass on Capped iMEMS Devices

ADXL325BCPZ

量产

ADXL325BCPZ-RL

量产

ADXL325BCPZ-RL7

量产

4月 20, 2010

- 09_0249

Addition of Advanced Semiconductor Engineering (ASE) Korea as an alternate source and transfer to ASE for the LFCSP package

ADXL325BCPZ

量产

ADXL325BCPZ-RL

量产

ADXL325BCPZ-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 26, 2022

- 22_0221

arrow down

Qualification of Alternate Fab Site for MEMS Products

ADXL325BCPZ

量产

ADXL325BCPZ-RL

量产

ADXL325BCPZ-RL7

量产

10月 17, 2013

- 13_0021

arrow down

Qualification of Second Source Supplier for Seal Glass on Capped iMEMS Devices

ADXL325BCPZ

量产

ADXL325BCPZ-RL

量产

ADXL325BCPZ-RL7

量产

4月 20, 2010

- 09_0249

arrow down

Addition of Advanced Semiconductor Engineering (ASE) Korea as an alternate source and transfer to ASE for the LFCSP package

ADXL325BCPZ

量产

ADXL325BCPZ-RL

量产

ADXL325BCPZ-RL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

reference details image

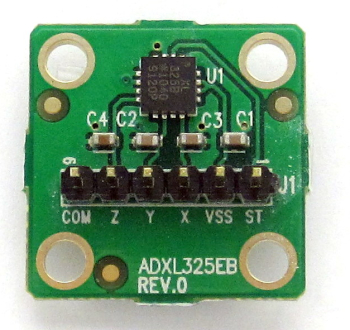

EVAL-ADXL325

ADXL325分线板

zoom

EVAL-ADXL325

ADXL325分线板

产品详情

EVAL-ADXL325Z是一款简单的分线板,支持快速评估加速度计ADXL325的性能。ADXL325是一款三轴模拟输出加速度计,测量范围为±5 g。该分线板的尺寸很小(1" x 1"),可以轻松将加速度计安装在现有系统上而不需要额外硬件,并且对系统和加速度计的性能影响极小。

本页提供EVAL-ADXL325Z的所有相关信息,包括文档、报价和订购信息。
