特性
- 低功耗HDMI/DVI发送器,便携式应用的理想选择
- 去隔行功能支持480i至1080i,无需外部存储器
- 欲了解更多通用特性,请参考数据手册。
- 150 MHz 工作频率支持从480i到1080p的所有视频和图形分辨率
- 去隔行功能无需外部存储器
- 欲了解更多数字视频特性,请参考数据手册。
- 支持标准S/PDIF,适用于最高192 kHz的立体声LPCM或压缩音频
- 支持最高192 kHz的双通道、无压缩、LPCM I2S 音频
- 提供 I2C 主时钟的片内MPU,可执行EDID读取和HDCP操作;通过中断和寄存器报告HDMI事件
- I2C 和HPD I/O具有5 V容差,无需额外器件
- 欲了解更多特殊特性,请参考数据手册。
该器件内置可选的嵌入式HDCP密钥,可以安全传输HDCP 1.3协议规定的受保护内容。
ADV7541支持x.v.Color™(全音域元数据),颜色范围更宽。
ADV7541支持S/PDIF和双通道I2S 两种音频格式。高保真双通道I2S 能够以最高192 kHz的采样速率传输立体声。S/PDIF可以传送立体声LPCM音频或压缩音频,包括Dolby® Digital和DTS®。
ADV7541还整合了一些其它特性,例如:用于读取EDID的I2C®主时钟以及I2C和Hot Plug™(热插拔)检测引脚上的5 V容差,有助于简化系统设计、降低成本。

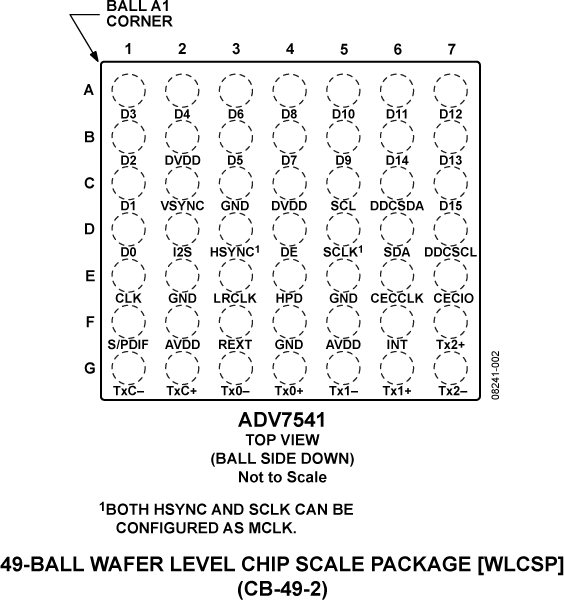

ADV7541采用先进的CMOS工艺制造,提供节省空间的49引脚WLCSP表贴封装,符合RoHS标准,额定工作温度范围为−25°C至+85°C。
应用
- 蜂窝手机
- 数码摄像机
- 数码相机
- 个人媒体播放器
- 游戏
- DVD 播放器/刻录机
- 数字机顶盒
- HDMI 中继器
Complete documentation (including detailed hardware and software guides) and software driver reference code are available upon completion of a Non-Disclosure Agreement (NDA) (pdf) and a Software Licensing Agreement (pdf).
Additional support is available from your Analog Devices local sales. Information about obtaining licenses required for using HDMI and HDCP technologies is available from www.hdmi.org and www.digital-cp.com.
