概览
优势和特点
- 通用
低功耗HDMI™/DVI发射机，便携式应用的理想选择
CEC控制器和缓冲器可减少系统开销
兼容HDMI v1.3
（支持x.v.Color™），DVI v1.0
1.8V单电源供电 - 数字视频
工作频率80 MHz，支持480i～1080i的所有HDTV分辨率
可编程双向彩色空间转换器
支持RGB， YCbCr与DDR
支持基于ITU656的嵌入式同步
汽车输入视频格式定时检测
(CEA-861D)
- 数字音频
支持标准S/PDIF，用于高达192 kHz的立体声LPCM或压缩音频
高达192 kHz的双通道非压缩LPCM I2S音频 - 方便系统设计的专用特性
具有I2C®主时钟的片内MPU，可执行EDID读取操作
I2C和HPD I/O具有5 V容差，无需额外器件
无需音频主时钟即可支持S/PDIF和I2S

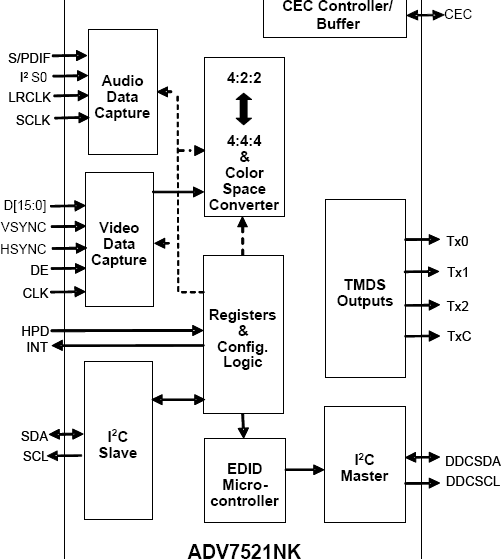

产品详情
ADV7521NK是一款80 MHz高清多媒体接口（HDMI™） v.1.3发送器。它支持高达1080i与720p的HDTV格式以及高达XGA （1024 × 768 @ 75 Hz）的计算机图形分辨率。
ADV7521NK支持S/PDIF与双通道I2S音频。其高保真、双通道I2S能以高达192 kHz的采样速率传输立体声。S/PDIF可以传送立体声线性脉冲调制（LPCM）音频或压缩音频，包括Dolby® Digital以及DTS®。
ADV7521NK还整合了一些其它特性，例如用于读取EDID的I2C主时钟、1.8 V单电源供电以及I2C和热插拔检测引脚上的5 V容差，有助于简化系统设计、降低成本。
ADV7521NK基于高级CMOS工艺制造，采用节省空间的49引脚WLCSP表贴封装，符合RoHS标准，工作温度范围是：-25°C～+85°C。
应用
- 数码摄像机
- 数码相机
- 个人媒体播放器
- 蜂窝手机
产品分类
提示：
如需完整文档（包括详细的硬件和软件指南）以及软件驱动程序参考代码，请填写保密协议(NDA) (pdf，27,604字节)以及软件许可协议 (pdf，32,123字节)。 并附于在线客户项目详情表格提交。 如需其它支持，请联系ADI公司当地代理商. 有关如何获得HDMI和HDCP技术使用许可的信息，请访问www.hdmi.org和www.digital-cp.com.
欲了解适合高级电视应用的更多产品选择，请访问Advantiv® 网站。
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
评估套件 (1)
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADV7521NKBCBZRL-80 | 材料声明 | 质量和可靠性 | 49 ball WLCSP (3.45x3.45mm) | |
| Wafer Fabrication Data |
