概览

优势和特点

  • isoPower 集成隔离式DC/DC转换器
  • 3.3 V或5 V调节输出
  • 最高400 mW输出功率
  • 四个DC-25 Mbps (NRZ)信号隔离通道
  • 施密特触发器输入

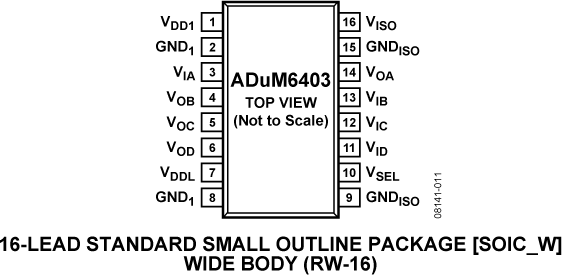

  • 16引脚SOIC封装，爬电距离为7.6 mm
  • 工作温度最高可达105°C
  • 高共模瞬变抗扰度：>25 kV/µs
  • 欲了解更多特性，请参考数据手册

产品详情

ADuM640x 均为四通道数字隔离器，集成isoPower®隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler® 技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率；功率水平如表1所示。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM640x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局建议，请参考ADI网站(www.analog.com)上的应用笔记AN-0971。

产品分类

领域

提示：
 iCoupler系列产品概览。
AN-971: isoPower器件的辐射控制
技术文章：
采用iCoupler技术的IEC 60601-1兼容数字隔离器
高性能心电图(ECG)信号调理
可编程医用输液泵提供高可靠度和高性能

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

参考资料

  • 查看全部 (16)
  • 数据手册 (1)
  • 用户手册 (1)
  • 安全和法规认证 (1)
  • 每月推荐 (1)
  • 产品选型手册 (2)
  • 解决方案通报和手册 (1)
  • 技术文章 (7)
  • 视频 (1)
  • 在线研讨会 (1)
    • Document Type
    技术文章

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADUM6403ARIZ 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM6403ARIZ-RL 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM6403ARWZ 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM6403ARWZ-RL 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM6403CRIZ 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM6403CRIZ-RL 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM6403CRWZ 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM6403CRWZ-RL 材料声明 质量和可靠性 16-Lead SOIC Wide
