ADUM5210

集成DC/DC转换器的双通道隔离器(2/0通道方向)

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • isoPower 集成隔离式DC/DC转换器
  • 3.15 V至5.25 V稳压输出
  • 最高150 mW输出功率
  • 两个DC至150 Mbps (NRZ)信号隔离通道
  • 软启动电源

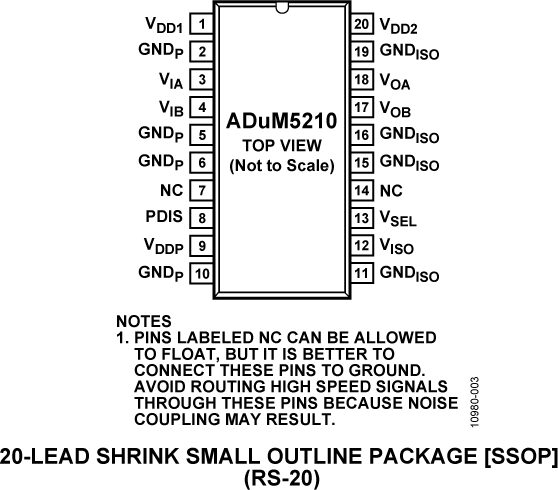

  • 20引脚SSOP封装,爬电距离为5.3 mm
  • 支持最高15 MHz的SPI
  • 工作温度最高可达:105℃
  • 高共模瞬变抗扰度:>25 kV/μs
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon
ADuM5210/ADuM5211/ADuM5212均为集成isoPower®隔离式DC/DC转换器的四通道数字隔离器,基于ADI公司的iCoupler®技术,能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。输入电源电压可以略低于所需输出,也可以远高于所需输出。

在低功耗隔离设计中,这样就无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术,能够隔离逻辑信号和DC/DC转换器的磁性元件。因此,可提供小尺寸、完全隔离的解决方案。

isoPower 利用高频开关元件,通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心,必须符合相关辐射标准。如需电路板布局建议,请参考应用笔记AN-0971

应用
  • RS-232 收发器
  • 电源启动偏置和栅极驱动
  • 隔离传感器接口
  • 工业PLC
