概览
优势和特点
- 有关AEC-Q100汽车应用级器件规格，请查看ADuM520xW数据手册。
- isoPower集成隔离式DC/DC转换器
- 3V或5V稳压输出
- 最高500 mW输出功率
- 两个DC至25 Mbps (NRZ)信号隔离通道
- 施密特触发器输入

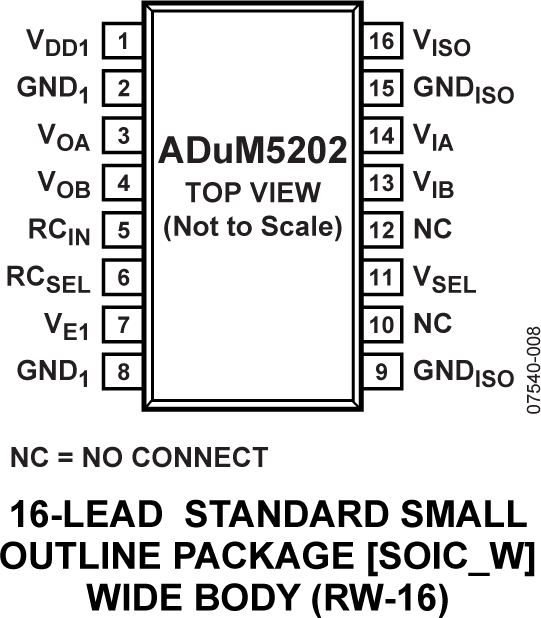

- 16引脚SOIC封装，爬电距离大于8 mm
- 工作温度最高可达105°C（最大值）
- 高共模瞬变抗扰度：>25 kV/µs
- 安全和法规认证
UL 认证
1分钟2500 Vrms，符合UL 1577标准 - CSA 元件验收通知#5A（正在审批）
- VDE 合格证书（正在审批）
DIN V VDE V 0884-10
(VDE V 0884-10):2006-12
VIORM = 560 V 峰值
产品详情

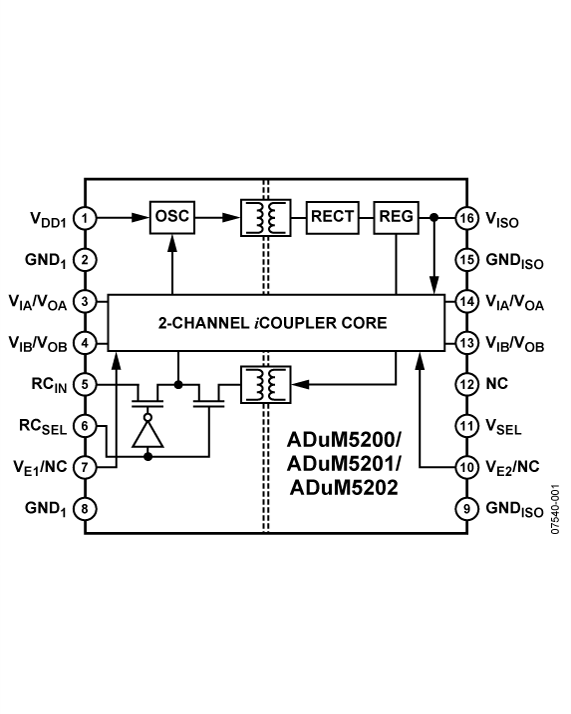

ADuM520x均为双通道数字隔离器 ， 集成isoPower 隔离式DC-DC转换器 。 该DC-DC转换器基于ADI公司的iCoupler® 技术 ， 采用5.0 V/3.3 V输入和5.0 V/3.3 V输出电压时 ， 分别可提供高达500 mW/200 mW的稳压隔离功率 。 在低功耗隔离设计中 ， 无需使用单独的隔离式DC-DC转换器 。 利用ADI公司的芯片级变压器iCoupler 技术 ， 能够隔离逻辑信号及DC-DC转换器 ， 因此可提供小尺寸、完全隔离的解决方案 。ADuM520x 可以与isoPower®产品 ADuM5401,ADuM5402, ADuM5403, ADuM5404 和ADuM5000 配合使用，以实现更高的输出功率水平和更多的通道数（请参考“提高可用功率”部分）。
ADuM520x隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”中的选项）。
isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局建议的详细信息，请参考应用笔记 AN-0971 。
应用
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 电源启动和栅极驱动
- 隔离传感器接口
- 工业PLC
isoPower 产品概览
AN-971：isoPower 器件的辐射控制
视频：isoPower 器件的EMI控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
Recommendations for Control of Radiated Emissions with isoPower Devices7/3/2020
-
isoPower器件的辐射控制建议 (Rev. AN-0971)2/14/2015PDF632 kB
-
AN-793: iCoupler®隔离产品的ESD/闩锁考虑因素 (Rev. A)1/31/2011PDF500 kB
-
AN-770: CAN总线应用中的iCoupler®隔离 (Rev. 0)1/31/2011PDF362 kB
-
AN-825: iCoupler®隔离产品的电源考虑因素 (Rev. 0)9/9/2010PDF181 kB
-
AN-740: RS-232应用中的iCoupler® 隔离 (Rev. 0)8/31/2010PDF494 kB
-
AN-727: RS-485应用中的iCoupler®隔离 (Rev. 0)7/26/2010PDF373 kB
-
AN-913: I²C 接口的隔离 (Rev. 0)6/20/2007PDF308 kB
-
UG-042: Evaluating 16-Lead SOIC and 16-Lead QSOP Digital Isolators3/5/2010PDF504 kB
-
数字隔离器产品选型与资源指南2/7/2020PDF4 M
-
Enhanced Protection with the Latest iCoupler® Digital Isolation2/7/2020PDF2 M
-
Power Blanking for Increased Accuracy Using isoPower Devices6/1/2011
-
Inside iCoupler® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary12/10/2010PDF291 kB
-
NAppkin Note: Lowering the Power of the ADuM524x12/10/2010PDF223 kB
-
High Speed Digital Isolators Using Microscale On-Chip Transformers9/1/2003
-
保护您的创新：从高精度到高电压10/24/2022 -
集成OVP和EMI的运算放大器具有卓越的鲁棒性和精度10/18/2021 -
内置集成隔离式电源的2.5kV rms数字隔离器11/28/2018 -
集成过压保护和EMI滤波器的运算放大器具有卓越的鲁棒性和精度11/28/2018
-
解决电源转换应用中的隔离难题4/21/2015
