ADUM5201

集成DC/DC转换器的双通道隔离器(1/1通道方向性)

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 有关AEC-Q100汽车应用级器件规格,请查看ADuM520xW数据手册
  • isoPower® 集成隔离DC/DC转换器
  • 3 V或5 V可调整输出
  • 最高500mW输出功率
  • 两个DC至25 Mbps (NRZ)信号隔离通道
  • 施密特触发器输入

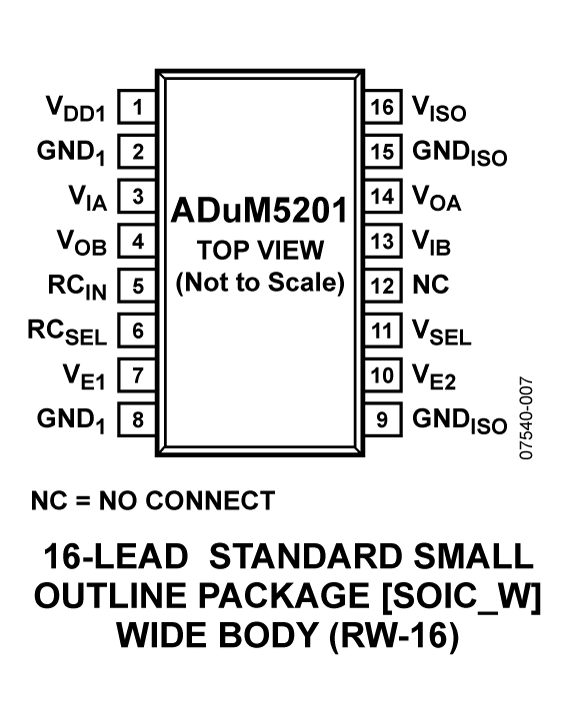

  • 16引脚SOIC封装,爬电距离> 8mm
  • 工作温度最高可达:105℃(最大值)
  • 高共模瞬态抑制:> 25 kV/μs
  • 安全管理认证
    UL认证
    2500 V rms/min,符合UL 1577
    CSA元件验收通知 #5A(正在审批)
    VDE符合证书(正在审批)
    DIN V VDE V 0884-10 (VDE V 0884-10):
    2006-12
    VIORM = 560 V 峰值

更多细节
show more Icon
ADuM520x是双通道数字隔离器,集成isoPower®隔离的DC/DC转换器。这个DC/DC转换器基于ADI公司的iCoupler®技术,能够隔离5.0 V或3.3 V电压,同时提供高达500 mW的可调整隔离功率。在低功耗隔离设计中,无需使用单独的隔离DC/DC转换器。ADI公司的芯片级变压器iCoupler技术用来隔离逻辑信号以及DC/DC转换器,在小型封装内提供完整的隔离解决方案。

ADuM520x可以与基于isoPower技术的ADuM540x以及ADuM5000配合使用,以实现更高的输出功率水平和更多的通道数(请参考提高可用功率部分)。

ADuM520x隔离器提供两个独立的隔离通道,支持多种通道配置和数据速率(请参考订购指南中的选项)。

isoPower利用高频开关元件,通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心,必须符合相关辐射标准。有关电路板布局建议的详细信息,请参考应用笔记AN-0971

应用
• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离
• 电源启动和栅极驱动
• 隔离传感器接口
• 工业PLC


isoPower 产品概览
AN-971:isoPower 器件的辐射控制

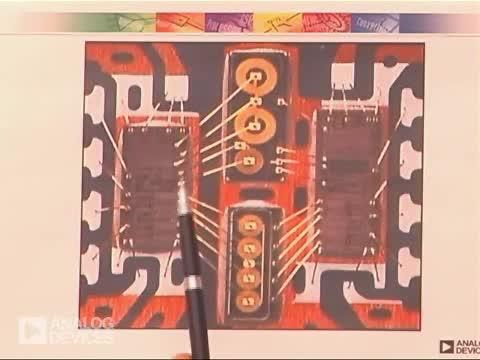

视频:isoPower 器件的EMI控制
产品模型 6
