ADuM4471
ADUM4471
Info: :
量产
Info: :
量产
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
4
特性
- 内置补偿的隔离PWM反馈
- 原边变压器驱动器可在5 V输入电压下支持2.5 W输出功率
- 可调的稳压输出：3.3 V至24 V
- 效率高达80%
- 四路DC至25 Mbps (NRZ)信号隔离通道
- 可调振荡器频率：200 kHz至1 MHz
- 上电时提供软启动功能
- 逐脉冲过流保护
- 热关断
- 5,000 V rms隔离
- 高共模瞬变抗扰度：>25 kV/μs
- 20引脚SOIC封装，爬电距离为8.3 mm
- 高温条件下工作：105℃
- 安全和法规认证
- UL认证：1分钟5000 V rms，符合UL 1577标准
- 通过IEC 62368-1、IEC 61010-1和IEC 60601-1 CSA认证
- VDE合格证书
- VDE V 0884-10
- VIORM = 849 V峰值
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADuM4470/ADuM4471/ADuM4472/ADuM4473/ADuM4474是集成稳压DC-DC隔离式电源控制器的四通道数字隔离器，集成内部MOSFET驱动器。该DC/DC控制器原边内置一个隔离式PWM反馈，采用iCoupler®芯片级变压器技术和完整的回路补偿。可以不必采用光耦合器进行反馈以及为了稳定性而补偿环路。
相比未经调节的隔离DC/DC电源，ADuM447x隔离器可以提供更加稳定的输出电压和更高的效率。它采用宽体SOIC封装，完全集成了反馈和环路补偿，提供更小的尺寸和8.3 mm爬电距离解决方案。稳压反馈可在整个输出功率范围内提供相对平坦的效率曲线。AduM3070可从5.0 V或3.3 V输入电压使能具有3.3 V至24 V隔离输出电压范围的DC/DC转换器，输出功率达2.5 W。
ADuM447x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率。（本数据手册内提及的ADuM447x代表ADuM4470/ADuM4471/ADuM4472/ADuM4473/ADuM4474）
应用
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 过程控制
- RS-232/RS-422/RS-485 收发器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
4
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADUM4471
文档
5
筛查
1 应用
全部
-
全部
-
数据手册
-
用户手册
-
信息
全部
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
信息
2
HTML
更新 02/14/2015
英文
HTML
更新 02/10/2015
日文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
3
数据手册 1
用户手册 1
信息 1
参考资料 3
解决方案设计及宣传手册 1
产品选型指南 1
视频
1
设计资源 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADUM4471ARIZ |

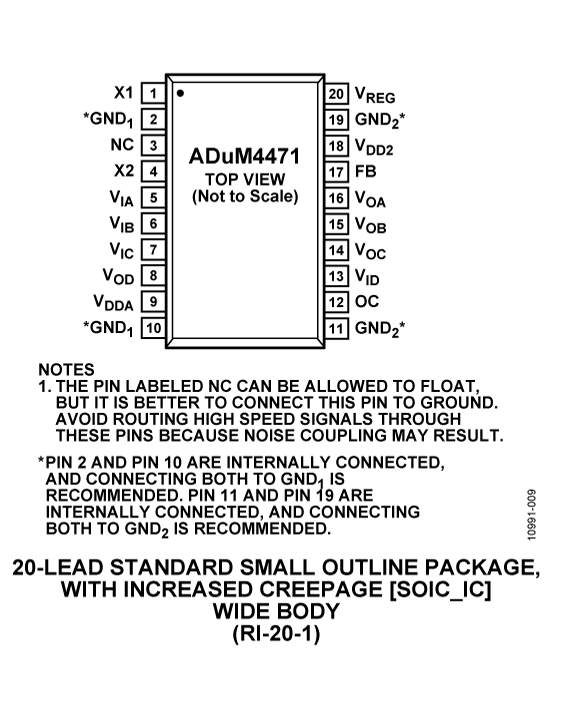

20-Lead SOIC (Increased Creepage)
|
|
|
| ADUM4471ARIZ-RL |
20-Lead SOIC (Increased Creepage)
|
|
|
| ADUM4471CRIZ |
20-Lead SOIC (Increased Creepage)
|
|
|
| ADUM4471CRIZ-RL |
20-Lead SOIC (Increased Creepage)
|
|
- ADUM4471ARIZ
- 引脚/封装图-中文版
-
20-Lead SOIC (Increased Creepage)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM4471ARIZ-RL
- 引脚/封装图-中文版
-
20-Lead SOIC (Increased Creepage)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM4471CRIZ
- 引脚/封装图-中文版
-
20-Lead SOIC (Increased Creepage)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM4471CRIZ-RL
- 引脚/封装图-中文版
-
20-Lead SOIC (Increased Creepage)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
9月 22, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM4471ARIZ
量产
ADUM4471ARIZ-RL
量产
ADUM4471CRIZ
量产
ADUM4471CRIZ-RL
量产
根据型号筛选
产品型号
产品生命周期
PCN
9月 22, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM4471ARIZ
量产
ADUM4471ARIZ-RL
量产
ADUM4471CRIZ
量产
ADUM4471CRIZ-RL
量产
软件和型号相关生态系统
评估套件 1
EVAL-ADUM4471
ADUM4471评估板
产品详情
EVAL-ADuM4471EBZ评估板可用于评估采用ADuM447x iCoupler开关调节器的各种应用。该评估板可配置为单电源（默认）或双电源输出电路，支持多种不同的输入/输出配置和多个变压器选项。它配备了ADuM4471开关调节器(ADuM4471ARIZ)，用于电压隔离，但也可使用ADuM4470ARIZ、ADuM4472ARIZ、ADuM4473ARIZ或ADuM4474ARIZ。调节器具有集成式反馈和开关频率特性，频率可在200 kHz至1000 kHz范围内设置。
用户指南提供设置并使用EVAL-ADuM4471EBZ评估板所需的全部详情。虽然EVAL-ADuM4471EBZ评估板上搭配了ADuM4471开关调节器，但该电路板(PCB)设计为兼容ADuM447x全系列产品。更多有关支持的iCoupler器件信息，请参见ADuM4470/ADuM4471/ADuM4472/ADuM4473/ADuM4474数据手册，并且使用EVAL-ADuM4471EBZ评估板时应配合用户指南一起参考。
